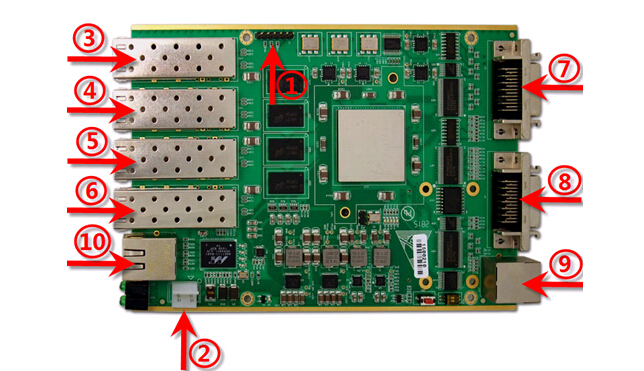

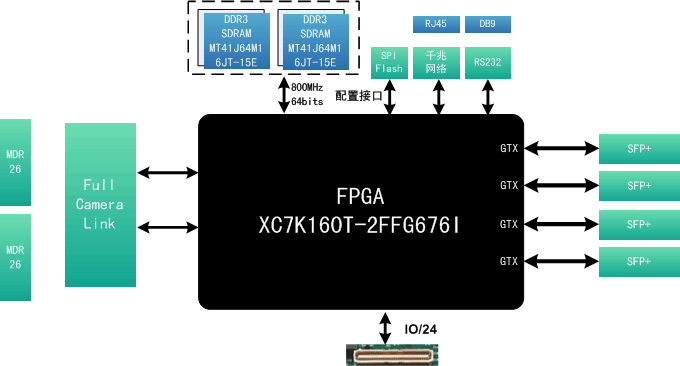

基于Xilinx Kintex-7 XC7K160T 的CameraLink转四路光纤数据转发卡 一、板卡概述 该板卡是一款CameraLink(Full)转4路光纤接口板,可以实现1路CamerLink Full模式的图像信号转换成4路SFP+万兆光纤接口,板卡具有1个千兆以太口,具有1个RS232/RS422/RS485通讯接口,板卡具有双路指示灯。板卡具有较低功耗,可以用在视频图像传输等场景。 二、功能和技术指标 板卡主控芯片采用Xilinx的Kintex-7系列FPGA,具体型号为:XC7K160T-2FFG676。4路万兆光纤网络接口,大支持10Gbps/lane线速率。宽温SFP+接口,支持工业级温度范围:-40°~+85°。板载1组64位2GByte DDR3 SDRAM内存,可实现800MHz时钟速率的高速数据缓存,理论带宽高达6.4GByte/s,DDR3 SDRAM读写效率高达90%。板卡具有1路千兆以太网口。板卡具有1路RS422接口,可灵活配置成RS232或者RS485模式。板卡预留1个子卡接口,可根据需求扩展不同的子卡。板载1片64MByte SPI Flash,用于FPGA的加载。板卡具有4个LED指示灯,前面板出,方便调试和状态显示。板卡具有JTAG调试接口。板卡采用+12V供电板卡所有芯片均采用工业级温度标准。 板卡尺寸 175X110X20mm。 三. 功能特性 万兆光纤接口协议支持aurora 64b/66b,支持用户自定义协议。 四、 软件支持 提供DDR3 SDRAM接口测试程序。提供万兆光纤网络接口测试程序(aurora64b/66b,线速率6.25Gbps)。提供千兆以太网接口测试程序。提供RS422接口测试程序。提供CameraLink接口测试程序。五、应用场景 图形与图像采集传输处理 六、接口概述 板卡的正面实物如图2-1所示。 编号 接口名称 位号 接口连接器 接口说明 1 FPGA调试接口 J1 单排插针 FPGA调试接口,2.54mm间距 2 电源接口 JP1 插针 调试电源接口,2.54mm间距 3 光纤通道1 U30 SFP+ 光纤接口,支持10Gbps光模块 4 光纤通道2 U31 SFP+ 光纤接口,支持10Gbps光模块 5 光纤通道3 U32 SFP+ 光纤接口,支持10Gbps光模块 6 光纤通道4 U33 SFP+ 光纤接口,支持10Gbps光模块 7 CameraLink接口1 J3 8 CameraLink接口2 J4 9 RS422接口 J73 10 千兆以太网口 T1
