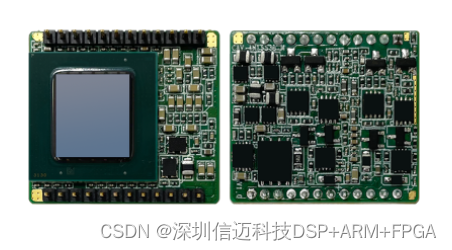

XM1553B 航电总线协议模块（内置总线收发器）

是一款4M速率的高性能1553B模块，兼容1Mbps通信速率，支持单功能（BC,orRT,or BM）和多功能（BC&1RT&BM），该模块内部集成32K×16bit的双端口RAM和4M 1553B收发器。

      主机端接口支持串口和SPI。串口接口为TTL电平的UART，可外接收发器支持RS232/RS422/RS485，1553B总线速率高达4Mbps（兼容1Mbps）。SPI接口最高同步时钟支持22MHz。

      XM1553B-M采用自主研发的智能1553B协议处理器，可实现对4M速率1553B总线消息的精准调度、实时收发及响应。其中，针对发送矢量字的应用，BC功能模块的Condition Block可实现非周期消息的自动发送，RT功能模块可在接收到BC发送的非周期消息后可自动清除服务请求位，消息处理过程不需要主机端参与，真正实现了消息的智能处理。

      XM1553B-M功能强大，体积小巧，适用于对功耗和体积要求苛刻的嵌入环境，轻松实现嵌入单板扩展4M 1553B总线接口。

功能特性

·   支持1路双冗余4Mbps/1Mbps 1553B通道

·   通信速率4Mbps/1Mbps

·   支持单功能（BC,orRT,or BC）和多功能（BC&1RT&BM），

·   芯片自动处理1553B总线消息，极少需要主机端干预

·   针对发送矢量字应用优化，极大减少处理过程主机端的参与

·   32K×16bit 内部RAM

·   提供总线传输状态指示控制信号

·   提供48位时间标签

·   提供中断队列，可缓存多个中断信息

·   内置协议处理逻辑、数据通道和内部RAM自检测

·   集成总线收发器。外部1553B信号需经隔离变压器连接到此模块

·   配套开发板：CAV-4M1553B-M-DB

主机接口

·   串口：最高支持4Mbps，TTL电平的UART接口，可外接收发器支持RS232/RS422/RS485

·   SPI 接口：支持4线制，时钟高达22MHz

软件支持

·   提供完整的C 语言API 函数

·   提供20 多个使用ANSI C 编写的例程

BC

·   支持周期和非周期消息的发送

·   支持实时的条件跳转

·   支持消息的重试和自动总线切换

·   支持多个数据缓存区

RT

·   支持响应时间和状态字可编程

·   服务请求位硬件自动清除

·   支持多个数据缓存区

·   支持RT 监控功能

BM

·   全部1553B 总线消息的监控和错误检测

·   支持过滤和触发功能
