ATGM336H-5N杭州中科微GNSS定位导航模块电气参数

ATGM336H-5N系列模块产品都是基于中科微第四代低功耗 GNSS SOC 单芯片—AT6558，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的 GPS，俄罗斯的 GLONASS，欧盟的 GALILEO，日本的 QZSS以及卫星增强系统 SBAS（WAAS，EGNOS，GAGAN，MSAS）。

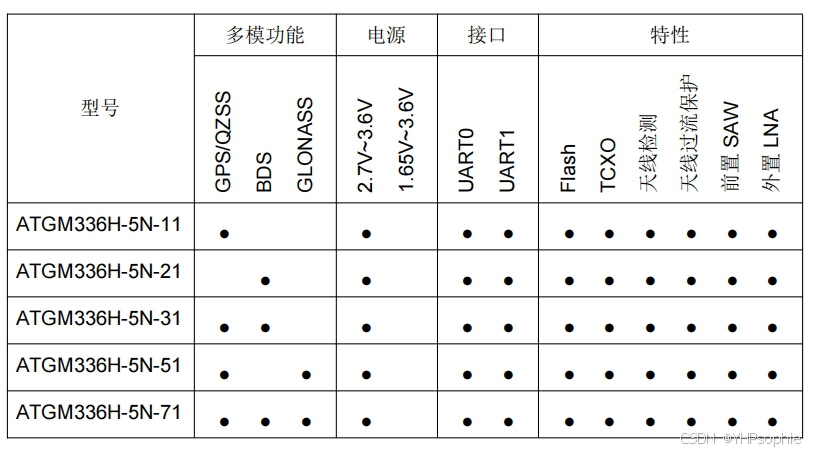

产品选型：

性能指标：
出色的定位导航功能，支持 BDS/GPS/GLONASS 卫星导航系统的单系统定位，以及任意组合的多系统联合定位，并支持 QZSS 和 SBAS 系统
支持 A-GNSS
冷启动捕获灵敏度：-148dBm
跟踪灵敏度：-162dBm
定位精度：2.5 米（CEP50）
首次定位时间：32 秒
低功耗：连续运行<25mA（@3.3V）
内置天线检测及天线短路保护功能
注 1：以上性能指标适用于 ATGM336H-5N-11、ATGM336H-5N-31、ATGM336H-5N-51、ATGM336H-5N-71 模块。
注 2：ATGM336H-5N-21 模块的性能指标，请向销售代表确认。

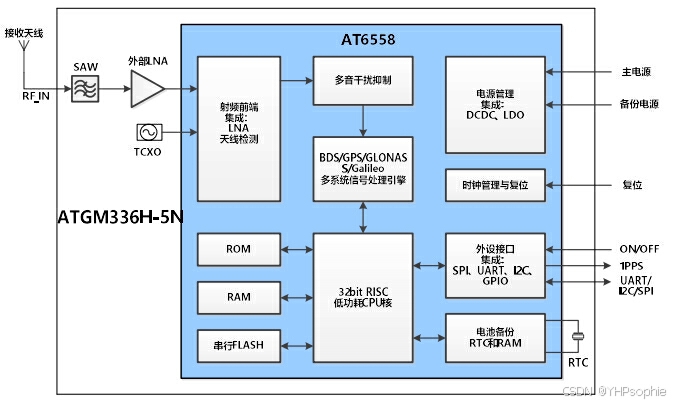

模块功能框图

应用领域：
车载定位与导航；
手机、平板电脑，手持设备；
嵌入式定位设备；
可穿戴设备等。

SBAS：星基增强系统

利用卫星播发差分修正、完好性信息及其它信息，以大范围提高卫星导航用户精度及其它性能的增强系统。系统按照国际民航组织标准建设，服务中国及周边地区用户，支持单频及双频多星座两种增强服务模式，满足国际民航组织相关性能要求。目前北斗星基增强系统服务平台已基本建成，即将开展民航应用验证评估工作。
