ATGM336H-5N定位导航模块介绍

ATGM336H-5N定位导航模块简介

ATGM336H-5N系列模块是9.7X10.1尺寸的高性能BDS/GNSS全星座定位导航模块系列的总称。该系列模块产品都是基于中科微第四代低功耗GNSSSOC 单芯片—AT6558，支持多种卫星导航系统，包括中国的BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS）。AT6558 是一款真正意义的六合一多模卫星导航定位芯片，包含32 个跟踪通道，可以同时接收六个卫星导航系统的GNSS 信号，并且实现联合定位、导航与授时。

ATGM336H-5N模块具有高灵敏度、低功耗、低成本等优势，适用于车载导航、手持定位、可穿戴设备，可以直接替换Ublox MAX 系列模块。

ATGM336H-5N定位导航模块性能指标

1、出色的定位导航功能，支持BDS/GPS/GLONASS 卫星导航系统的单系统定位，以及任意组合的多系统联合定位，并支持QZSS 和SBAS 系统。

2、支持A-GNSS。

3、冷启动捕获灵敏度：-148dBm。

4、跟踪灵敏度：-162dBm。

5、定位精度：2.5 米（CEP50）。

6、首次定位时间：32 秒。

7、低功耗：连续运行<25mA（@3.3V）。

8、内置天线检测及天线短路保护功能。

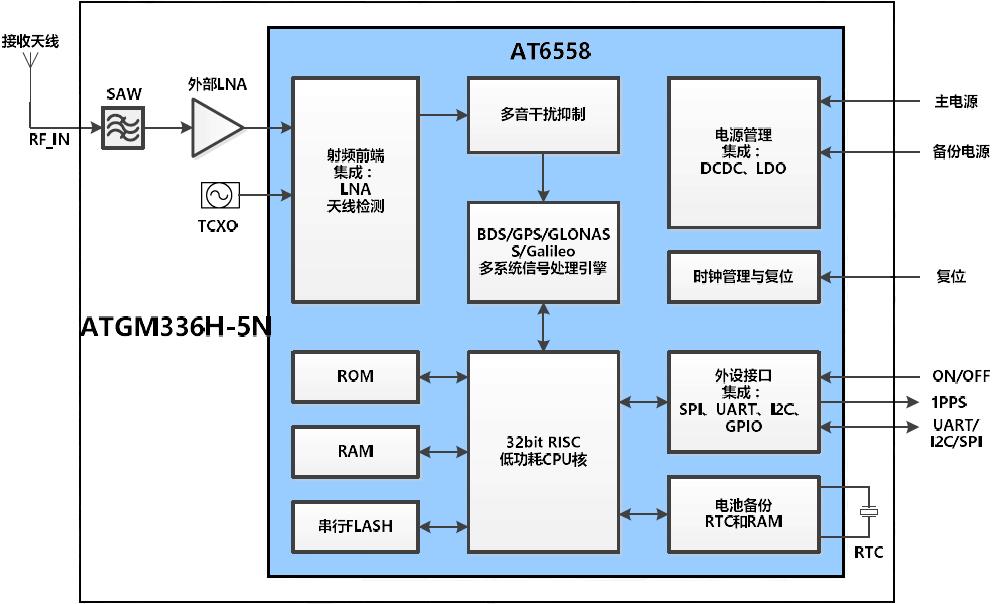

ATGM336H-5N定位导航模块功能框图

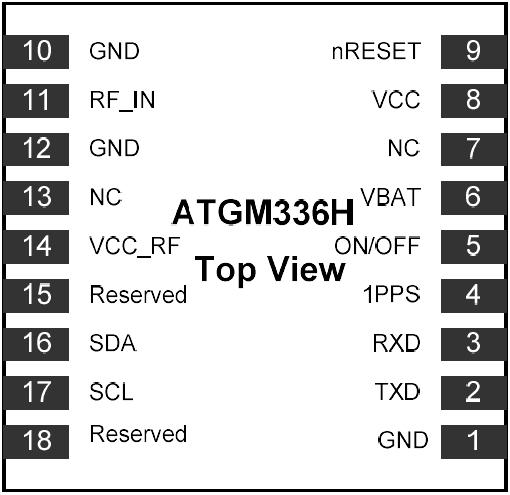

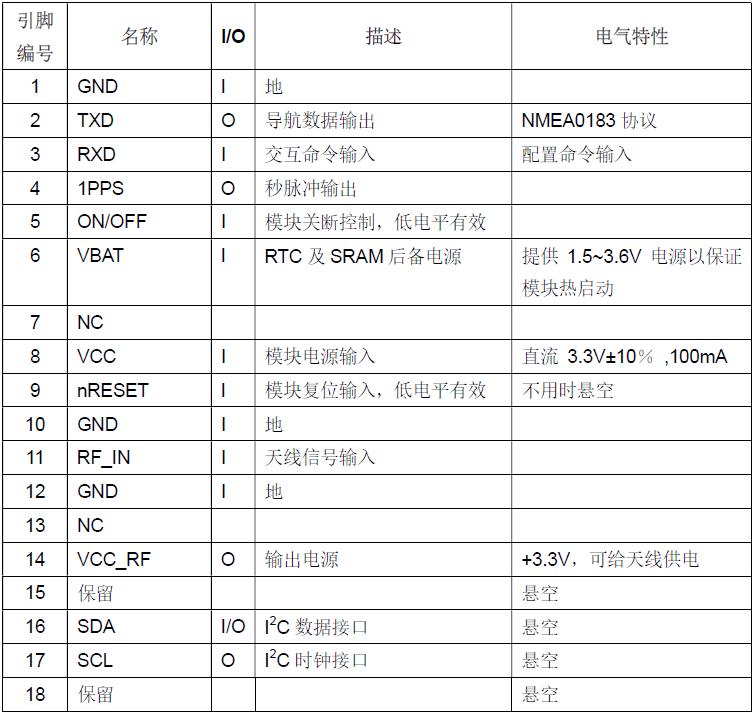

ATGM336H-5N定位导航模块管脚排列图

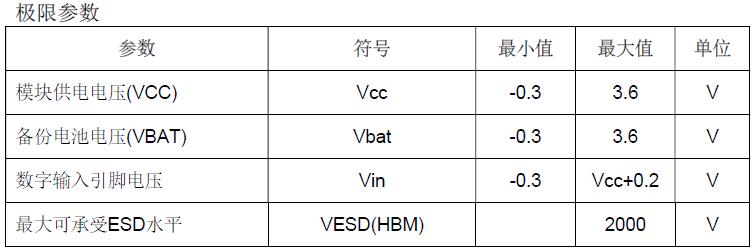

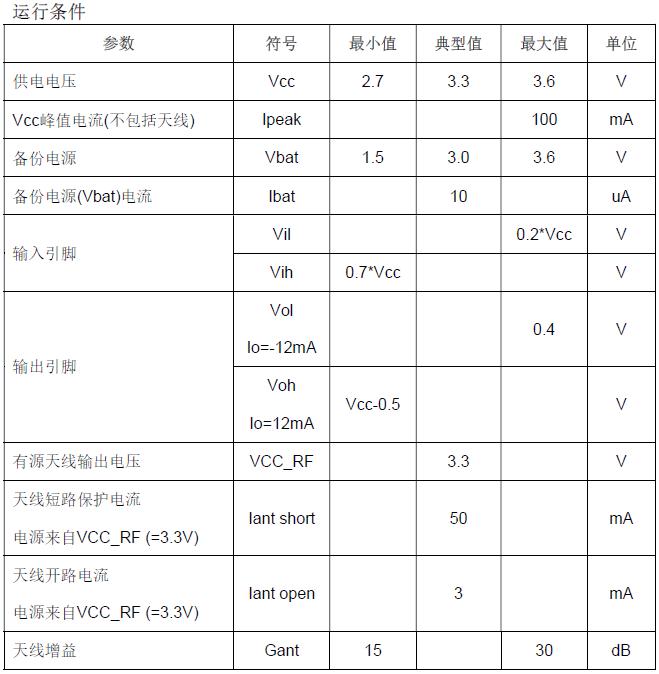

ATGM336H-5N定位导航模块电气参数

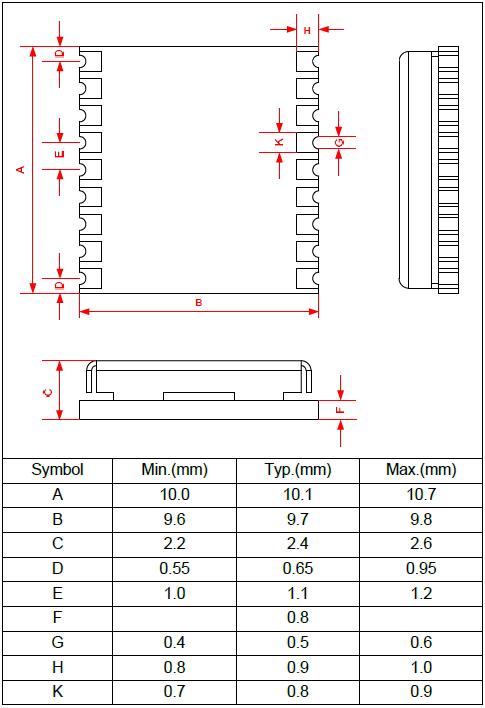

ATGM336H-5N定位导航模块外观尺寸（单位：mm ）

ATGM336H-5N定位导航模块使用注意事项

为了充分发挥ATGM336H-5N的性能，在使用本模块时需要注意以下几点：

1、采用低纹波的LDO 电源，将纹波控制在50mVpp 以内。

2、模块附近尽量不要走其它频率高、幅度大的数字信号。模块下面全部以地线填充为佳。

3、天线接口尽量靠近模块的RF 输入引脚，并注意50 欧姆的阻抗匹配。

4、模块本身具有有源天线接入、拔出、短路检测电路，同时在天线意外短路时，对天线的供电电流进行限制(50mA)，起到保护的作用。在上述3 种天线端口状态发生变化时，可以从串口输出相应的信息。如：

$GPTXT,01,01,01,ANTENNASHORT*63

$GPTXT,01,01,01,ANTENNAOPEN*25

$GPTXT,01,01,01,ANTENNAOK*35
