HT7712：18V，2.5A同步降压变换器数据手册

HT7712应用：

电视

电表

机顶盒

监控

嵌入式系统

12V电源轨

家庭网络终端

数字信号调制解调器

HT7712特点

2A降压，内置100mΩ和60mΩ功率管

于快速瞬态响应，外部元器件少

输入电压范围：4.5V~18V

输出电压范围：0.6V~9V

脉冲跳跃模式使得轻载下高效率

850kHz开关频率(HT7712)

关断电流<=2uA (典型值)

软起动，输出预先有电压时有启动延迟

逐周期过流检测限制

打嗝模式过流关断

欠压保护、过热关断保护，不锁定可自动恢复

具有使能pin

无铅封装，SOT563, SOT23-6

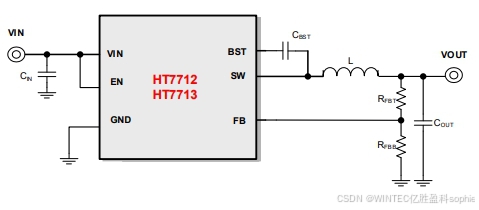

HT7712是通用18V，2A降压DCDC

HT771219：SOT23-6封装，电流能力2.5A

HT771229：SOT563封装，电流能力分为2.5A

一篇一个知识点，本次分享什么是同步降压变换器？

同步降压变换器是一种常见的DC-DC变换器，用于将较高的直流输入电压转换为较低的直流输出电压。以下是其工作原理：

1、开关控制：同步降压变换器通常包含高侧MOSFET（Q1）和低侧MOSFET（Q2）。当高侧MOSFET（Q1）导通时，电流从输入电源通过电感到达输出电容和负载；当低侧 MOSFET（Q2）导通时，电感电流通过Q2续流，维持负载电流。

2、电感储能：Q1导通时，电感储能，电流上升；Q1关闭、Q2导通时，电感释放能量，电流下降，通过这种方式将电能存储和释放，实现电压变换。

3、输出滤波：输出电容起到平滑输出电压的作用，减少输出电压的纹波，使输出电压更加稳定。

4、PWM控制：通过调节Q1和Q2的占空比，来控制输出电压的大小。占空比越大，输出电压越高，但不会超过输入电压。
