LPDDR4协议规范之 (一)地址映射和容量计算

LPDDR4 结构

LPDDR4采用了全新的双通道设计，每个裸片包含两个Channnel，每个Channel包含8个Bank，16Bit位宽，16n预读取（DDR4的2倍），每个Die的最高存储容量可以达到32Gb。对于标准的容量的LPDDR4器件，每个Channel的列是固定的（Page页是固定的），容量越大，行越多。

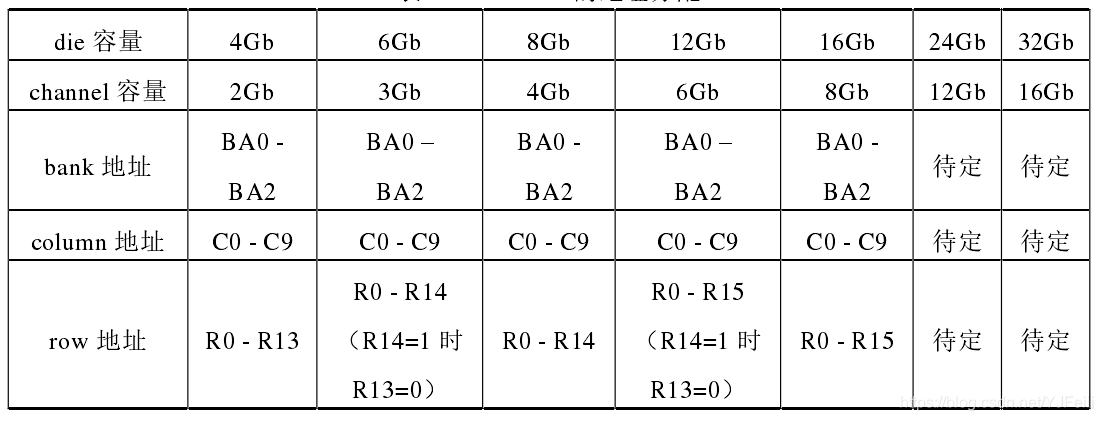

LPDDR4器件地址分配

LPDDR4 地址映射

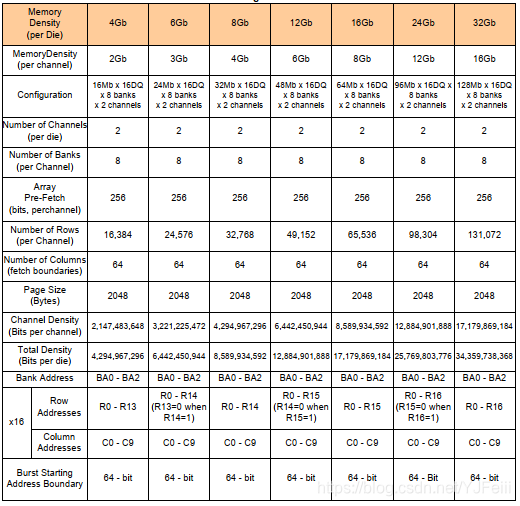

LPDDR4规范中对地址映射的规定
在这里插入图片描述
注1：较低的两列地址（C0-C1）被假定为“零”，并且不在CA总线上传输。
注2：CA总线上未用于特定密度的行和列地址值应处于有效逻辑电平。
注3：对于非二进制内存密度，只有四分之一的行地址空间无效。当MSB地址位为“高”时，则MSB-1地址位必须为“低”。
注4：违反此表中注3所述限制的行地址输入可能会导致未定义或特定于供应商的行为。请咨询内存供应商以获取更多信息。

根据LPDDR4规范可以看到,LPDDR4每个Channel内的列寻址为C0-C9共10Bit，也就是Page页的大小为102416Bit(X16 Device),由于LPDDR4采用BL16突发模式，因此列寻址后的突发大小是1616Bit。因此列寻址边界可以从C4开始寻址，C3-C0可以固定为0。手册中列获取边界为64，刚好对应我们需要寻址的边界，64*16=1024。在BL16突发模式下，这种寻址方式就可以获取LPDDR4中的所有物理地址。
而行数，在针对不同大小的器件，具有不同的行。
