51单片机矩阵键盘——LCD1602显示

1.前言

本次的实验需要用到LCD1602液晶屏，需要用到LCD1602.c 与LCD1602.h文件链接：

https://download.csdn.net/download/YLG_lin/86404949

1.1 实验现象

使用矩阵键盘随意按下按键，LCD1602第二行前两位就会显示对应按键按下的数字。

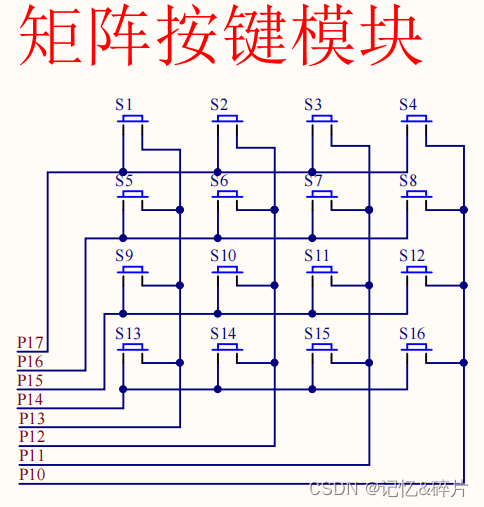

1.2矩阵键盘介绍

在键盘中按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式
采用逐行或逐列的“扫描”，就可以读出任何位置按键的状态

1.3工作原理

矩阵键盘扫描（输入扫描）
    原理：读取第1行(列)→读取第2行(列) →读取第3行(列) → ……，然后快速循环这个过程，最终实现所有按键同时检测的效果

就以逐行扫描为例： 当给P17,P16,P15,P14赋值0111时P17被选中，读取P13,P12,P11,P10的值判断哪个按键被按下。如果S1按下了那么P13就等于0，如果S2按下了那么P12就等于0...

逐列扫描：当给P13,P12,P11,P10赋值0111时P13被选中，读取P17,P16,P15,P14的值判断哪个按键被按下。如果P17,P16,P15,P14为0111 则P17选中S1按下，如果P17,P16,P15,P14为1011，则S5按下.

注意：

P15口可能会一会给高一会给低；P15口会连接到进步电机（相当于驱动器，增加电流能力的），右边连接到BEEP； BEEF就连接到了蜂鸣器上开发板上的蜂鸣器一般为无源蜂鸣器，BEEP口以一定的频率高低变化那么蜂鸣器就会响，所以一般采用逐列扫描。这是引脚冲突造成的，开发板那么多外设，I/O口只有那么多，所以必有很多I/O口附庸在一起，造成外设之间的干扰。

 2.程序/代码

  2.1 MatrixKey.c

#include <REGX52.H>

	void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}



unsigned char MatrixKey()//如果按键按下不放，程序会停留在此函数，松手的一瞬间，
{                         //返回按键键码，没有按键按下时，返回0
	unsigned char KeyNumber=0;//KeyNumber 按下按键的键码值

	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=5;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=9;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=6;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=10;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=7;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=11;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=8;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=12;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=16;}

	return KeyNumber;
}

2.2 MatrixKey.h

#ifndef __MATRIXKEY_H__
#define __MATRIXKEY_H__

unsigned char MatrixKey();
void Delay(unsigned int xms);

#endif

2.3 main.c

#include <REGX52.h>
#include "LCD1602.h"	//包含LCD1602头文件
#include "MatrixKey.h"	//包含矩阵键盘头文件

unsigned char KeyNum;

void main()
{
	LCD_Init();							//LCD初始化
  LCD_ShowString(1,1,"MatrixKey:");	//LCD显示字符串
	while(1)
	{
		KeyNum=MatrixKey();				//获取矩阵键盘键码
		if(KeyNum)						//如果有按键按下
		{
			LCD_ShowNum(2,1,KeyNum,2);	//LCD显示键码
		}
	}
}
