Matlab根据flac、pfc或其他软件导出的坐标及应力、位移数据再现云图
案例包括导出在flac6.0中导出位移的fish代码（也可以自己先准备软件导出的坐标数据及对应点的位移或应力数据，可根据需要自行修改为自己需要的云图数据）、matlab中读取三维坐标及位移数据然后云图呈现的代码

ID:61100704758872269

Matlab编程

标题：基于Matlab实现坐标及应力位移数据的云图生成

摘要：本文介绍了如何利用Matlab根据flac、pfc或其他软件导出的坐标及应力、位移数据生成云图。具体案例包括了在flac6.0中导出位移的fish代码，并且根据该代码示范了如何在Matlab中读取三维坐标及位移数据，然后使用这些数据生成云图。本文详细介绍了整个过程，包括数据导入、数据处理和云图绘制，最终实现了直观可视化的效果。

关键词：Matlab、flac、pfc、坐标、应力、位移、云图

引言
在工程领域中，对坐标及应力、位移数据进行可视化分析是一项非常重要的任务。而Matlab作为一种功能强大的数学计算软件，提供了丰富的数据处理和图形绘制函数，适用于各种科学与工程应用。本文将介绍如何利用Matlab实现坐标及应力位移数据的云图生成，以提供更直观的数据分析结果。
数据准备

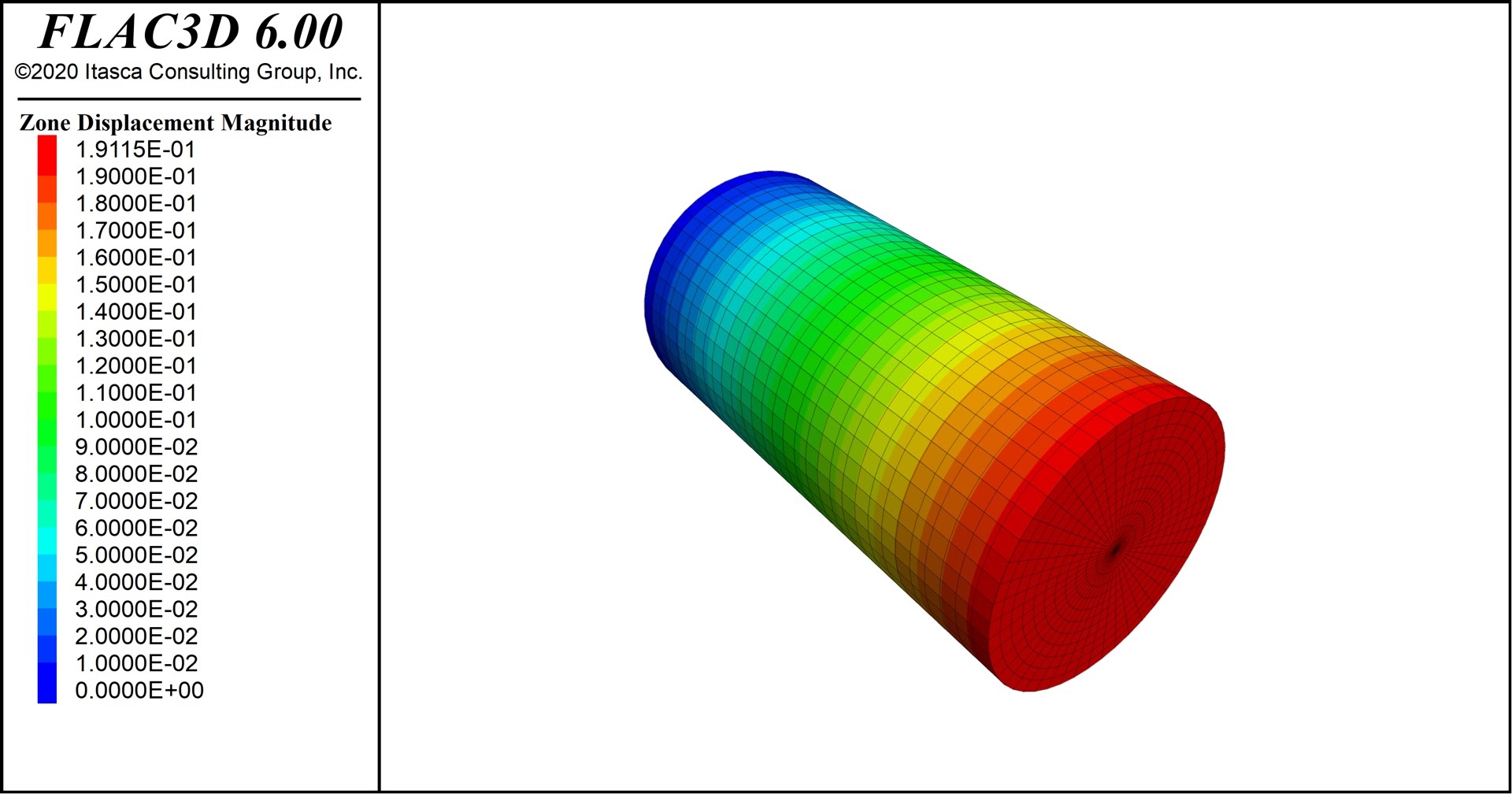

在进行云图生成之前，需要准备好相应的坐标及应力、位移数据。本文以flac6.0软件为例，描述了如何导出位移数据的fish代码。同时，读者也可以根据自己的需求，准备软件导出的坐标数据及对应点的位移或应力数据。
数据导入与处理
在Matlab中，可以利用各类数据导入函数（如load、importdata等）将坐标及位移数据导入到工作空间中。然后，通过数据处理函数，比如矩阵运算、插值等，对原始数据进行处理和加工，以满足云图生成的需求。本文中，将以读取三维坐标及位移数据为例，展示了数据导入与处理的具体步骤。
云图呈现
在数据导入和处理完毕后，可以利用Matlab的图形绘制函数，例如plot3、scatter3等，将处理过的数据进行可视化呈现。通过选择合适的坐标轴、调整数据映射方式和色彩映射方案，可以获得清晰美观的云图。本文中，以云图呈现的代码示例，详细介绍了如何调用Matlab的绘图函数，实现云图的生成。

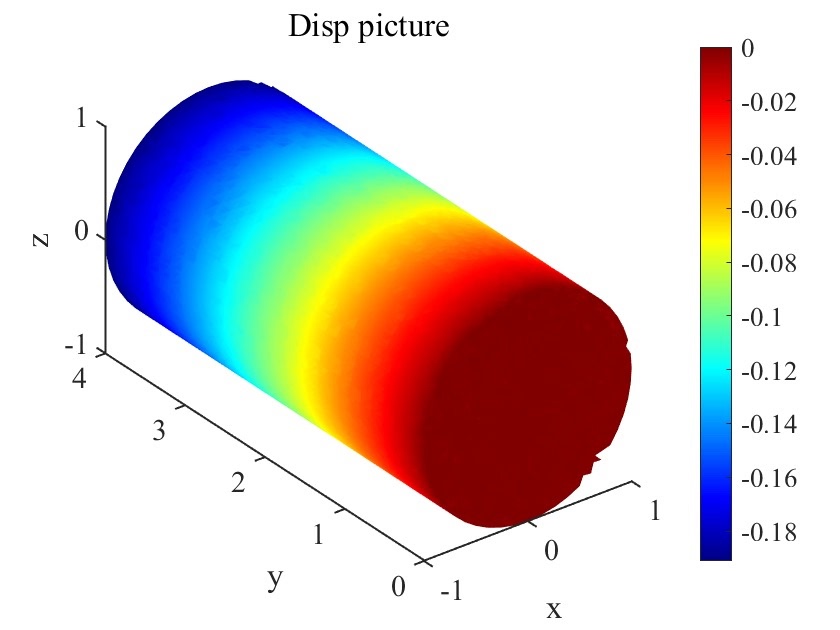

实例与结果展示
为了验证本文所介绍的方法的有效性和实用性，本文给出了一个具体的案例，并展示了相应的云图生成结果。通过对实例的分析和对比，读者可以更好地理解和掌握本文所介绍的方法和技巧。
总结
通过本文的介绍和实例展示，读者可以了解到在Matlab中根据flac、pfc或其他软件导出的坐标及应力、位移数据生成云图的具体方法。本文详细描述了数据准备、数据导入与处理以及云图呈现的步骤和技巧，并提供了一个实例来验证和展示所介绍的方法的有效性。通过本文的学习和实践，读者可以更好地应用Matlab进行坐标及应力位移数据的可视化分析。
