STM32串口通信入门

一、串口协议

RS-232是一种标准的串行通信协议，通常用于在计算机和外部设备之间传输数据。它规定了数据传输的电气特性、连接器类型、数据格式和信号速率等方面的细节。
RS-232标准定义了串行通信的电平，通常是正负12V，其中正电平表示逻辑"0"，负电平表示逻辑"1"。这与TTL（晶体管-晶体管逻辑）电平不同。
RS-232电平与TTL电平的区别：
RS-232电平使用正负12V的电压表示逻辑状态，电压较高的电平表示逻辑"0"，电压较低的电平表示逻辑"1"。
TTL电平使用低电平（通常0V至0.8V）表示逻辑"0"，高电平（通常2.4V至5V）表示逻辑"1"。TTL电平常用于数字电路和微控制器之间的通信。

一、STM32系统给上位机（win10）连续发送“hello windows！”

1.使用STM32CubeMX配置项目

1.在STM32CubeMX中选择相应芯片
这里使用STM32F103C8芯片进行实现

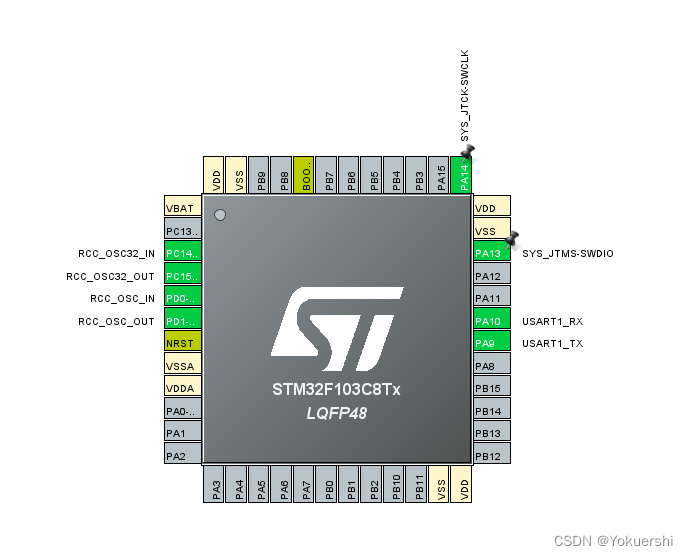

2.在芯片图中配置引脚
如下图所示

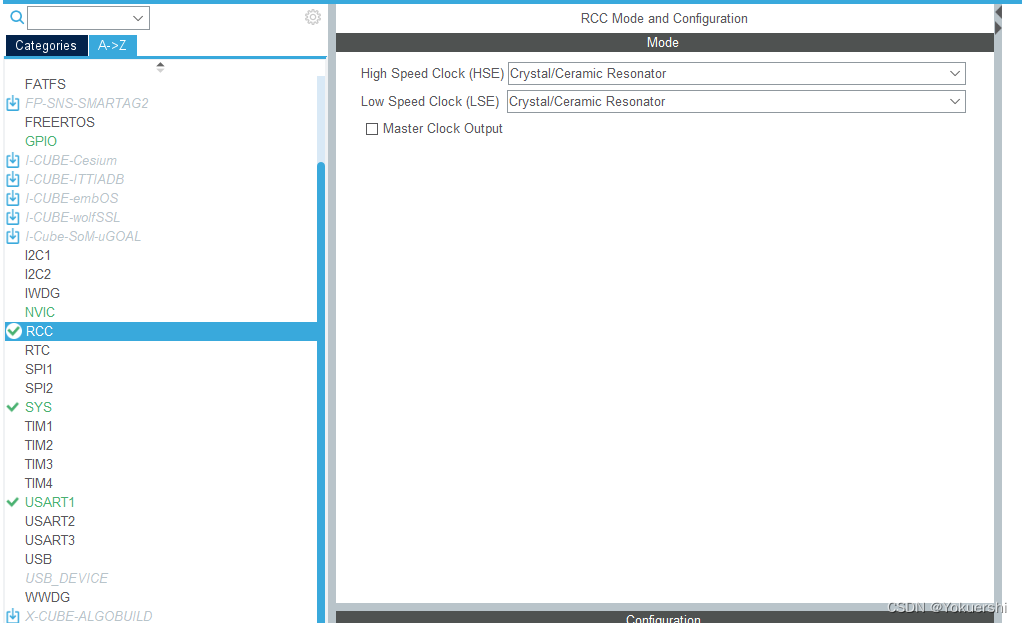

3.配置RCC

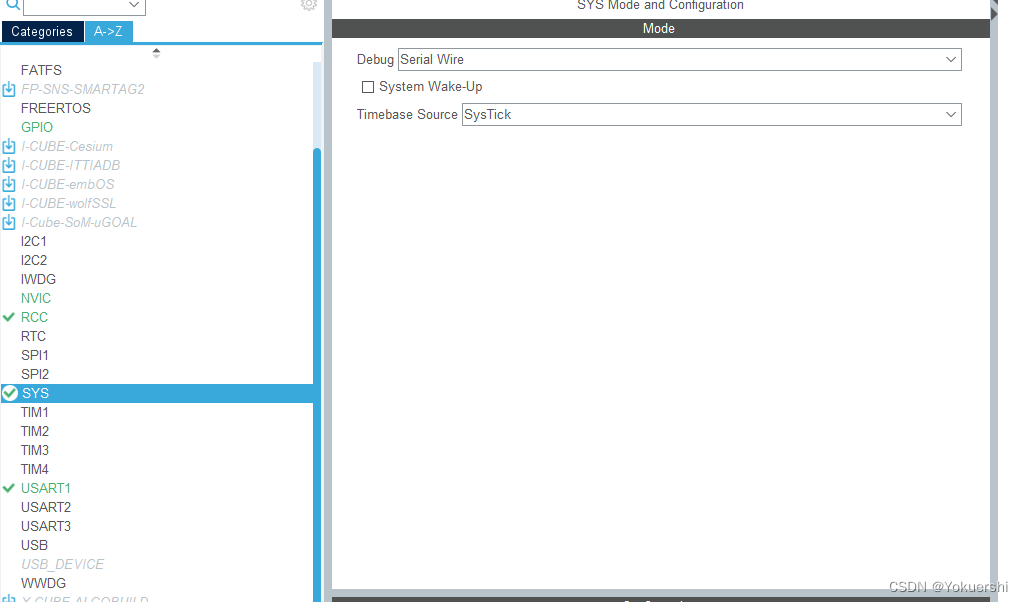

4.配置SYS

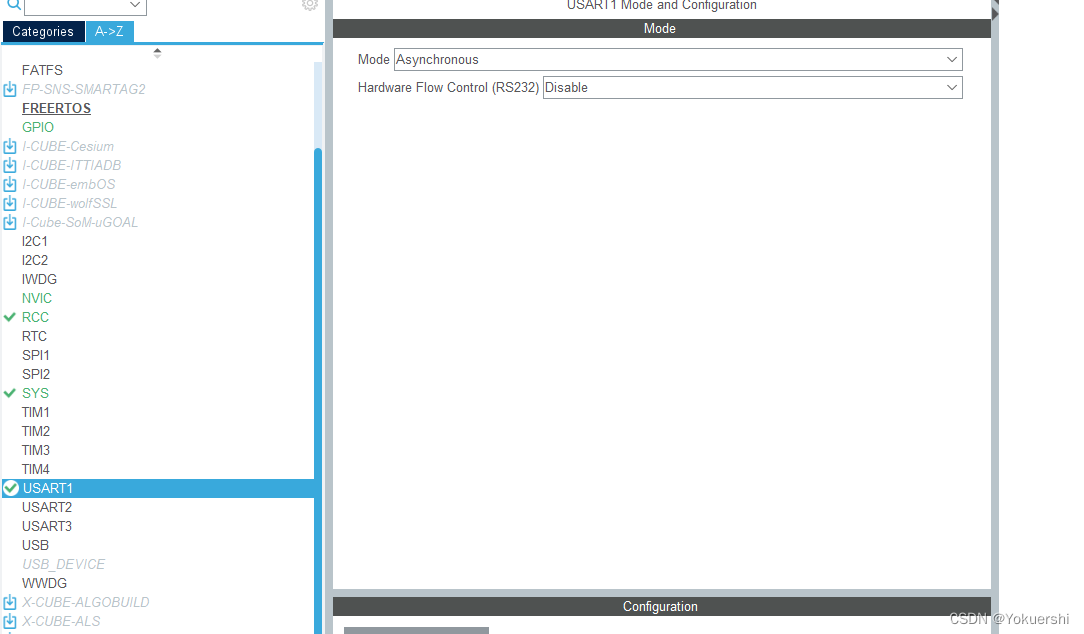

5.配置USART1

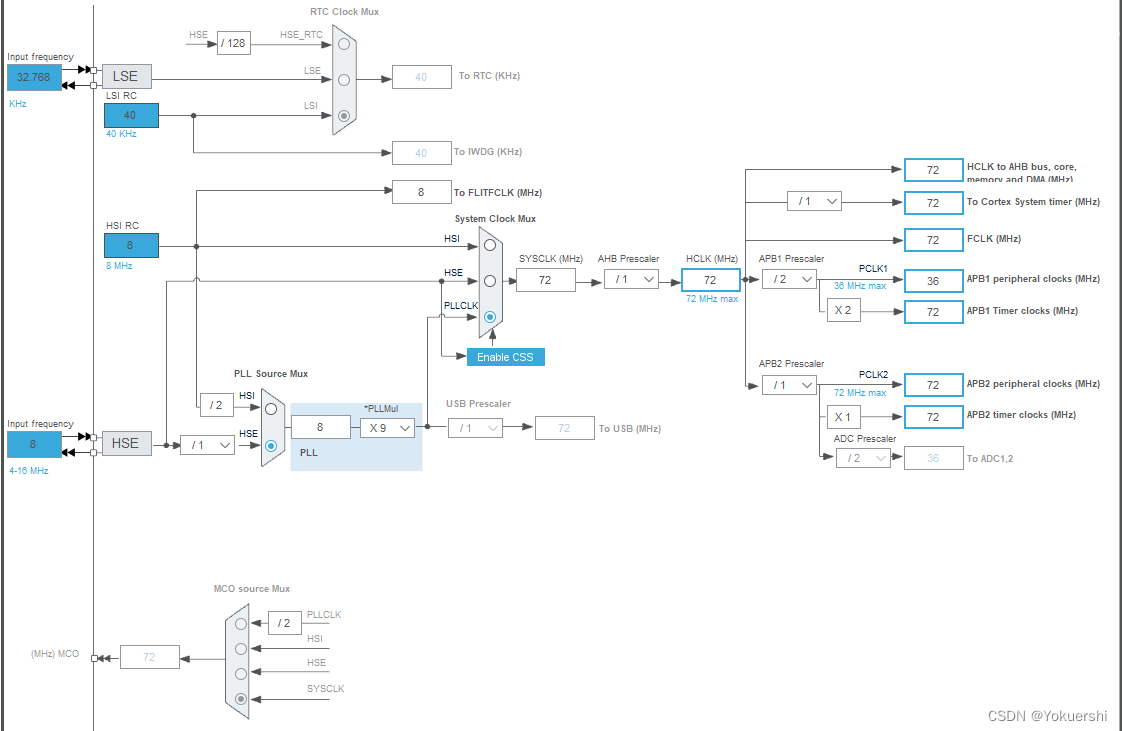

6.配置时钟

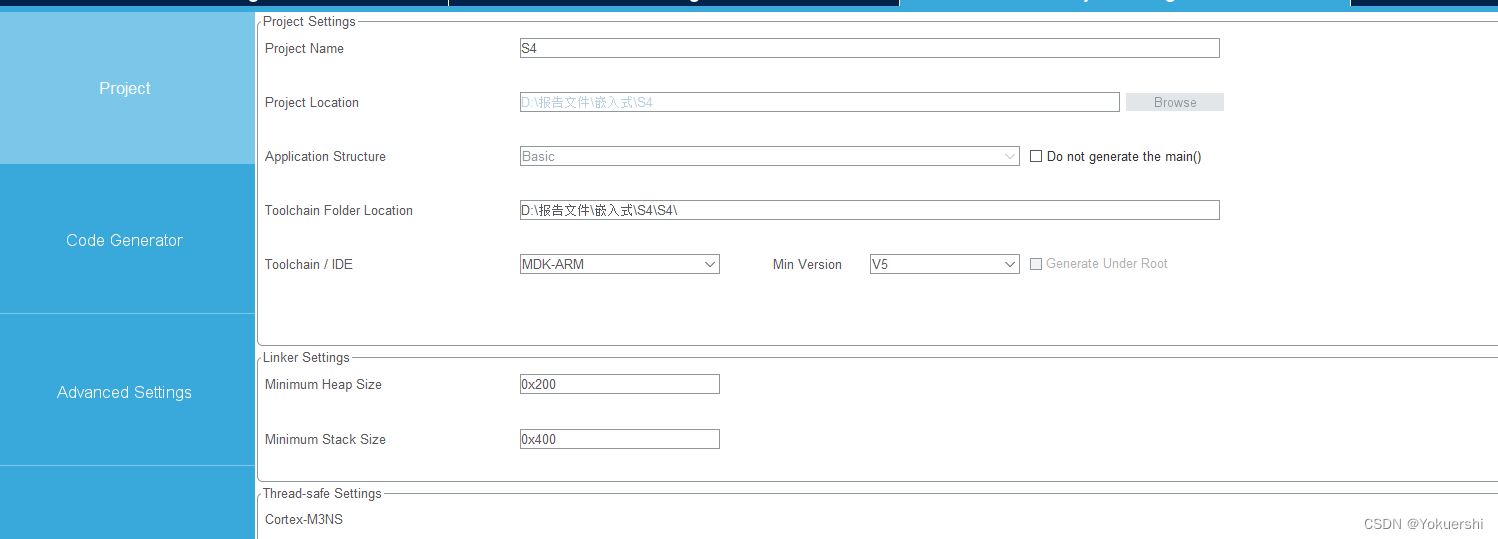

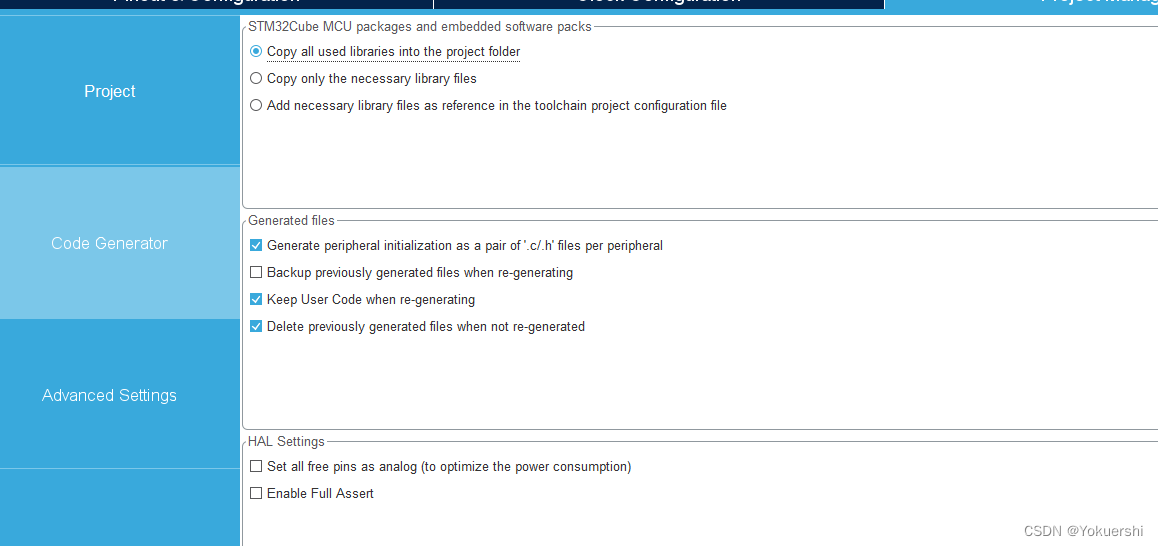

7.在项目设置中进行如下设置

2.在keil中编译代码

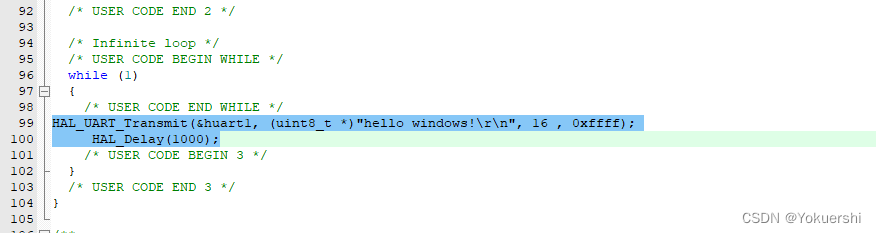

1.在main.c文件中编写实现连续输出“hello windows！”

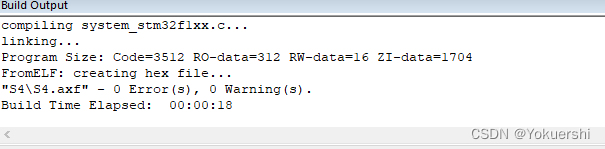

2.进行编译

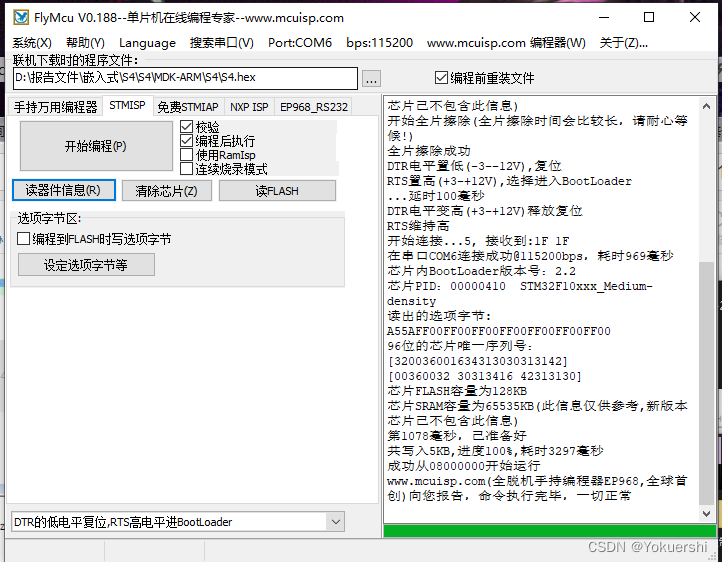

3.进行烧录

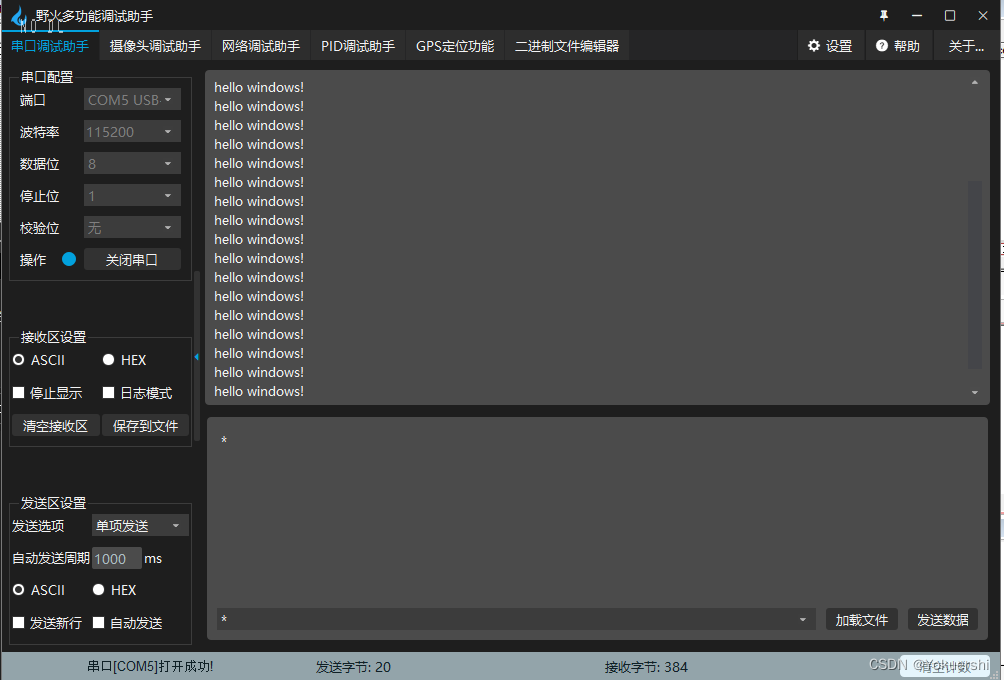

4.运行结果

3.使用示波器进行观察

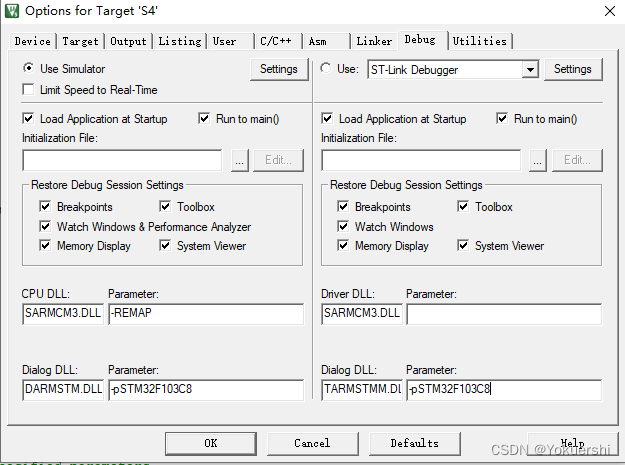

1.设置DEBUG中的选项

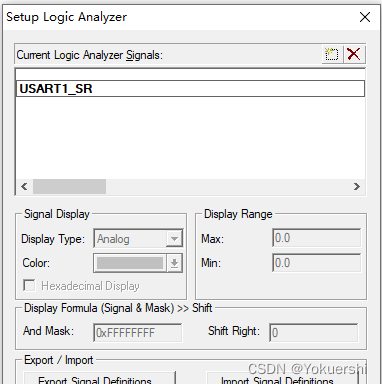

2.设置示波器
下方Display Type的选项选择Bit

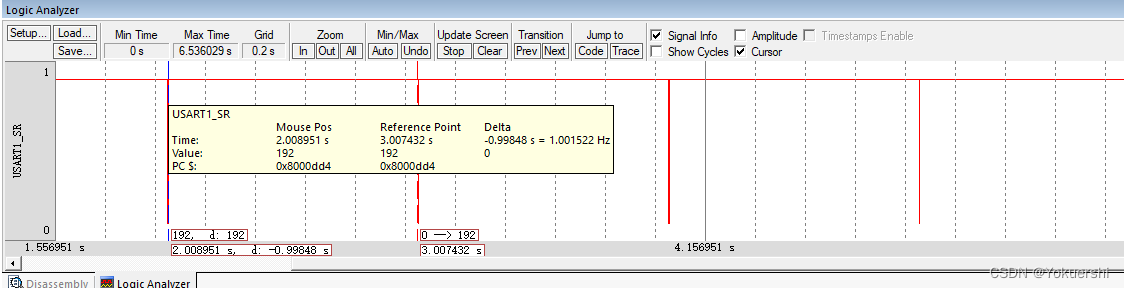

3.输出波形

由图可得输出波形正确，波特率为0.998481Hz

二、HAL库中断方式进行串口通信

1.在STM32CubeMX修改引脚

设置PC-13为OPIO_Output，输出项目

2.在keil中编程

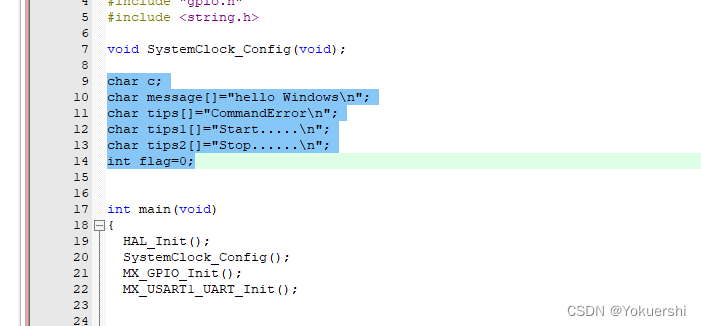

1.在mian.c中定义字符

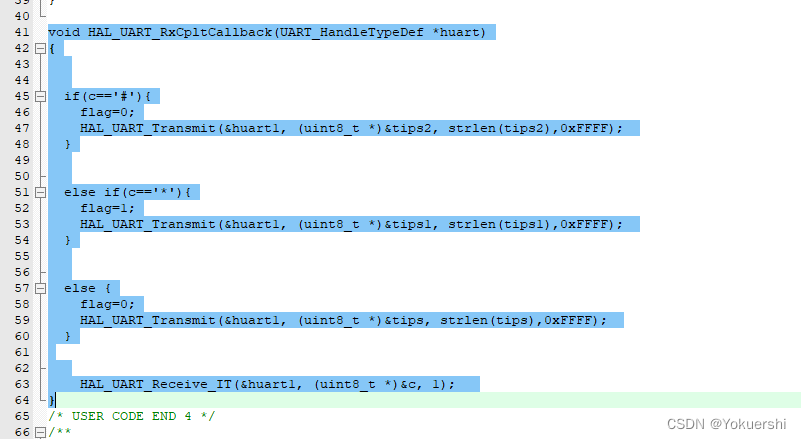

2.编写中断函数

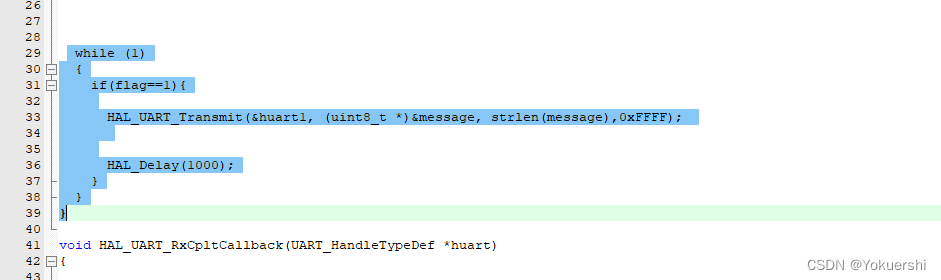

3.编写打印输出“hello windows！”

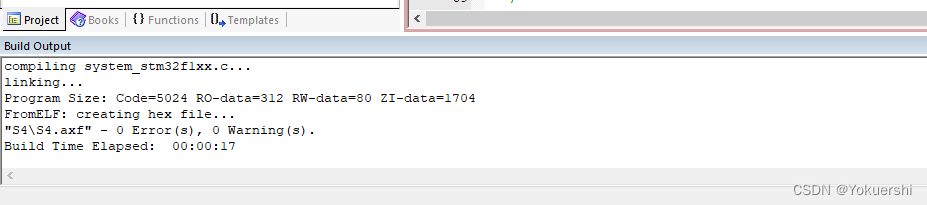

4.编译

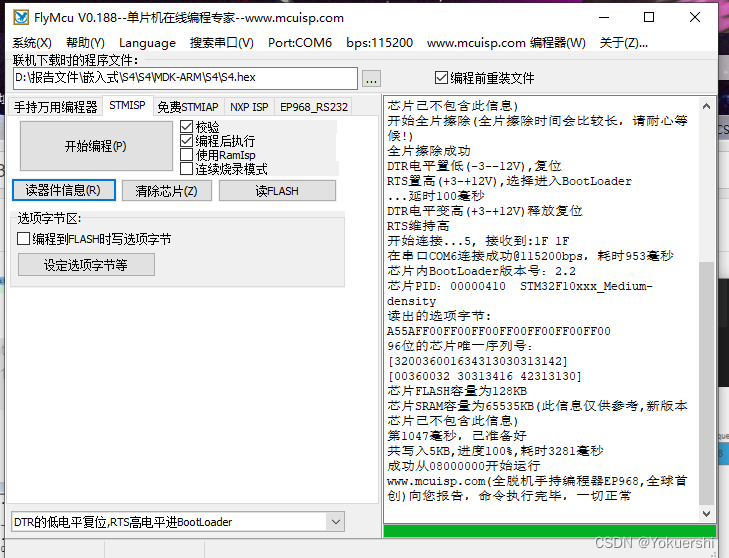

5.烧录

6.实现效果

fireTools 2023-10-24 20-01-42

三、总结

在实验开始之前，需要深入理解串口通信的基本原理。了解了不同的串口协议、波特率、数据位、停止位等概念。STM32微控制器的串口模块，包括USART1、USART2等。了解这些模块的特性和寄存器设置对于正确配置串口通信至关重要。通过这个入门实验，我获得了对STM32串口通信的基本理解，并掌握了一些实用的技能。串口通信是嵌入式开发中常用的通信方式，我相信这个基础将在将来的项目中发挥重要作用。

四、参考

HAL库中断方式进行串口通信
