前言

软件版本:
	STM32CubeMX:6.30
    KEIl:5.31
    FlyMcu：0.188
    SSCOM: 5.13.1
硬件:
    STM32F103C8T

一、通过CubeMX配置项目

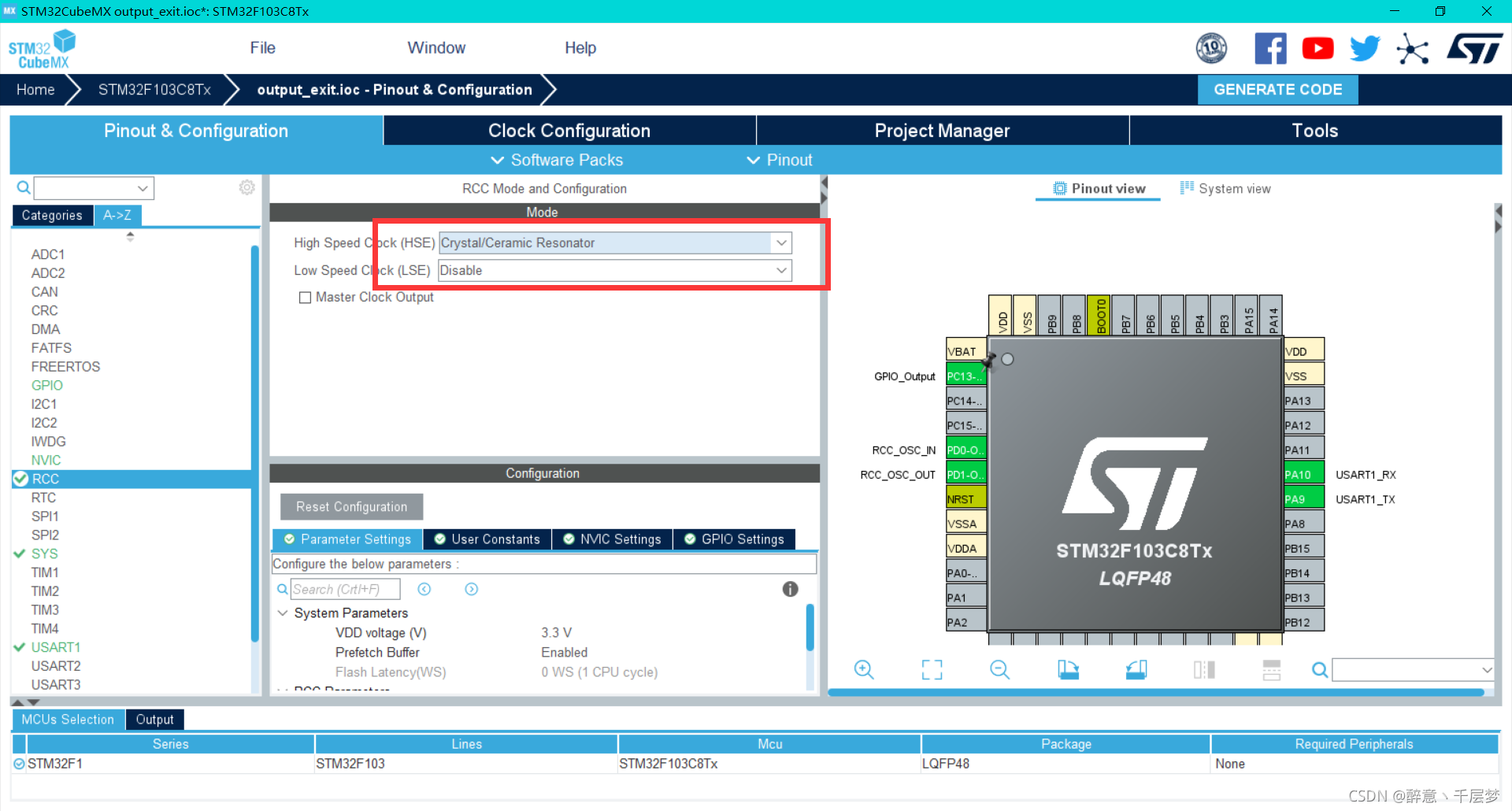

1.设置RCC

在这里插入图片描述

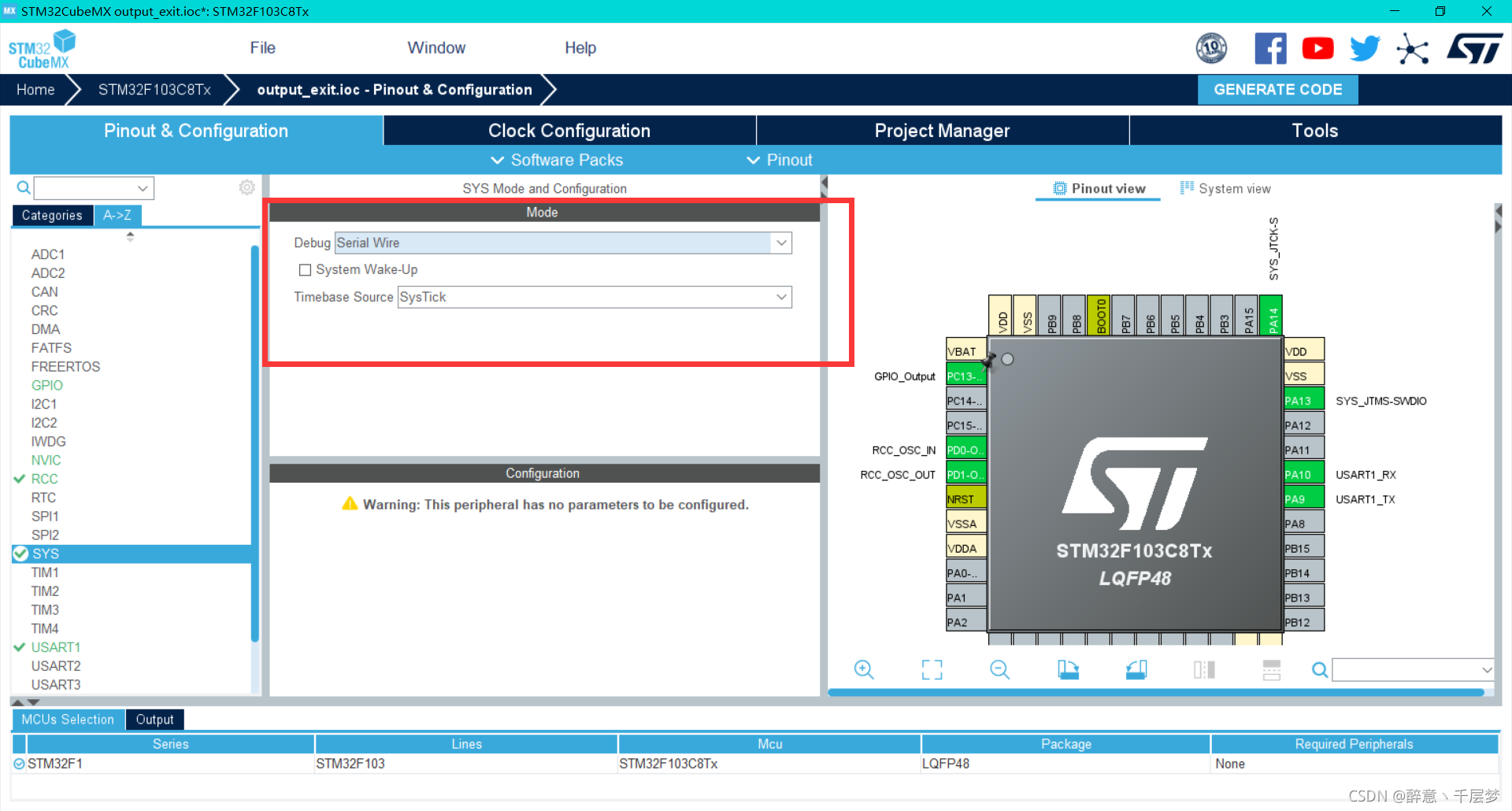

2.设置SYS

在这里插入图片描述

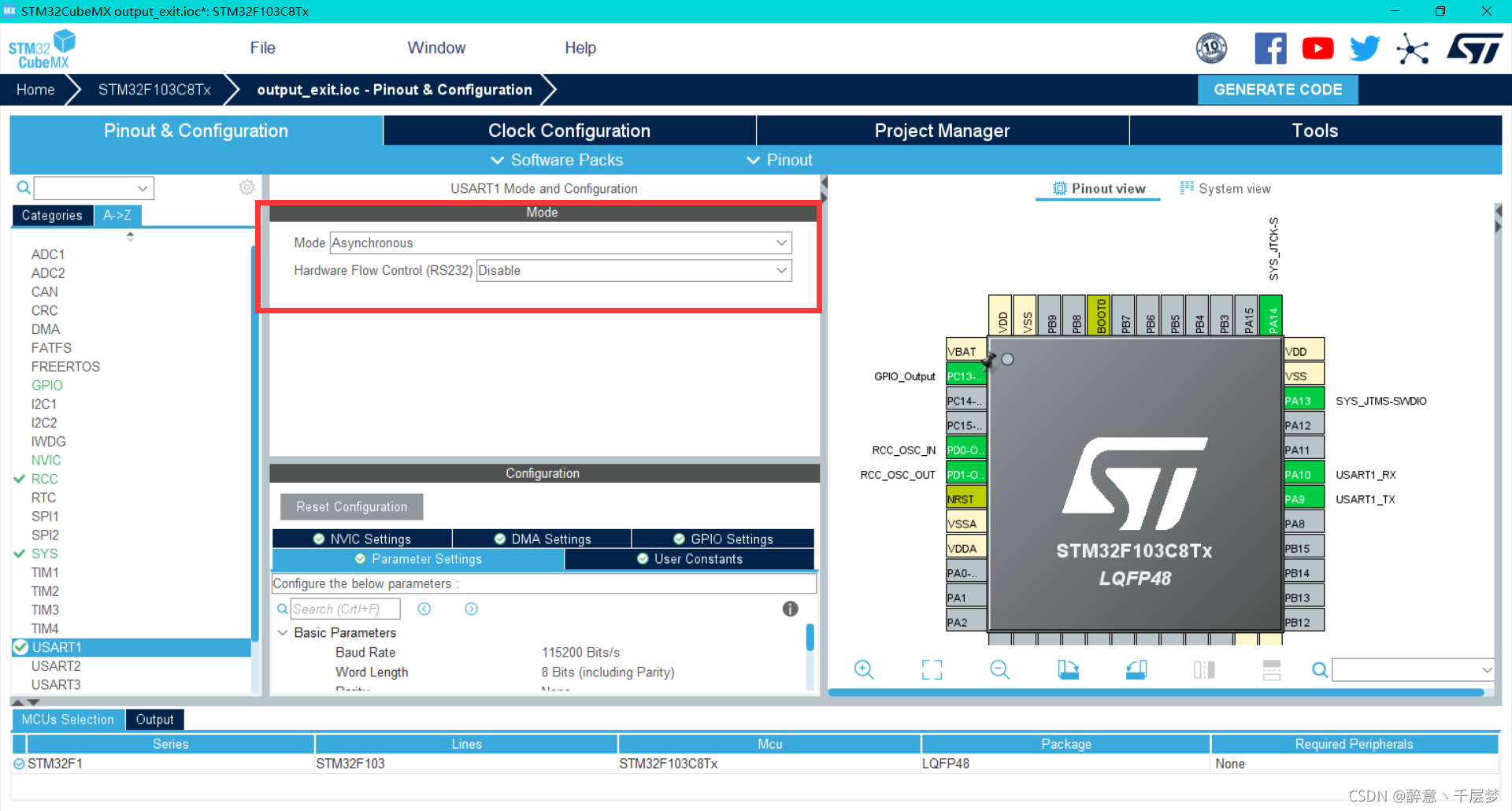

3.设置USART

在这里插入图片描述

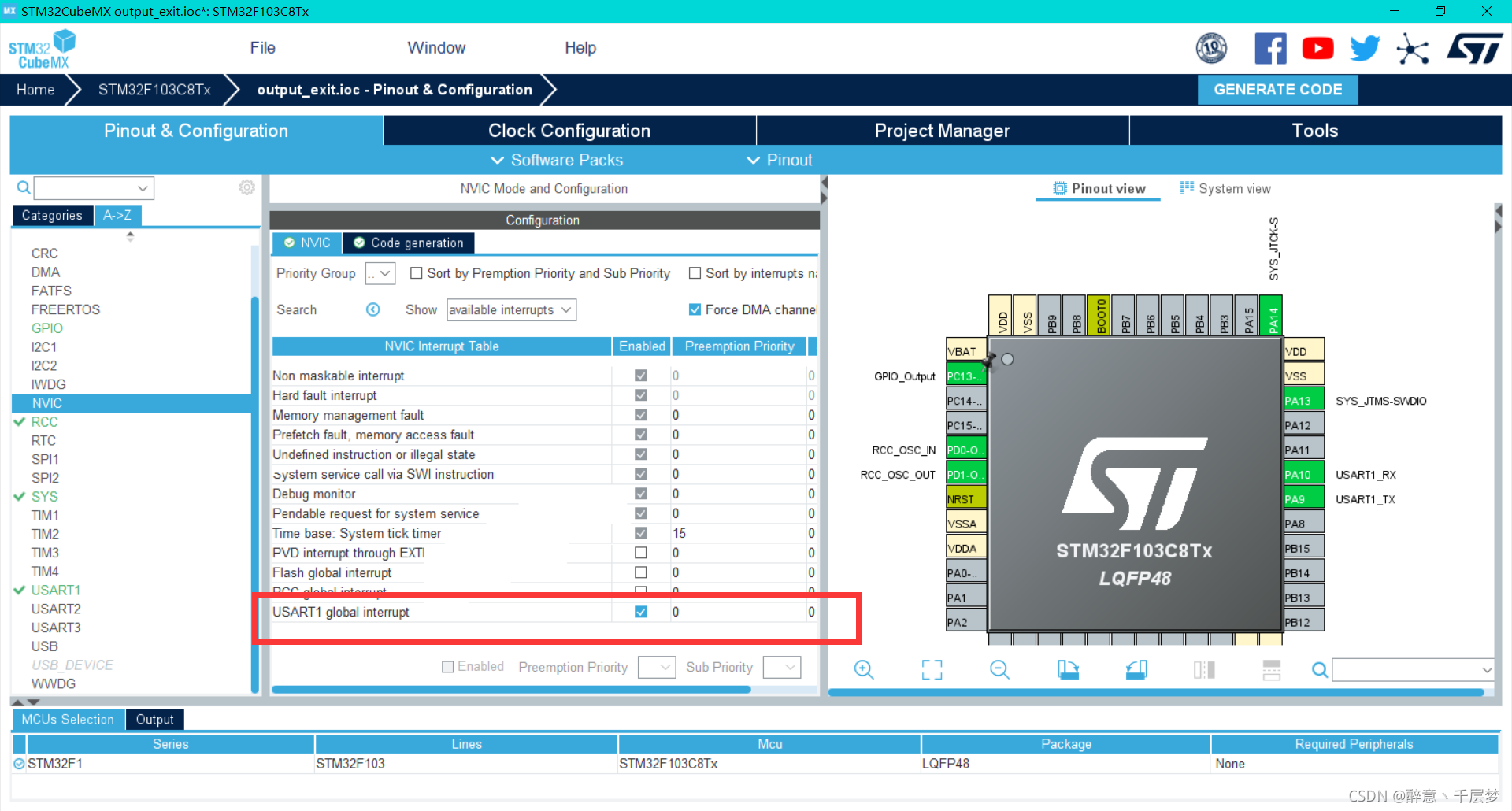

4.设置NVIC

在这里插入图片描述

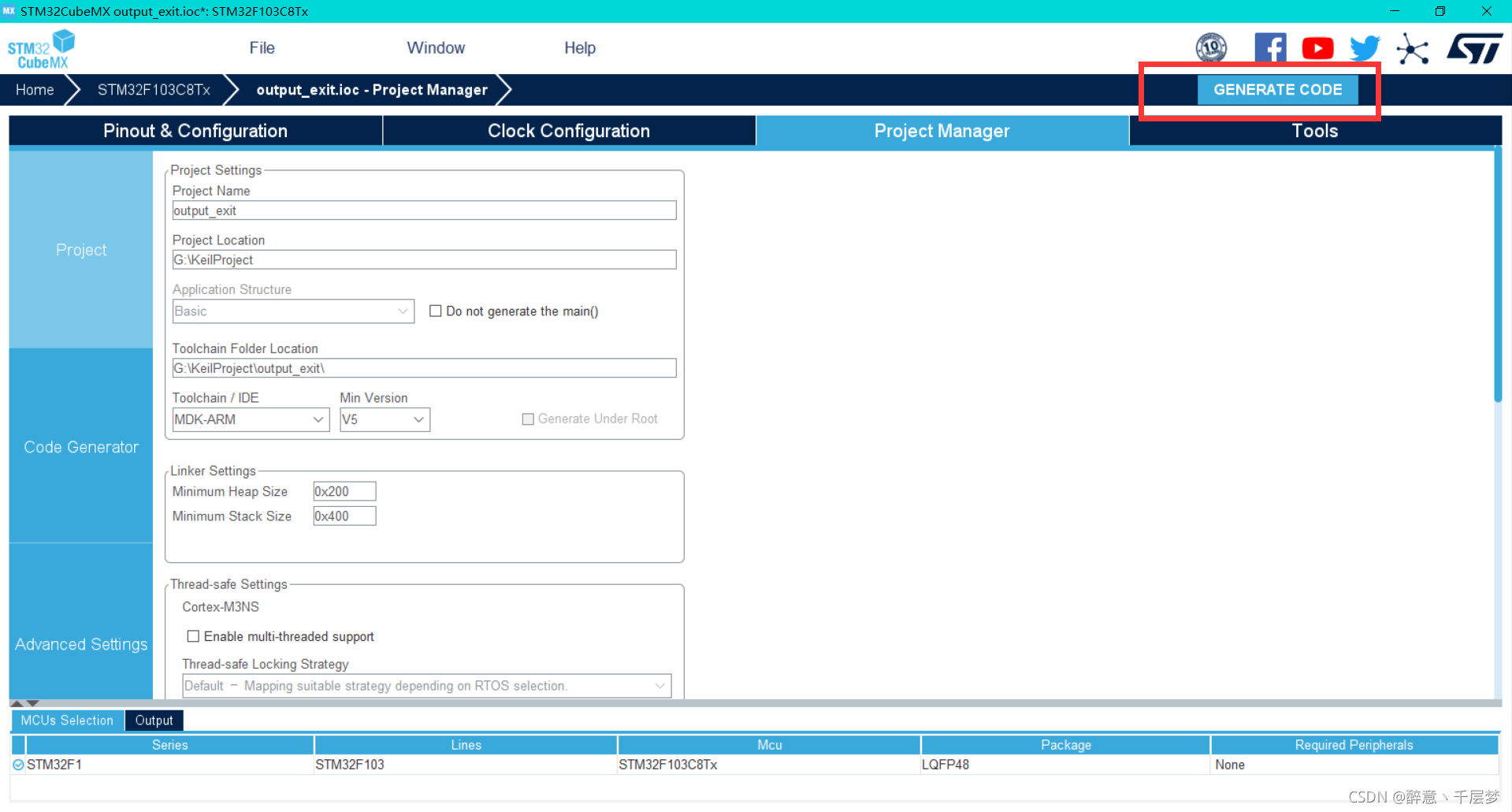

5.创建项目

在这里插入图片描述

二、在keil配置代码

1.打开通过CubeMX生成的项目

2.在main函数前定义全局变量

char c;//指令 0:停止  1:开始
char message[]="hello Windows\n";//输出信息
char tips[]="CommandError\n";//提示1
char tips1[]="Start.....\n";//提示2
char tips2[]="Stop......\n";//提示3
int flag=0;//标志 0:停止发送 1.开始发送

3.在main函数中设置接收中断

函数说明：

函数原型

 HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)

功能

 功能：串口中断接收，以中断方式接收指定长度数据。
 大致过程是，设置数据存放位置，接收数据长度，然后使能串口接收中断。
 接收到数据时，会触发串口中断。
 再然后，串口中断函数处理，直到接收到指定长度数据
 而后关闭中断，进入中断接收回调函数，不再触发接收中断。(只触发一次中断)

参数

 UART_HandleTypeDef *huart      UATR的别名
 huart1  *pData      			接收到的数据存放地址
 Size                      		接收的字节数

HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);

4.main函数中的while循环里面添加传输代码

if(flag==1){
			//发送信息
			HAL_UART_Transmit(&huart1, (uint8_t *)&message, strlen(message),0xFFFF);

			//延时
			HAL_Delay(1000);
		}

5.在main函数下面重写中断处理函数

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{

	//当输入的指令为0时,发送提示并改变flag
	if(c=='0'){
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips2, strlen(tips2),0xFFFF);
	}

	//当输入的指令为1时,发送提示并改变flag
	else if(c=='1'){
		flag=1;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips1, strlen(tips1),0xFFFF);
	}

	//当输入不存在指令时,发送提示并改变flag
	else {
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips, strlen(tips),0xFFFF);
	}

	//重新设置中断
		HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);
}

6.main函数全部代码


#include "main.h"
#include "usart.h"
#include "gpio.h"
#include <string.h>

void SystemClock_Config(void);

char c;//指令 0:停止  1:开始
char message[]="hello Windows\n";//输出信息
char tips[]="CommandError\n";//提示1
char tips1[]="Start.....\n";//提示2
char tips2[]="Stop......\n";//提示3
int flag=0;//标志 0:停止发送 1.开始发送


int main(void)
{
	HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();

	//设置接受中断
	HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);


	//当flag为1时,每秒发送一次信息
	//当flag为0时,停止
  while (1)
  {
		if(flag==1){
			//发送信息
			HAL_UART_Transmit(&huart1, (uint8_t *)&message, strlen(message),0xFFFF);

			//延时
			HAL_Delay(1000);
		}
  }
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{

	//当输入的指令为0时,发送提示并改变flag
	if(c=='0'){
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips2, strlen(tips2),0xFFFF);
	}

	//当输入的指令为1时,发送提示并改变flag
	else if(c=='1'){
		flag=1;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips1, strlen(tips1),0xFFFF);
	}

	//当输入不存在指令时,发送提示并改变flag
	else {
		flag=0;
		HAL_UART_Transmit(&huart1, (uint8_t *)&tips, strlen(tips),0xFFFF);
	}

	//重新设置中断
		HAL_UART_Receive_IT(&huart1, (uint8_t *)&c, 1);
}
/* USER CODE END 4 */
/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}
