【酱浦菌-模拟仿真】python模拟仿真JFET转移特性

JFET转移特性曲线介绍

JFET（结型场效应管）的转移特性曲线是指在JFET的线性放大区工作时，固定漏-源电压（Uds）下，漏极电流（Id）与栅极电压（Ugs）之间的关系曲线。这条曲线反映了JFET在不同栅极电压下的导电性能。

转移特性曲线的形状

转移特性曲线通常呈现出以下几个区域：

1. 截止区：当栅极电压（Ugs）等于或低于夹断电压（Us）时，JFET进入截止区，漏极电流（Id）接近零。

2. 可变电阻区：在截止区之后，随着栅极电压的增加，漏极电流开始增加，显示出JFET像一个可变电阻一样工作，栅极电压越大，漏极电流越小。

3. 线性放大区：当栅极电压进一步增加，达到一定的阈值后，漏极电流不再随栅极电压的增加而显著变化，形成一个相对水平的平台，这就是JFET的线性放大区。在这个区域，JFET作为放大器工作，能够提供稳定的输出电流。

4. 击穿区：如果栅极电压继续增加，漏极电压将达到一个临界值，超过这个值后，漏极电流会急剧增加，这表明JFET进入了击穿区。在这个区域，JFET的耗散功率会增加，可能会损坏设备，因此实际工作中应避免JFET工作在这一区域。

转移特性曲线的应用

转移特性曲线对于设计和优化JFET的应用非常重要。通过调整栅极电压，可以控制JFET的漏极电流，从而实现所需的电气性能。例如，在音频放大器中，JFET的转移特性曲线可以帮助设计师确保在不同的音量级别下都能获得稳定且清晰的音质。

在设计电路时，工程师会根据JFET的转移特性曲线来确定其在特定应用中的最佳工作点，以确保电路的正常运行和性能最大化。

完整代码

import numpy as np
import matplotlib.pyplot as plt
# 定义JFET模型函数
def JFET(u_GS):
    I_DSS = 4  # 禁态电流
    U_GSoff = -3.5  # 截止电压
    i_D = I_DSS * (1 - u_GS / U_GSoff)**2  # 计算栅极电压对应的漏极电流
    return i_D

# 创建u_GS的值
u_GS_values = np.linspace(-4, 0, 400)  # 从-5到5之间均匀分布的400个点
i_D_values = JFET(u_GS_values)  # 计算对应的漏极电流

# 绘制函数图像
plt.figure(figsize=(8, 6))
plt.plot(u_GS_values, i_D_values, label='Drain Current (i_D)')
plt.title('JFET Model with Given Gate-Source Voltage (u_GS)')
plt.xlabel('Gate-Source Voltage (u_GS)')
plt.ylabel('Drain Current (i_D)')
plt.grid(True)
plt.legend()
plt.show()

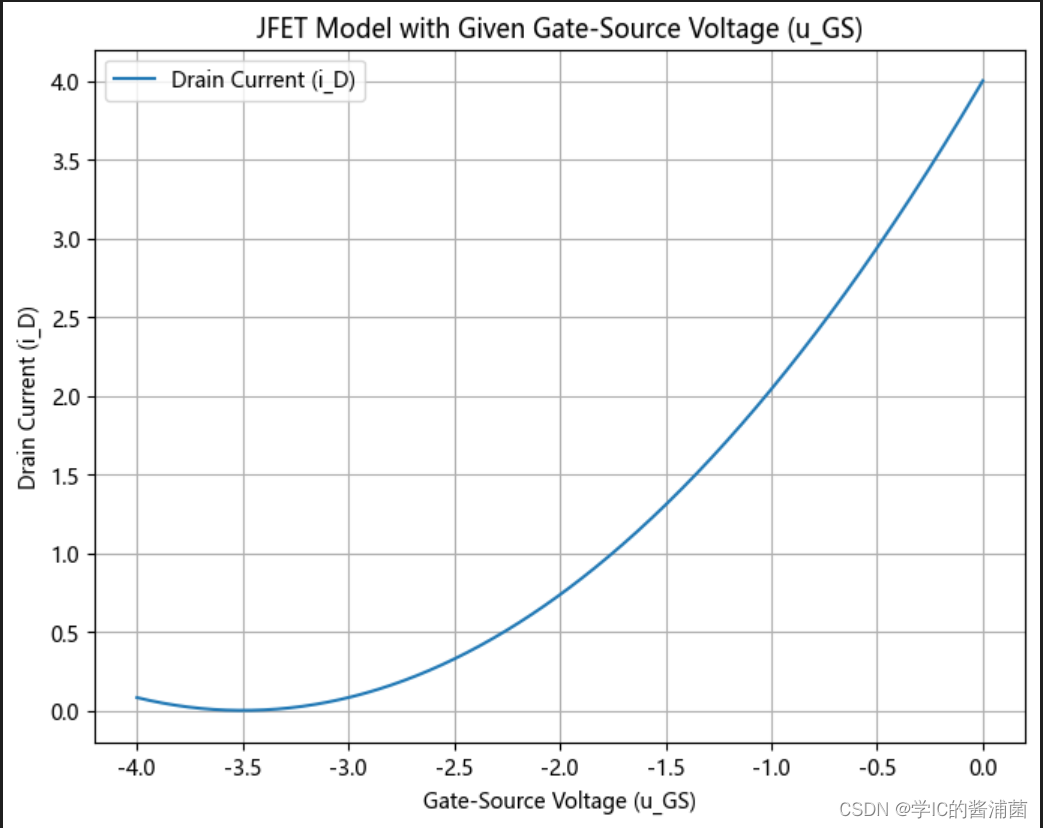

运行结果如下：
