JFET放大电路实例设计仿真

最新推荐文章于 2023-04-10 13:18:45 发布
最新推荐文章于 2023-04-10 13:18:45 发布
阅读量4.4k 收藏 28
点赞数 2
分类专栏： 科研
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fzf1996/article/details/105716505
版权

参照《晶体管电路设计》中的例子 JFET 2SK184

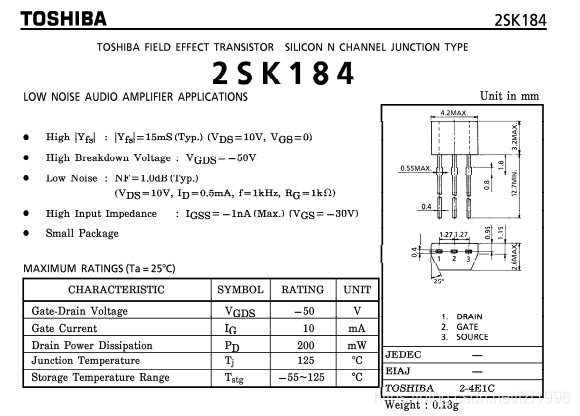

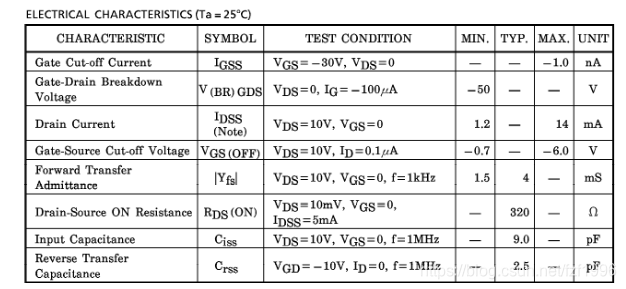

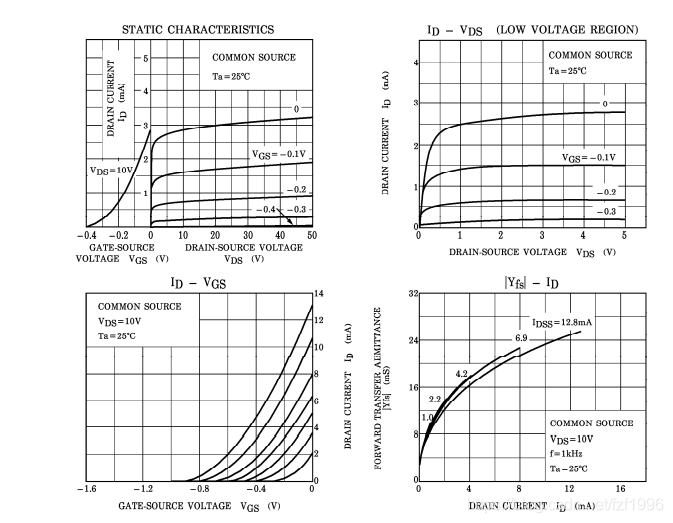

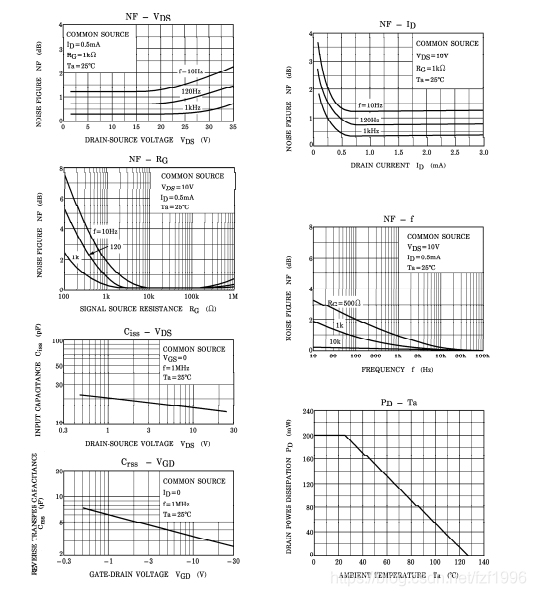

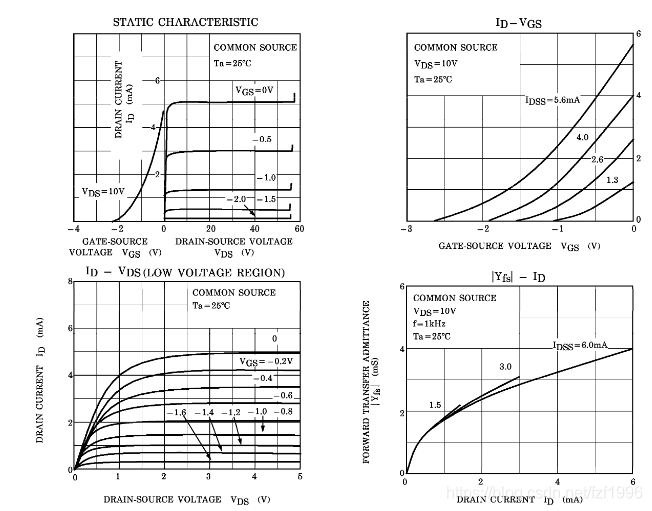

JFET 2SK184 数据手册如下
加粗样式
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

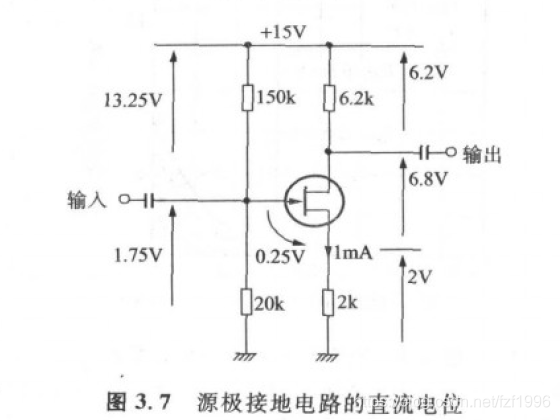

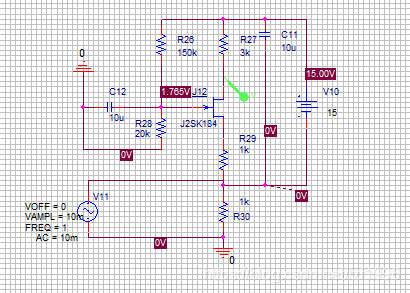

电路设计 共源放大
在这里插入图片描述

步骤：1、静态工作点
在这里插入图片描述
在这里插入图片描述

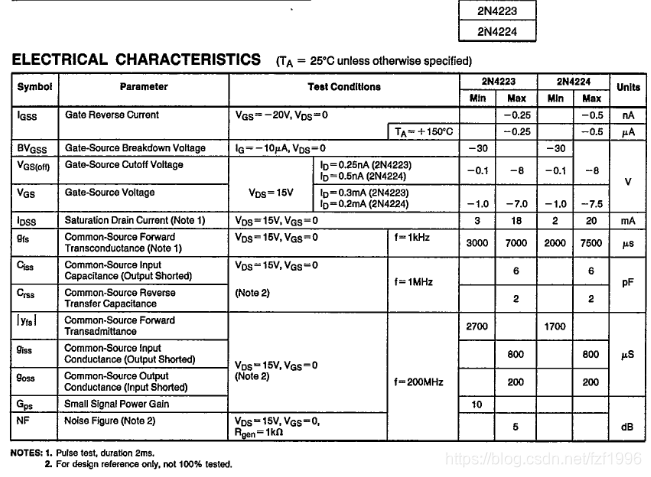

2N4416 1ma

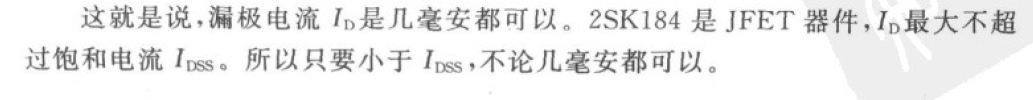

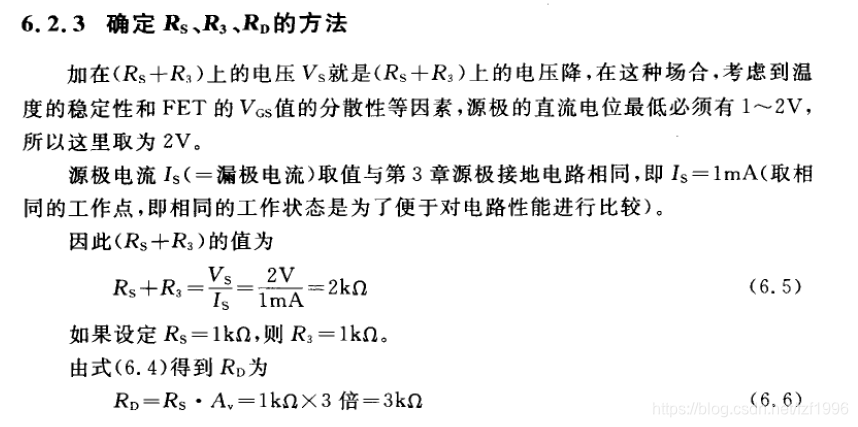

2、RD和RS
在这里插入图片描述
在这里插入图片描述

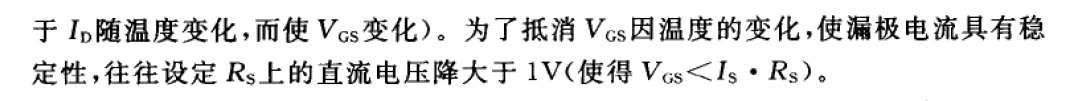

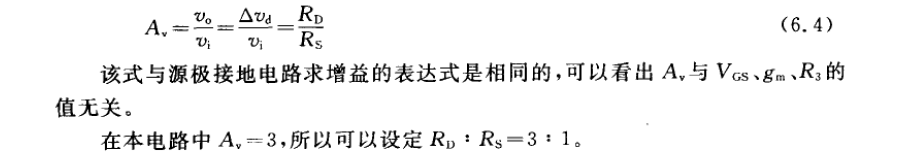

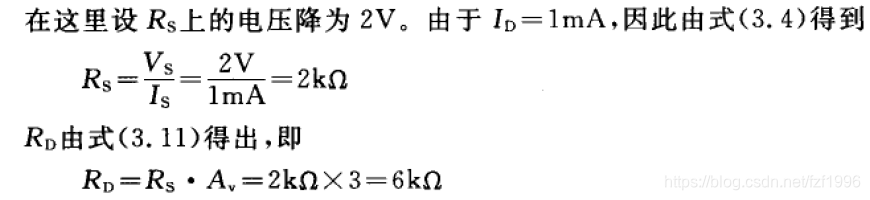

A=5 5:1
RS 2V /1m=2k RD 5k
在这里插入图片描述

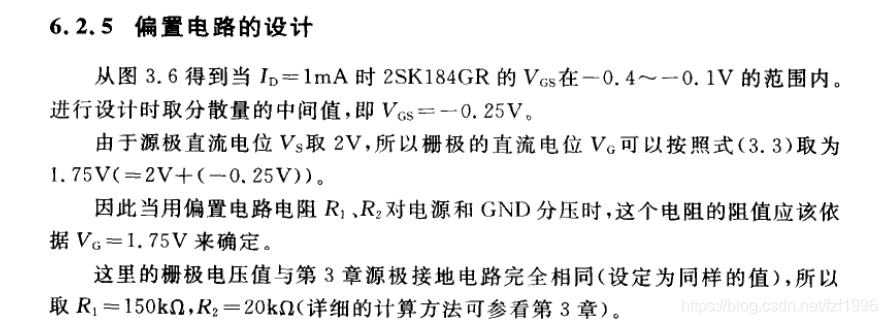

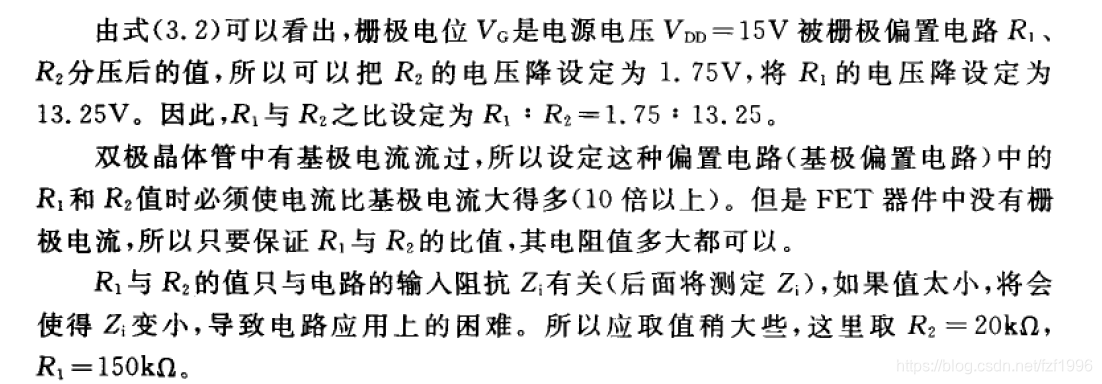

3、偏压VG
在这里插入图片描述

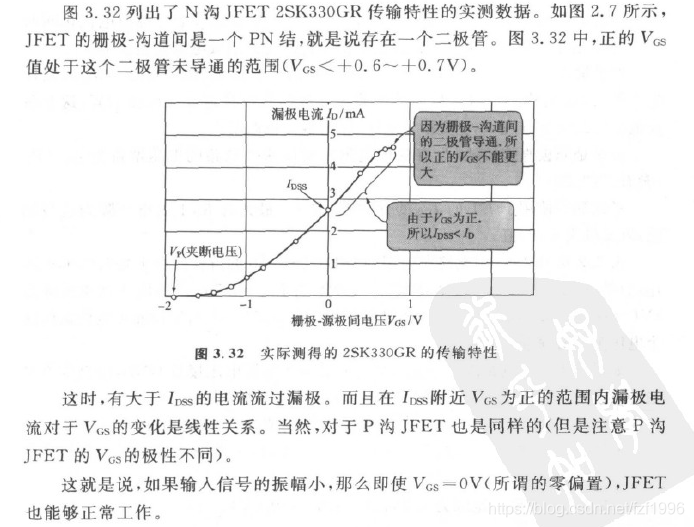

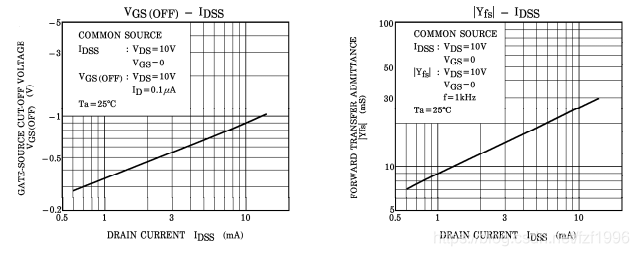

根据传输特性 VGS-ID
在这里插入图片描述
在这里插入图片描述

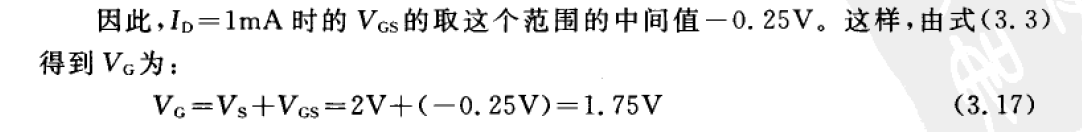

vgs=-0.7 vg=2-0.7=1.3
在这里插入图片描述
400k^2/50k=8k
在这里插入图片描述

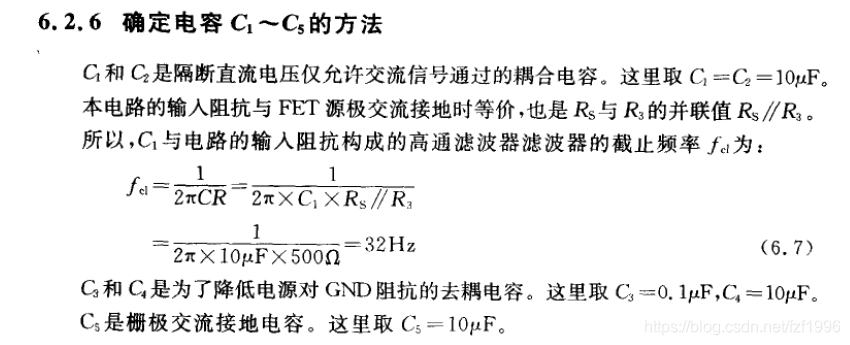

4、耦合电容和旁路电容

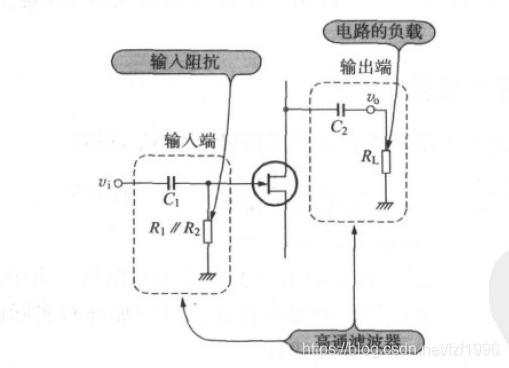

耦合电容 利用RC高通滤波器 输入输出去除直流成分
在这里插入图片描述

转折频率：
在这里插入图片描述

输入耦合电容与输入电阻
输出耦合电容与负载电阻

实际中是，根据转折频率，输入阻抗，负载电阻来计算耦合电容

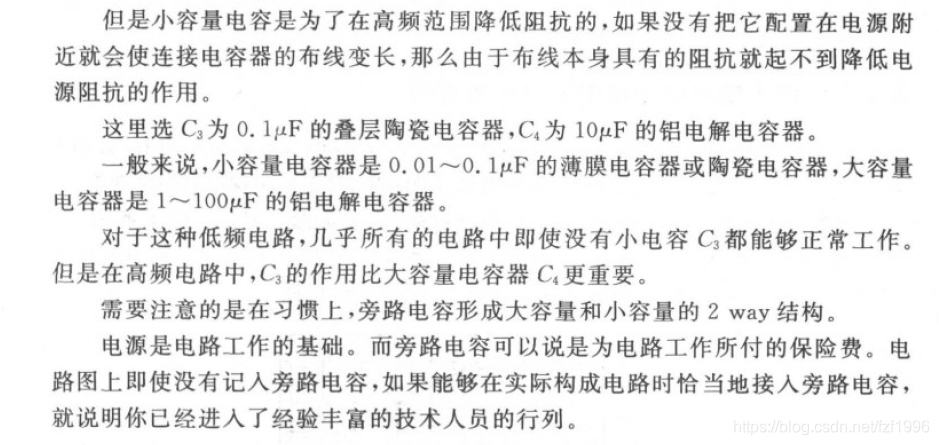

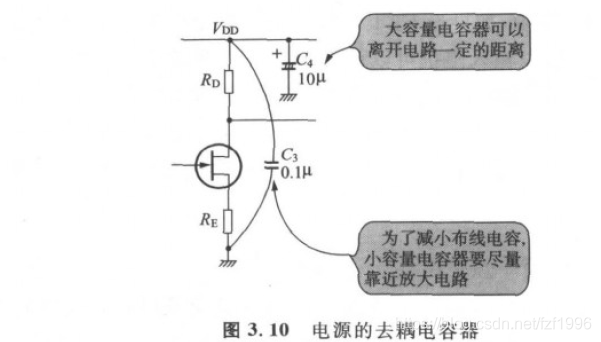

旁路电容
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

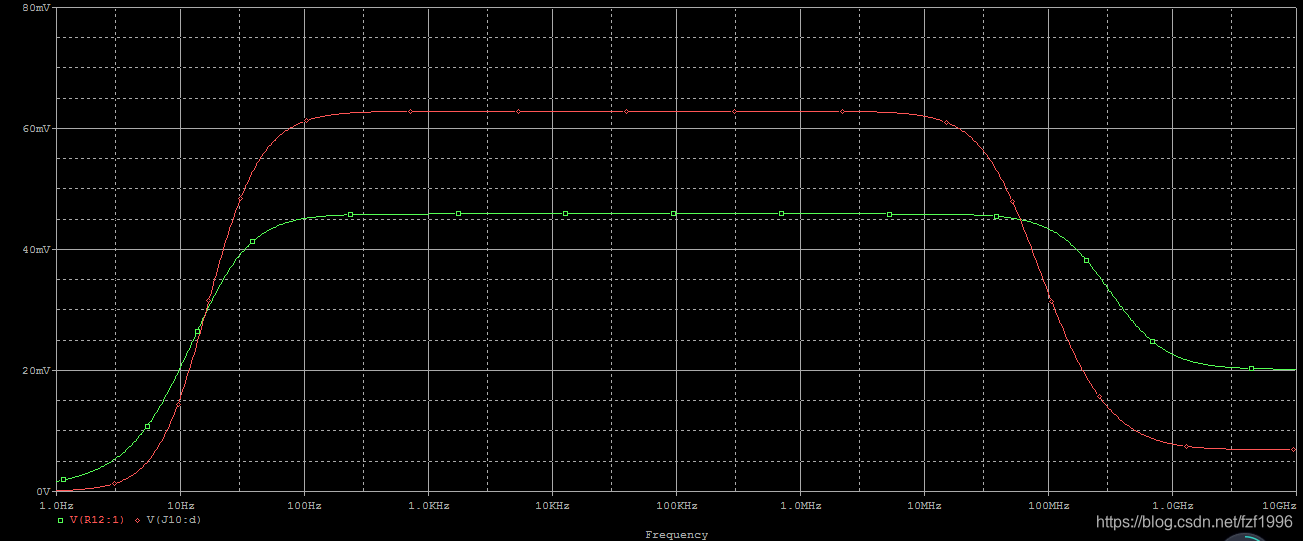

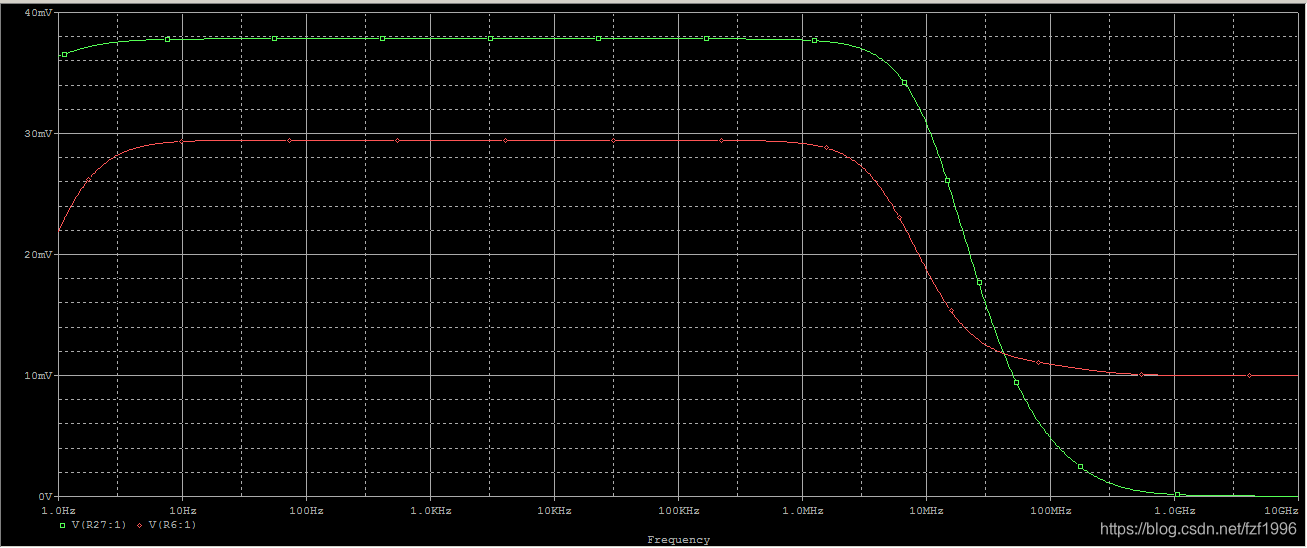

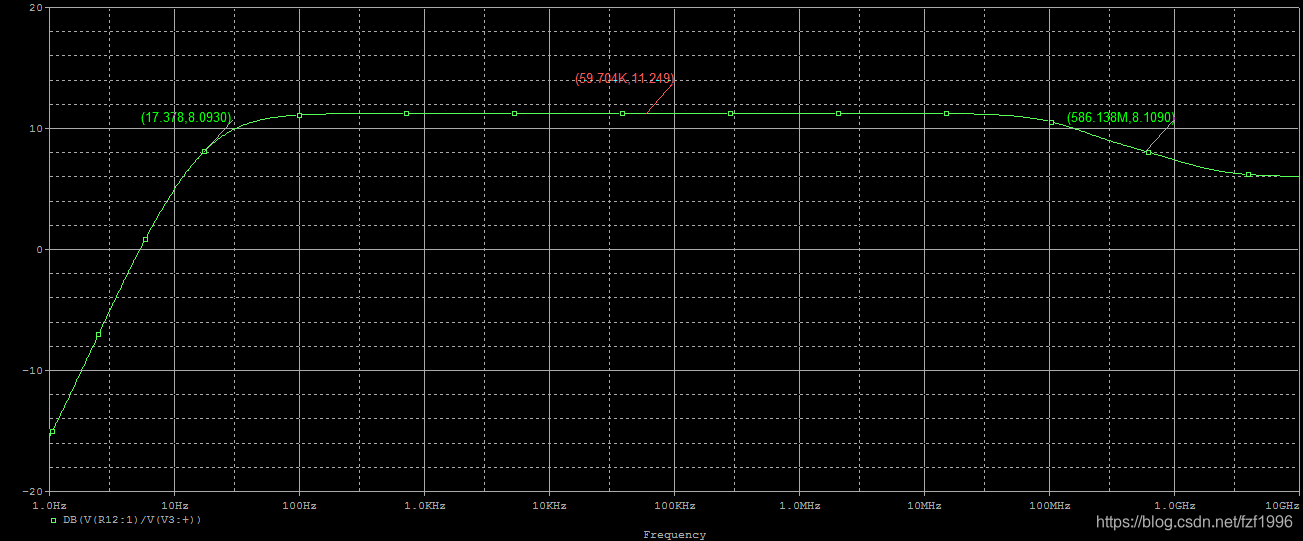

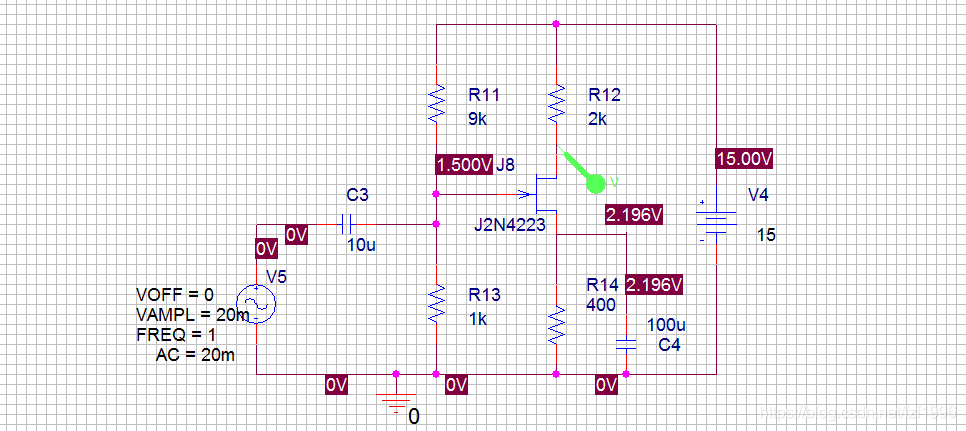

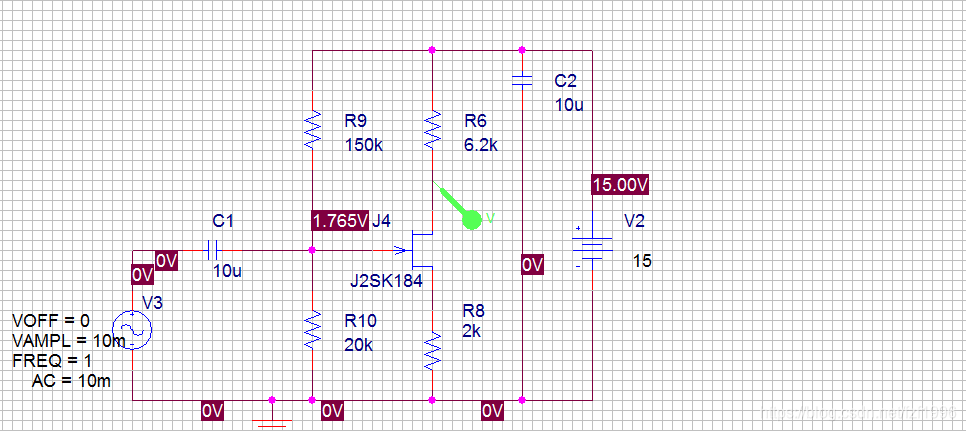

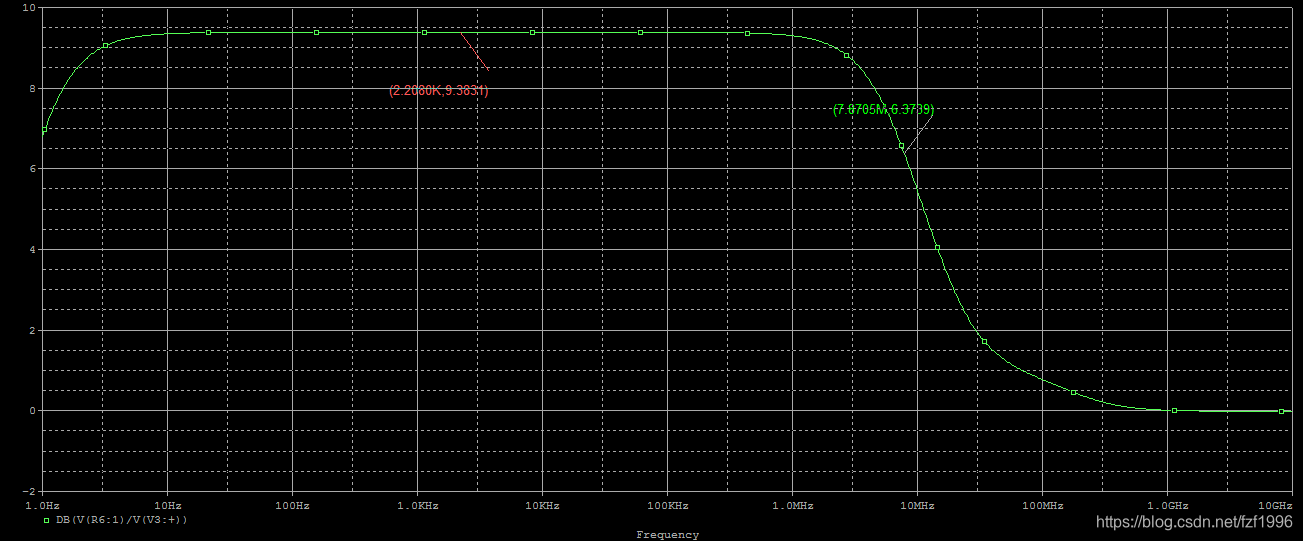

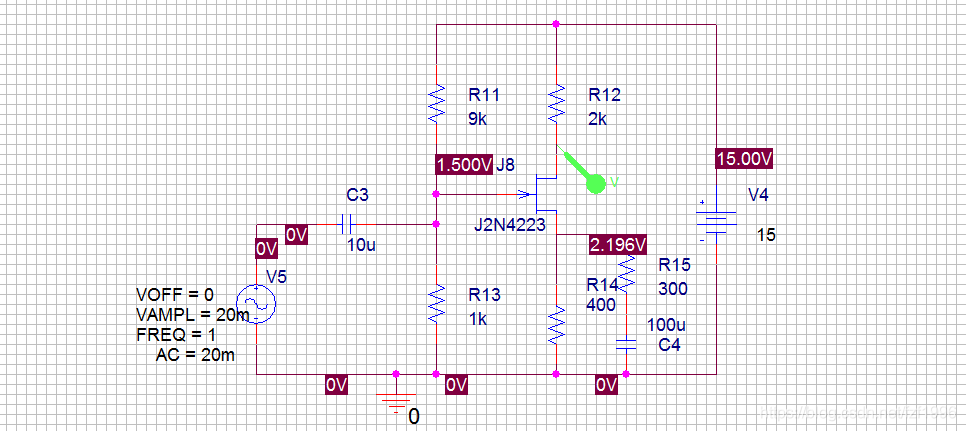

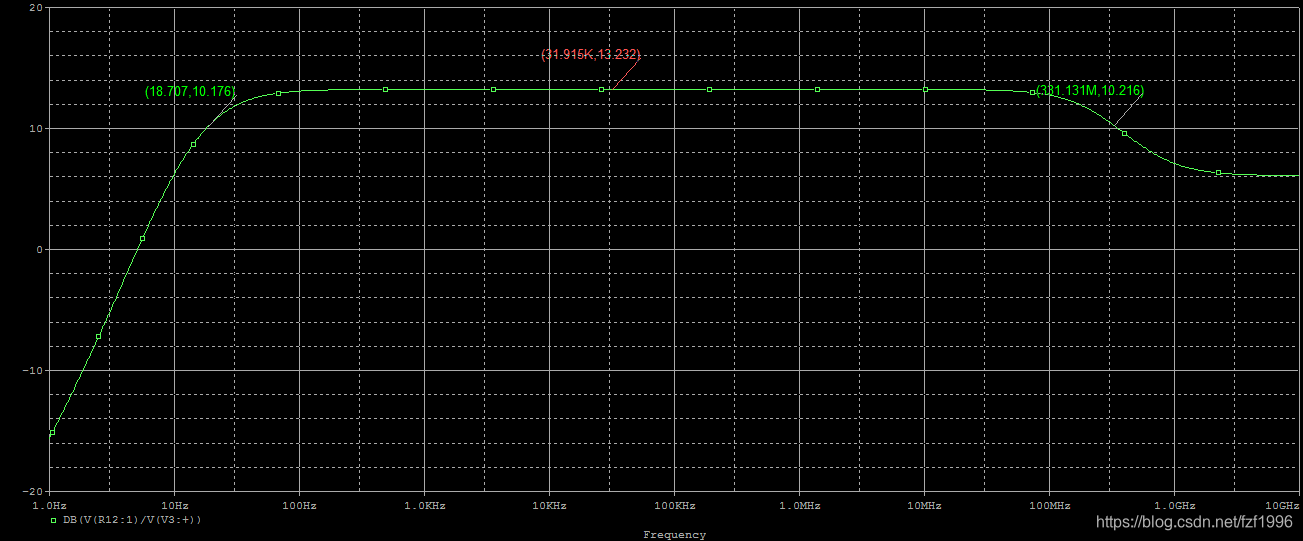

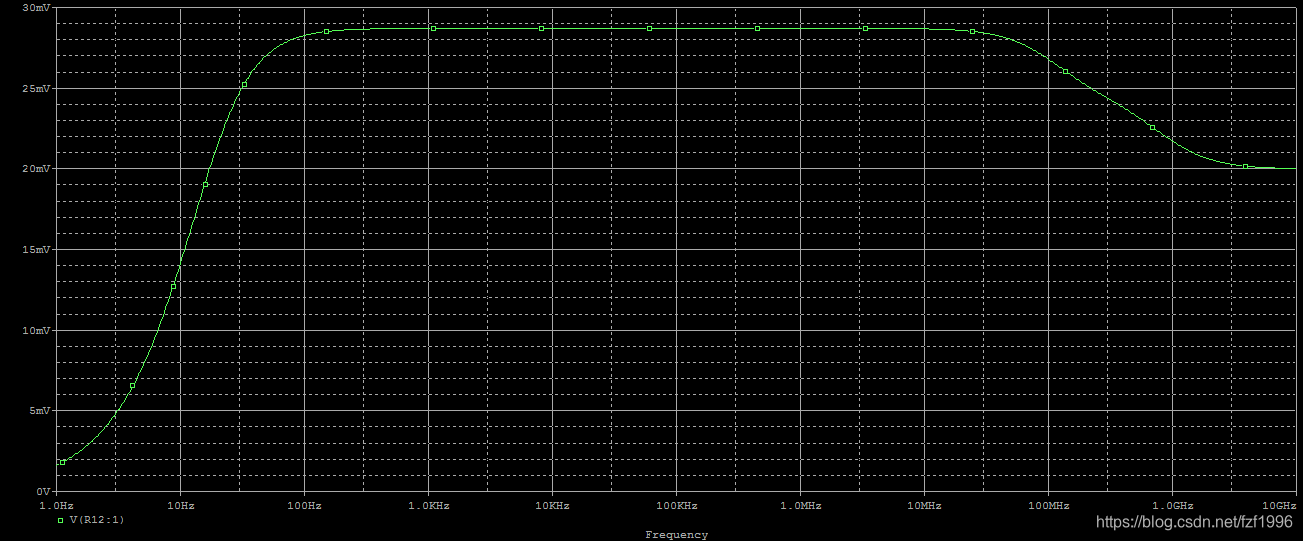

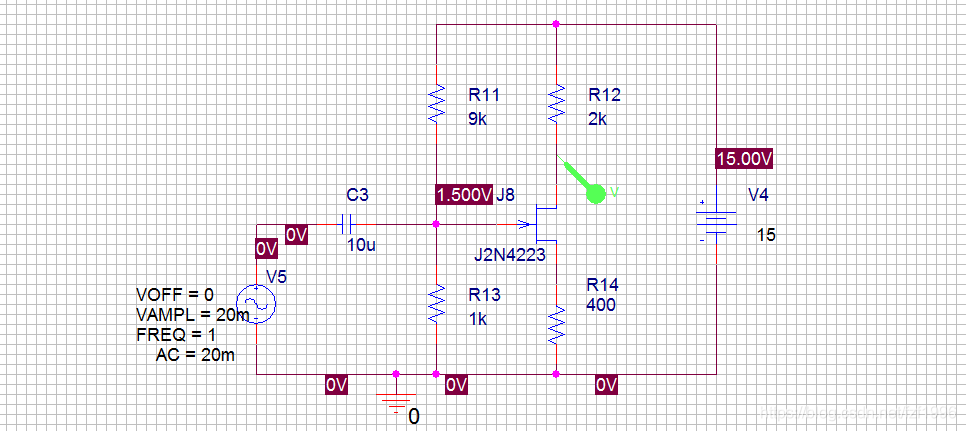

实际仿真效果;

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

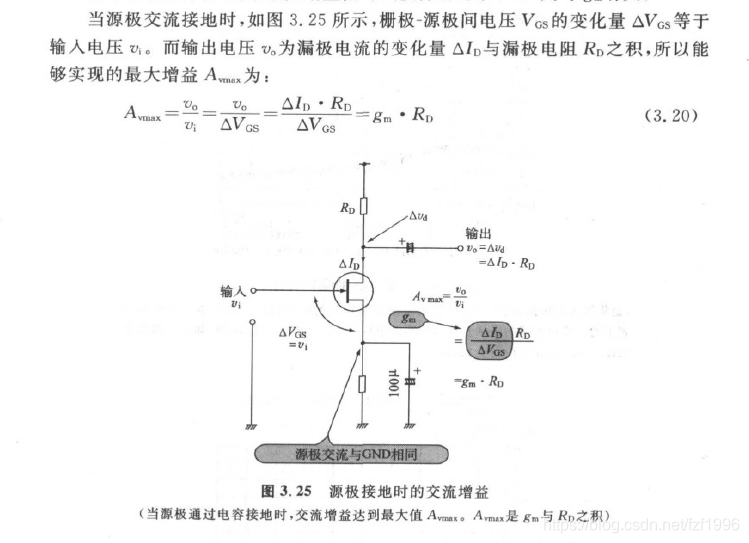

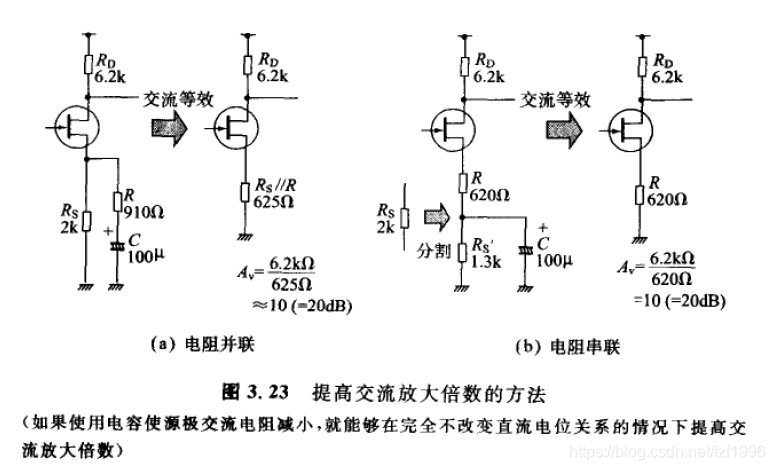

RS通过电容接地
在这里插入图片描述

在这里插入图片描述

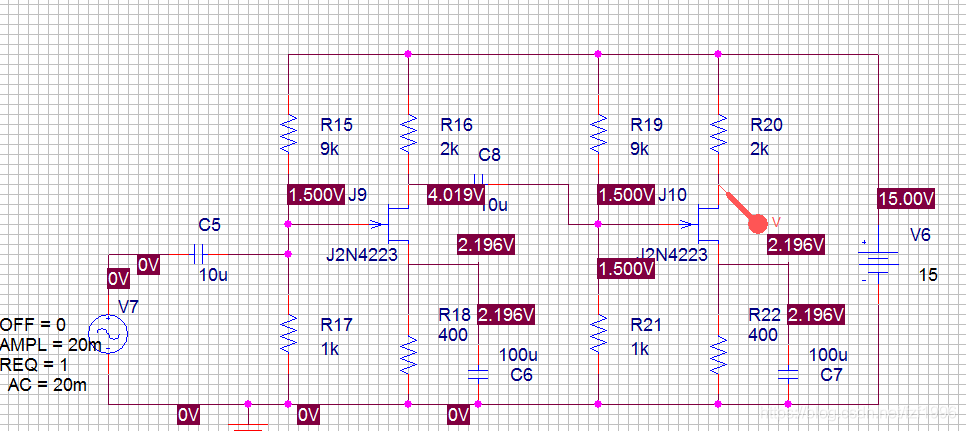

两级放大 带宽减到几十

在这里插入图片描述

在这里插入图片描述

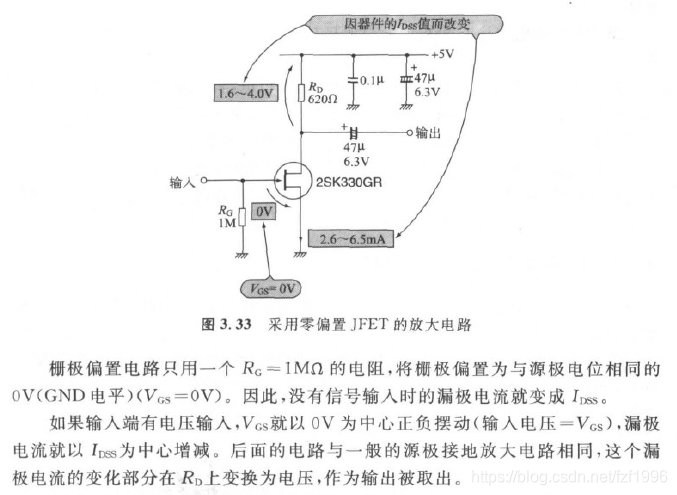

零偏置源极接地
在这里插入图片描述

在这里插入图片描述

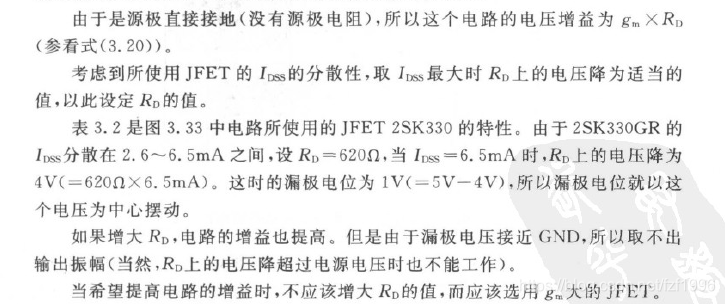

为了增大增益，增大跨到gm或者RD
RD不能增加太大

RD的取值怎么定呢？？
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

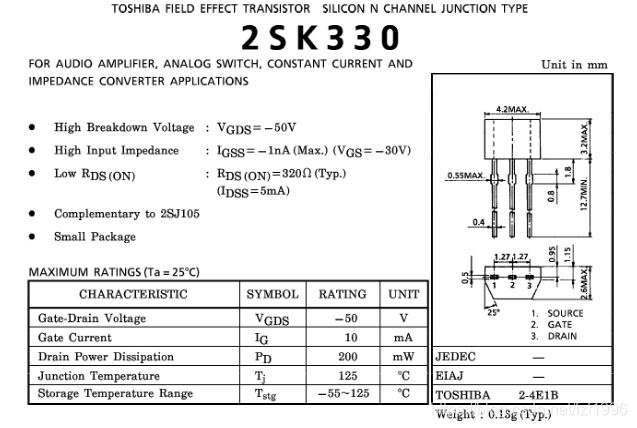

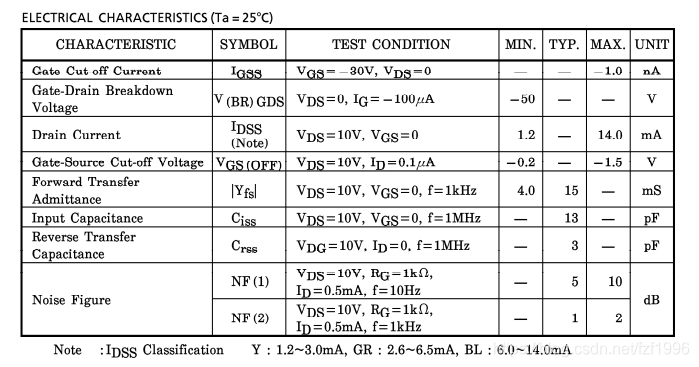

2SK330数据手册
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

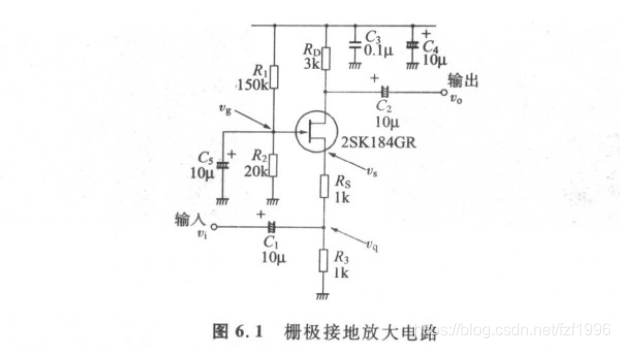

栅极接地
在这里插入图片描述
在这里插入图片描述

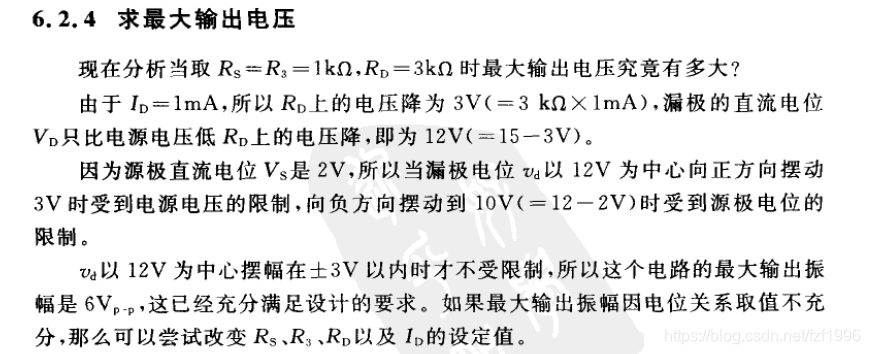

1、漏栅极电流 IS ID
