OR-341——IGBT驱动光耦，可替代ACPL-W341

OR-341具有MOSFET高输入阻抗和GTR低导通压降特性提供隔离反馈

高隔离电压

3.0 A 最大峰值输出电流 2.5 A 最小峰值输出电流

工业温度范围：–40°C 至 105°C

宽工作 VCC 范围

特征

轨到轨输出电压 。

带迟滞的 LED 电流输入

ICC（最大值） = 3mA 最大电源电流

VCM = 1500V 时最小共模抑制 （CMR） 20 kV/μs

宽 VCC 工作范围：10V 至 30V

工作温度范围宽，-40°C至105°C。

安全认证:UL,VDE,CQC,CE

符合 RoHS、REACH 标准 MSL I 级。

指示

OR-341包含一个AlGaAs LED，该LED通过光学耦合到具有功率输出级的集成电路。该光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围提供了栅极控制器件所需的驱动电压。该光耦合器提供的电压和高峰值输出电流使其非常适合直接驱动额定值高达1200 V/ 100 A的IGBT。

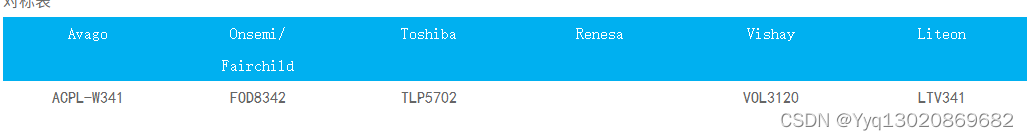

对标表

应用范围

车载空调

车载充电器

IGBT/MOSFET 栅极驱动

AC/DC逆变器

开关模式电源

电车充电桩

电磁炉

工业控制

光伏逆变器

工业逆变器

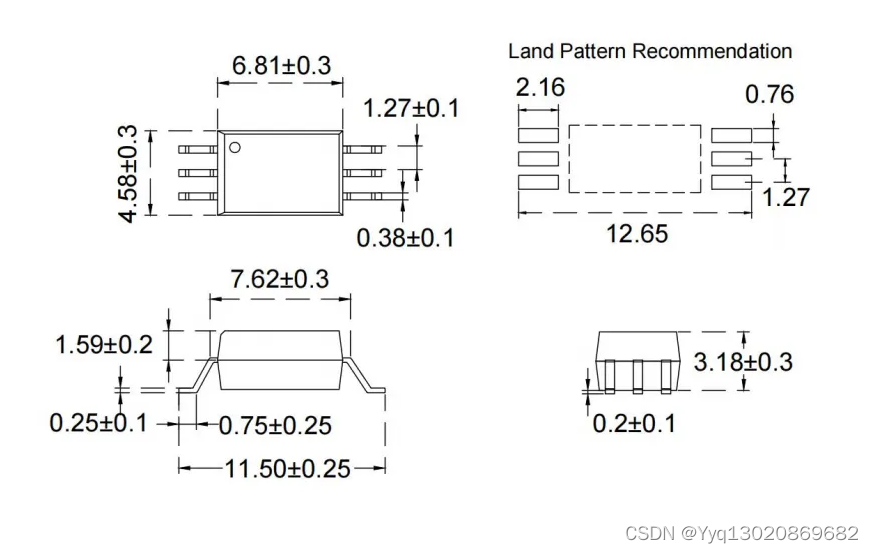

产品规格
