Current mirror

一、Basic

1、vdsat越大，匹配性越好，gm越小，噪声性能越好；电压裕度小。

2、Current mirror 设计中需要考虑的因素

1）、电流镜像精度（电流匹配）  随机失配、系统失配

2）、输出阻抗

3）、输出电压范围

4）、噪声

二、失配

1、系统失配

• 温度梯度、湿度梯度、应力梯度
• 系统失配和设计（schematic、layout）有关

2、随机失配

 Vov很大，K和W/L决定失配；

Vov很小，Vth的失配决定整个电流失配。

三、几种偏置结构

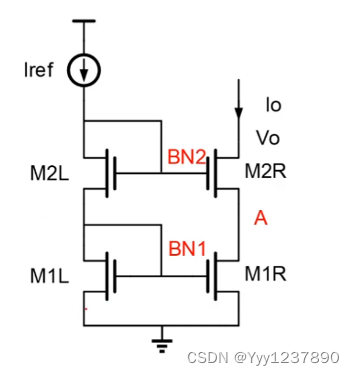

1、基本cascode偏置

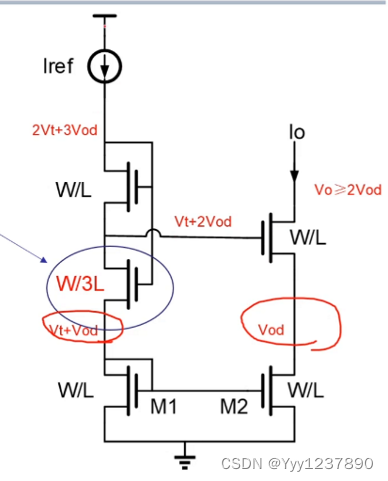

2、改进型 cascode 偏置：2支路

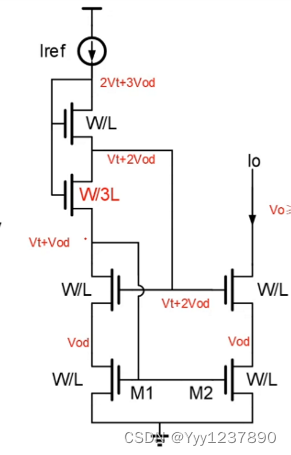

3、改进型 cascode 偏置：单支路

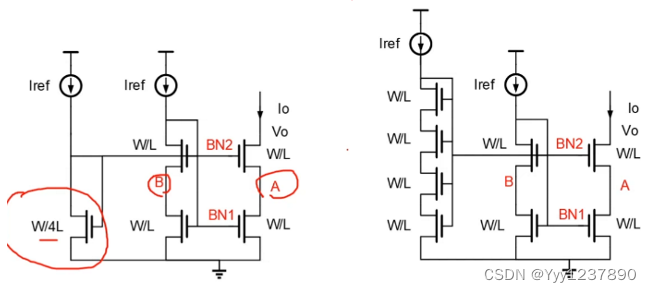

4、单支路无系统失配

四、一些考虑

1、cascode 管几乎不贡献失配和噪声，只用考虑输出阻抗和电压余量

gm大，vdsat小

2、cascode管的L不用太大，在增加W的基础上减小L，可以维持WL不变的情况下 增加gm。
