MOS电容C-V曲线绘制方法

最新推荐文章于 2024-06-13 14:02:06 发布
最新推荐文章于 2024-06-13 14:02:06 发布
阅读量4.6k 收藏 19
点赞数 2
文章标签： c语言 开发语言 后端
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Yyy1237890/article/details/121916617
版权

 方法一：

  • dc扫描 AVDD 从-3扫到3V
  • tools-result Brower-dcOpinfo-选定M0的Cgg

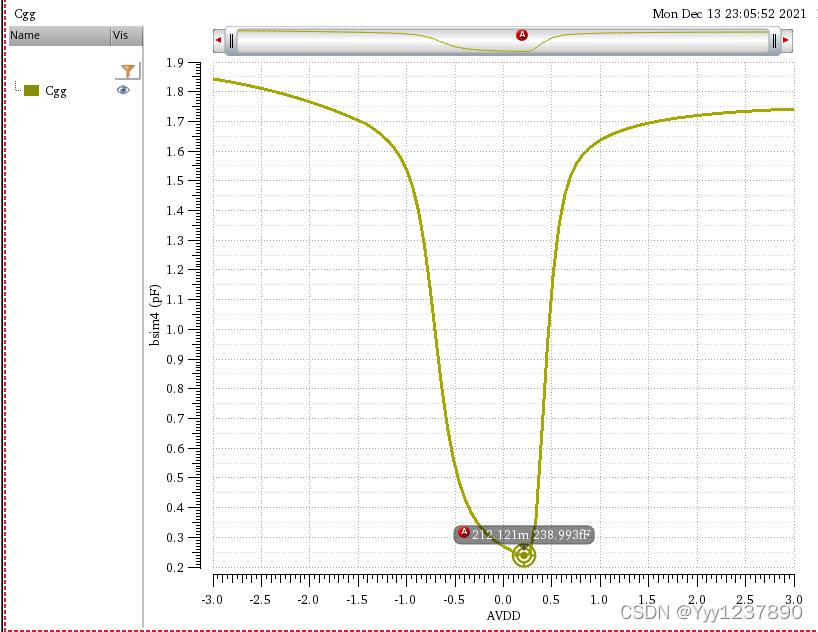

  • 得到图线：

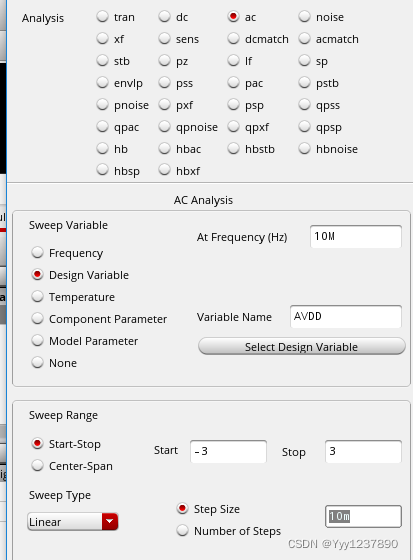

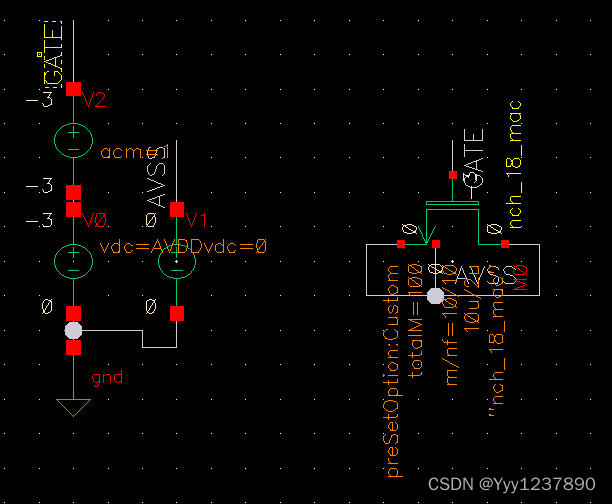

 方法二：ac仿真

  •  保存节点电流
  • ac 幅值1V

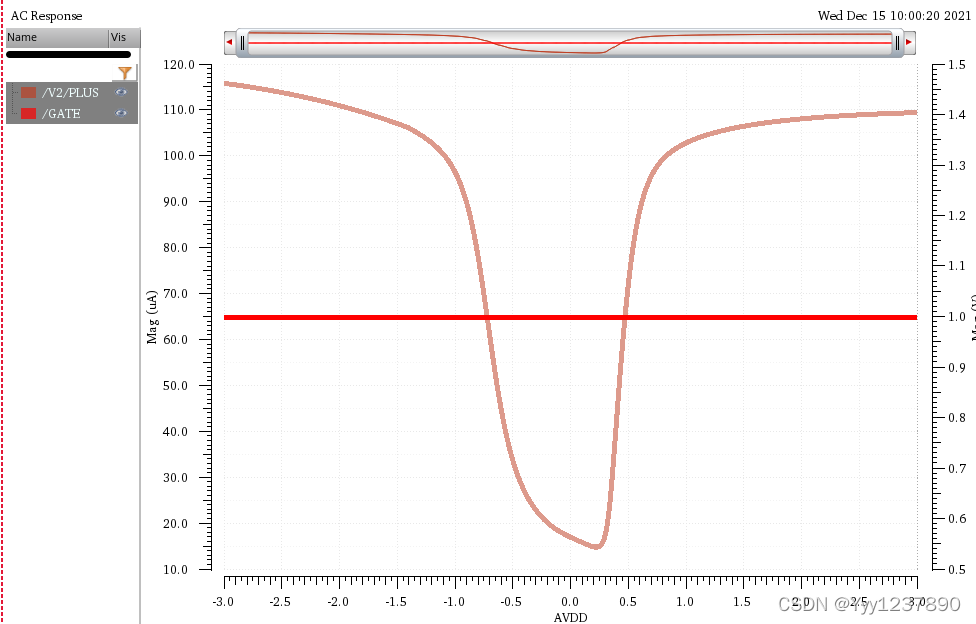

  • 输出看GATE节点电流曲线：

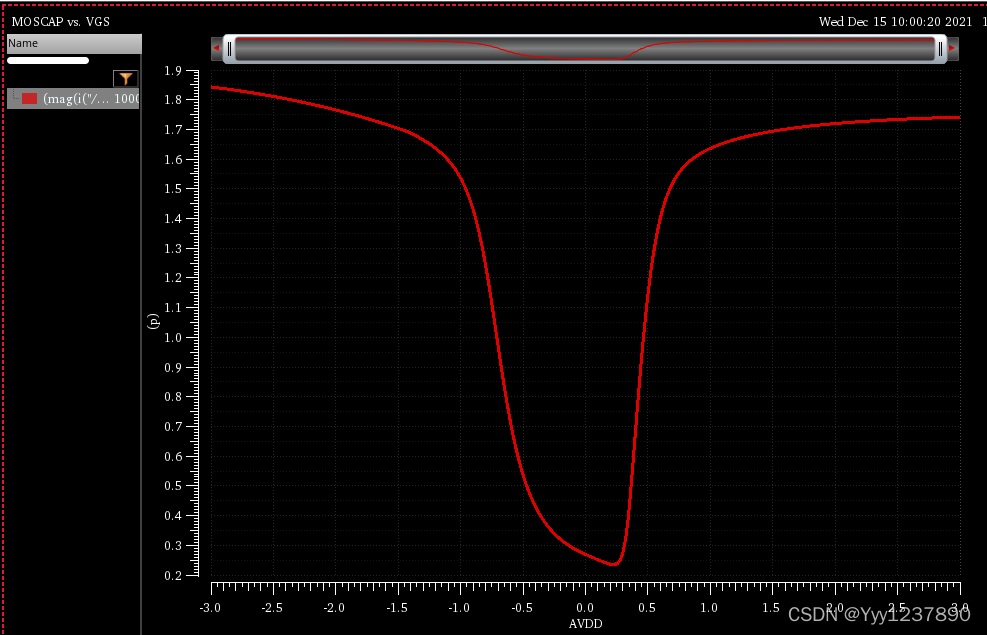

需要处理数据：

z=1/(sc)    z=v/i     i=sc*v=2*pi*f*c*v     c=i/(2*pi*f*v)

f=10M    v=1V
