【项目实践】Ulike充电牙刷拆解

前言

  用了一段时间的充电牙刷，某一次突然没电了，按键也没有反应。无奈只能废弃。最近略微得了些空闲，想着把它拆解看看里面的结构和电路。以下是鼓捣过程记录。

为什么不能直接抽出来？

  在网上看到很多拆解视频，都是打开后盖之后，直接整体抽出来的，但是不知道为什么我这个根本抽不动，怀疑是有什么结构设计或者胶粘之类的。然后直接暴力拆解之后，发现确实是有一个卡扣：

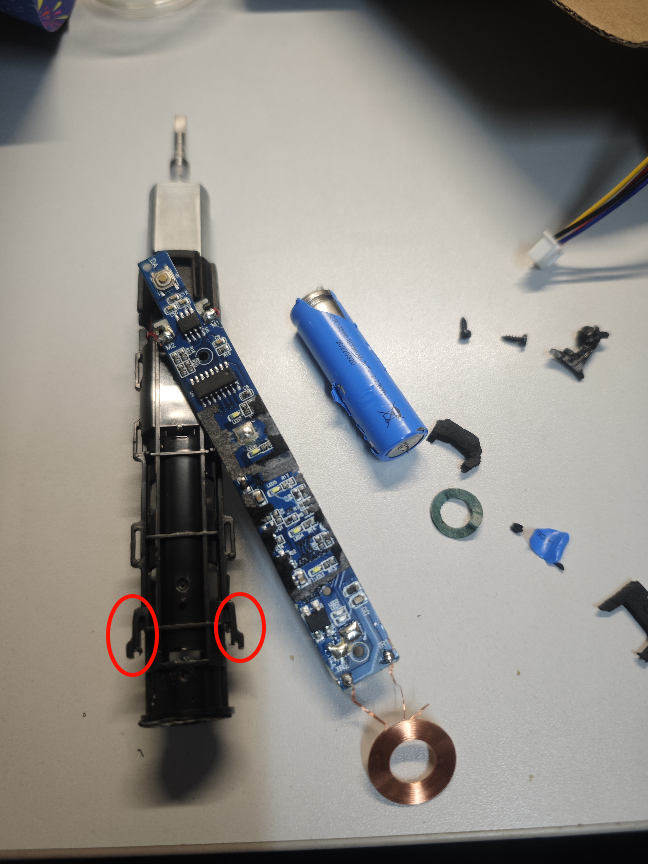

搭配侧壁的两个凹槽，这两个卡扣，使得它插入很简单，但拔出基本不可能

电路分析

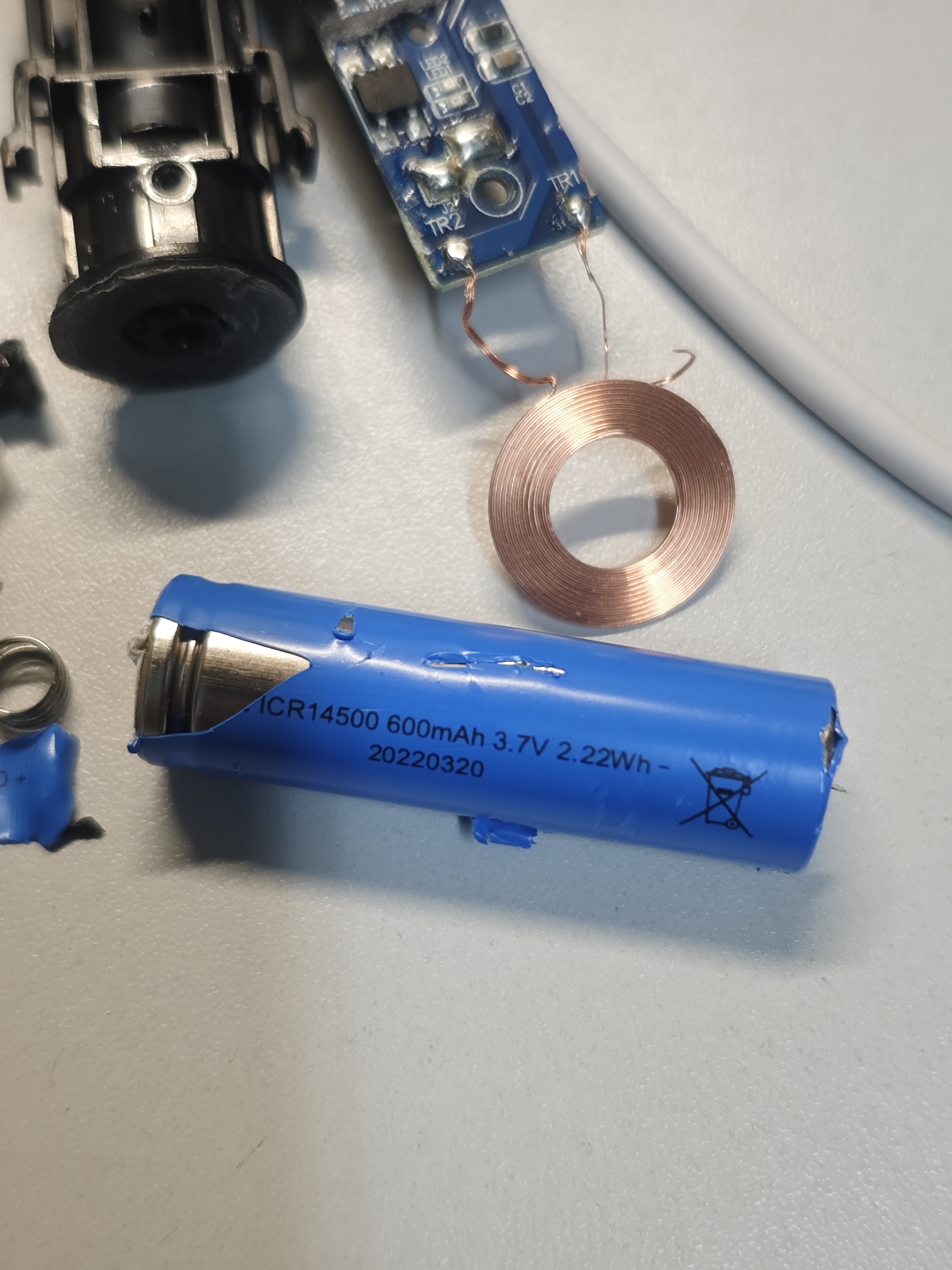

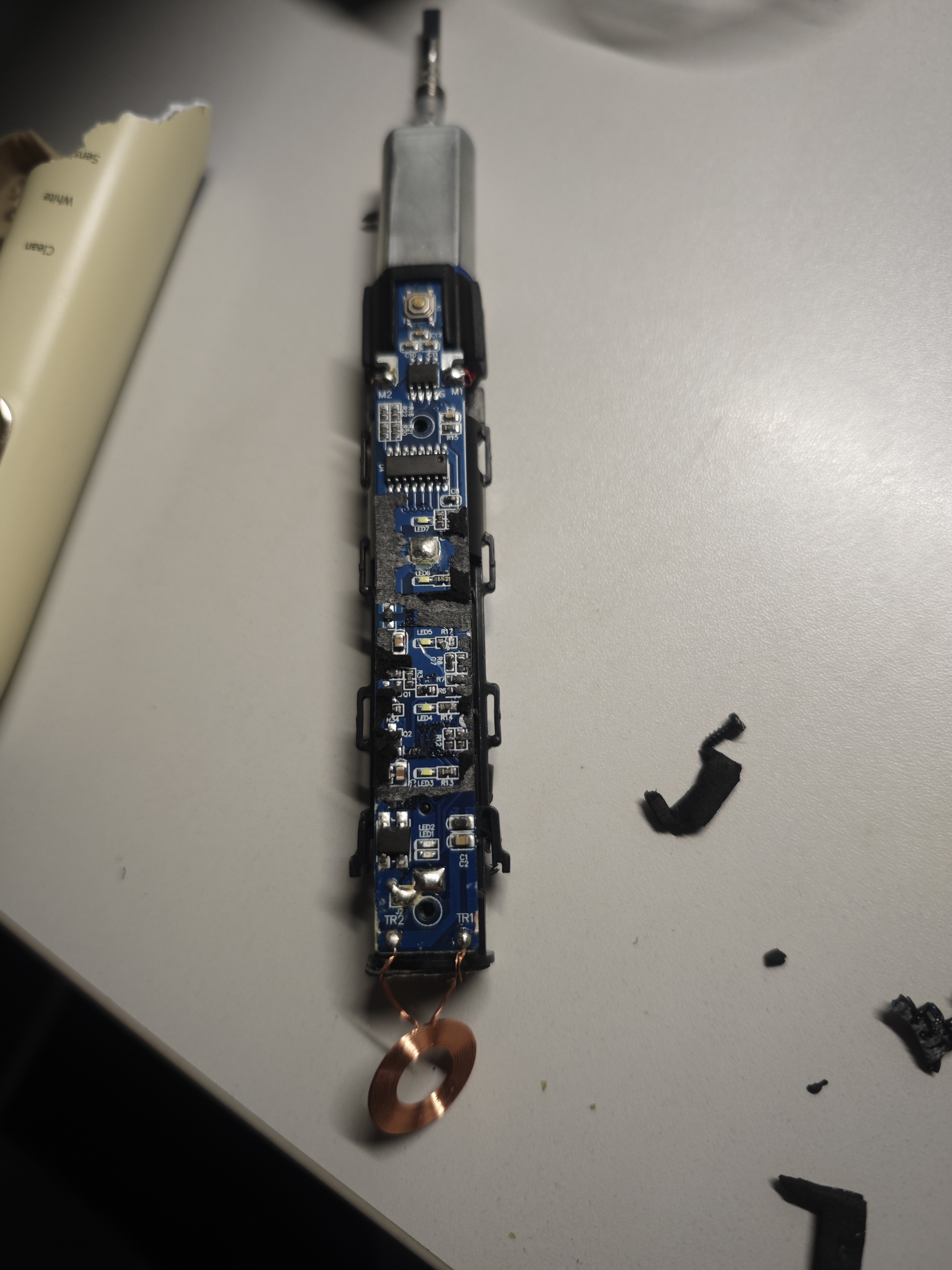

  电路其实很简单，因为是无线充电，得到的是交流电，所以首先需要使用一个整流桥，这里使用的是KMB16F【数据手册】；显示方面，就是有一个显示当前刷牙模式的指示灯，是通过电路板上等间距的led实现的，包括充电的红灯和绿灯，都是0805的LED；电机控制方面，使用的是一个可能比较老的芯片：TMI8118S【数据手册】；电池方面，使用的是7号的可充电电池，参数如下：

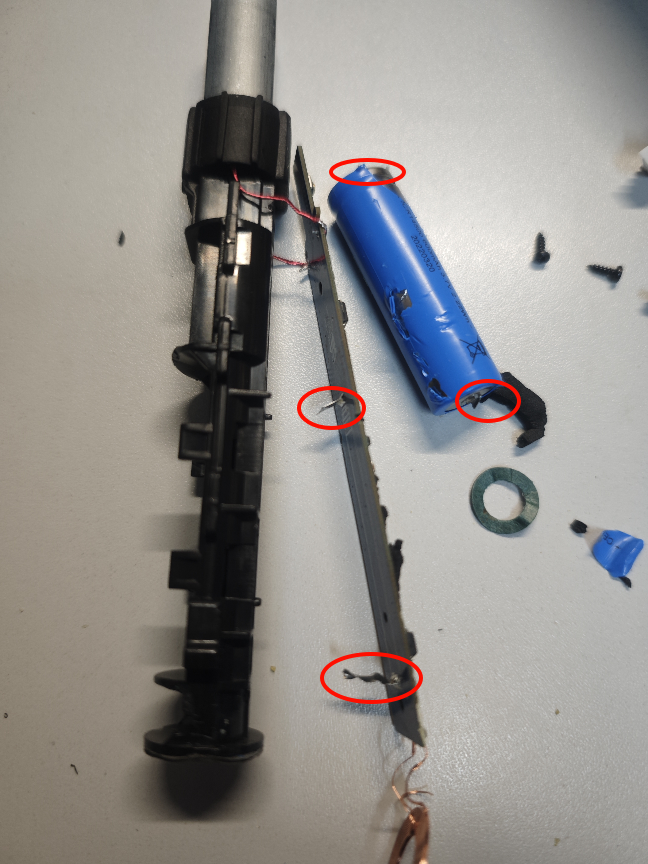

电池两极焊接两个极耳，极耳穿过塑料框架，焊接到电路板上，接触的同时起到固定电路板在塑料框架上的作用：

最后是控制部分，又是经典的抹掉丝印，SOP-16封装的芯片，之前拆小风扇的时候也见过类似的，最后判断为某不知名的廉价可编程芯片。

问题出在哪

  拆完了总得知道这玩意为什么坏，最后通过测电压发现是电池严重损坏，只有零点几伏。想来应该是我之前充电器一直插着电的原因吧，确实也没在电路板上看到有专门的充电管理芯片，这电路还是有点简陋了。
