为什么M3568核心板上由四个连接器，却有黑白两种颜色？

本文揭秘了M3568核心板上连接器颜色差异的设计理念，解释了不同颜色连接器对高速信号传输性能的影响，并展示了如何通过巧妙设计来平衡性能与成本。

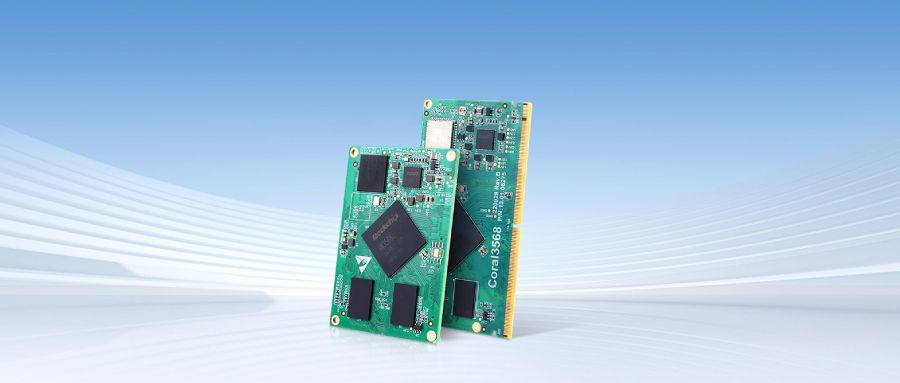

M3568核心板配备了四种连接器，为何用到两种颜色去标识，这是出于什么目的考虑呢？

其实这样设计是为了满足不同的传输速率需求，M3568核心板中黑色连接器支持最高5Gbps的传输速率，而白色连接器则支持高达10Gbps的速率。这种区分是基于高速信号传输时，连接器的插入损耗和特征阻抗对信号质量有显著影响的考虑。

RK3568处理器提供了多种高速接口，包括：

• PCIe 3.1，传输速率为8GT/s，x1模式下可达8Gbps。
• SATA 3.0，传输速率为6Gbps。
• USB 3.0，传输速率为5Gbps。

为了确保这些高速接口的性能，我们通过高速连接器（白色）将信号引出，而将串口、以太网和GPIO等低速信号通过低速连接器（黑色）引出。这样的设计不仅保证了高速信号的传输质量，同时也考虑了成本效益，实现了性能与成本的平衡。

如果您对M3568核心板有进一步的问题或想了解更多信息，欢迎在评论区留言咨询。
