PCB免费打板步骤

首先我们需要到嘉立创官网下载 jialichanug下单助手 ；然后打开自己使用的PCB设计软件，例如立创EDA，Altium Desigr（AD），PADS等；导出已制作好的PCB（gerber）文件，其次就是打开事先下载的嘉立创下单助手，进行下单。最后便是等着收货啦。

下载嘉立创下单助手

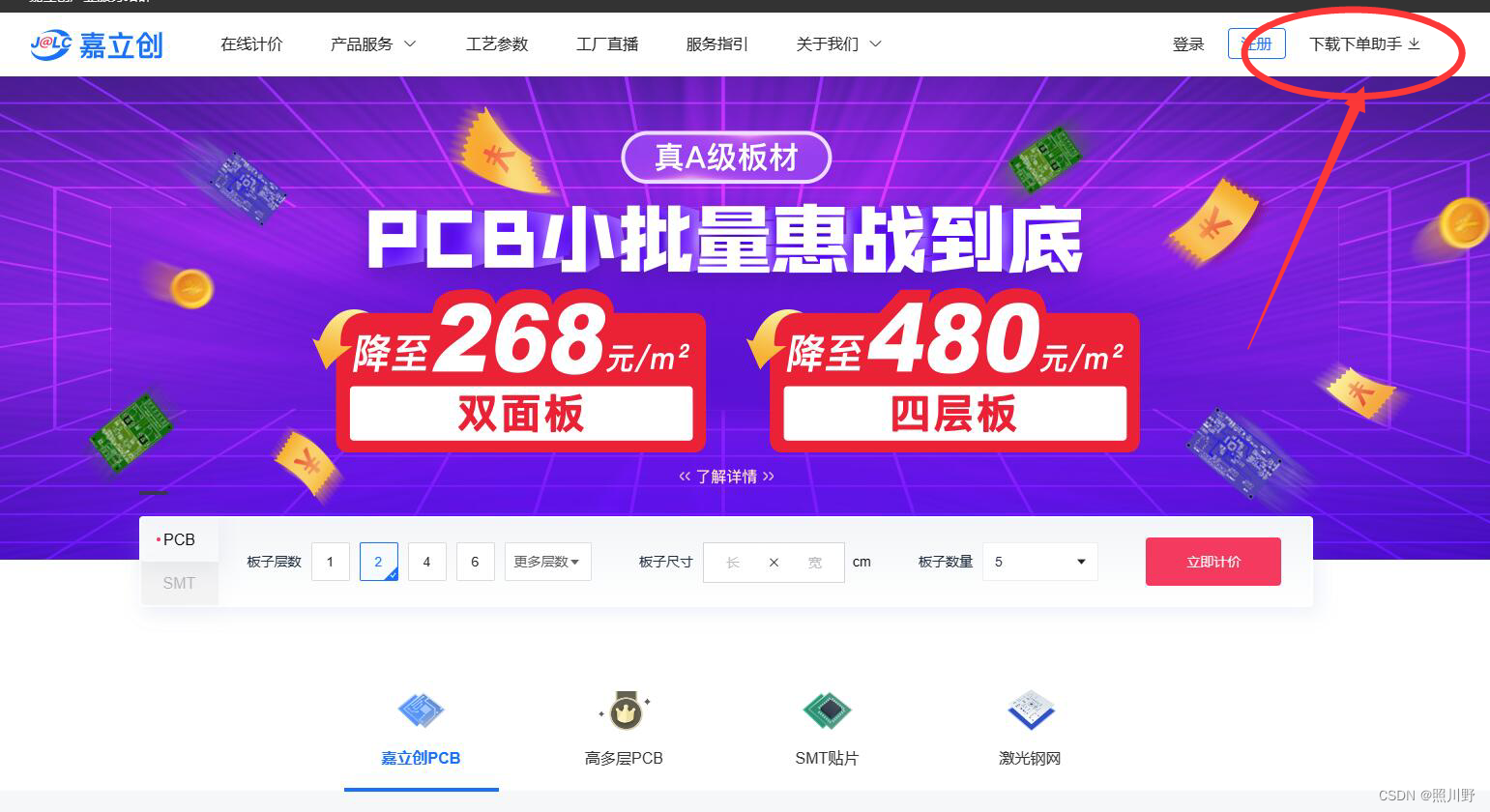

1：到嘉立创官网下载下单助手；

 2：下载成功安装后，直接打开

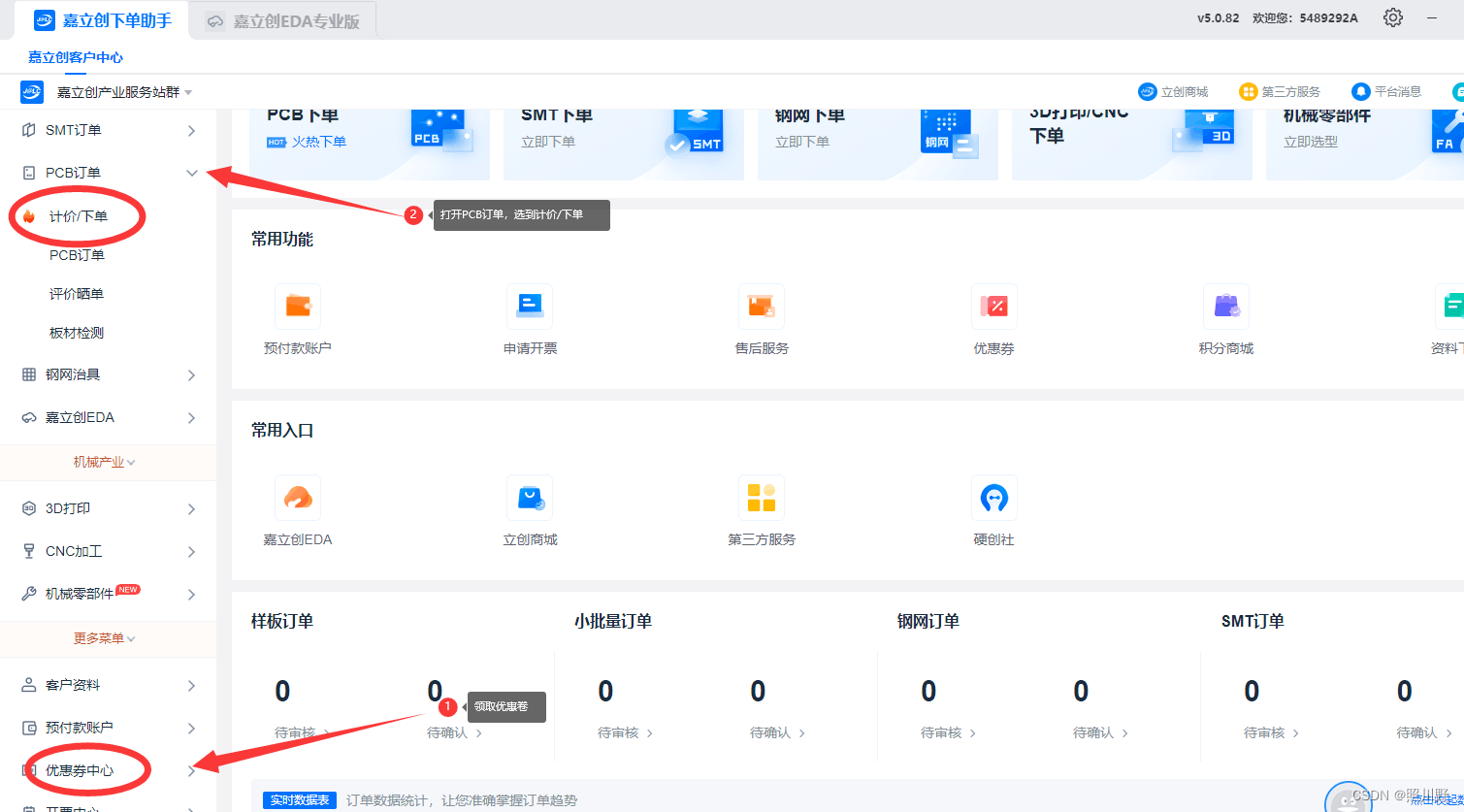

3：如图所示

4：领取 优惠券：如下图，根据个人需求领取即可
