PCB打板注意事项

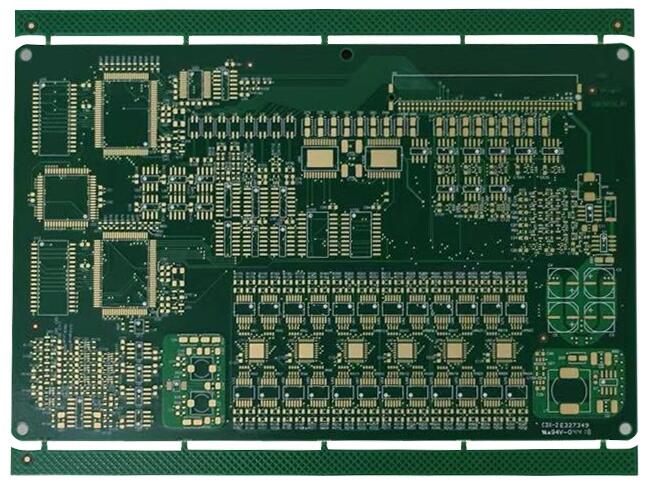

1、PCB介绍

　　PCB的英文全称Printed CircuitBoard，PCB的中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

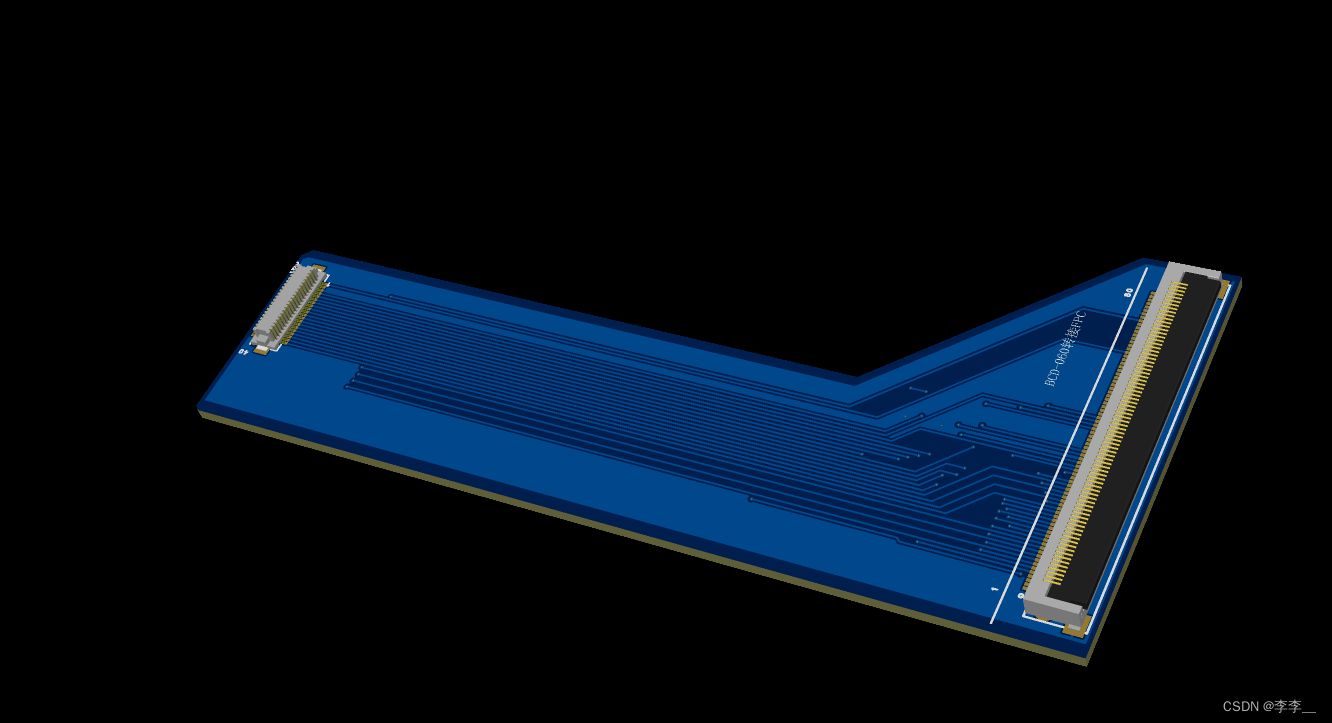

　2、PCB打板

　　PCB打板就是指印制电路板在批量生产前的试产，主要应用为电子工程师在设计好电路，并完成PCB之后，向工厂进行小批量试产的过程，即为PCB打板。而PCB打板的生产数量一般没有具体界线，一般是工程师在产品设计未完成确认和测试之前，都称之为PCB打板。

　3、PCB打板的要求

　　在外发打板的时候，一定要注明工艺要求，比如，表面处理，板厚，数量，油墨颜色，是否需要加急等，都需要说明，否则打出来的板，可能与实际有出入。

PCB打板注意事项

        1、材料：第一个要说明PCB的制作材料是需要什么样的，目前最普遍的是用FR4，主要材料是环氧树脂剥离纤维布板。

　　2、板层：要说明你制作PCB的层数。

　　3、是单片出货，还是需要拼板出货，如果要拼板出货，要几拼几，是否需要加工艺边，都需要详细说明，最好是有拼板示意图。

　　4、板厚：板子的厚度，目前玻纤板用得比较多的是0.6mm、0.8mm、1.0mm、1.2mm、2.0mm、3.2mm等等。

　　5、线和孔：最小线宽线距，和最小孔径。

　　6、阻焊颜色：颜色有好几种可根据公司要求来进行选择，一般的是绿色

　　7、丝印颜色：PCB上的丝印的字体和边框的颜色，一般选择为白色。

　　8、铜厚：一般根据PCB电路的电流来进行科学计算铜的厚度，一般越厚越好，但成本会更高，所以需要合理平衡。

　　9、过孔：是否覆盖阻焊：过阻焊就是将过孔绝缘起来，否则就是让过孔不绝缘。

　　10、表面涂层：有喷锡、沉金、镀金、OSP、沉锡、沉银等。

　　11、数量：制作PCB的数量要说明清楚。

　　12、测试：是否需要测试，有些工厂是要单独说明，有些工厂是默认的。

　　13、有无特殊要求，比如半孔，包边，阻抗等等。
