前言

"嘉立创打板教程，从零开始，精通PCB设计与智造，助力电子创新，开启您的智造之旅！"

一、如何将PCB文档转为Gerber文件进行打板

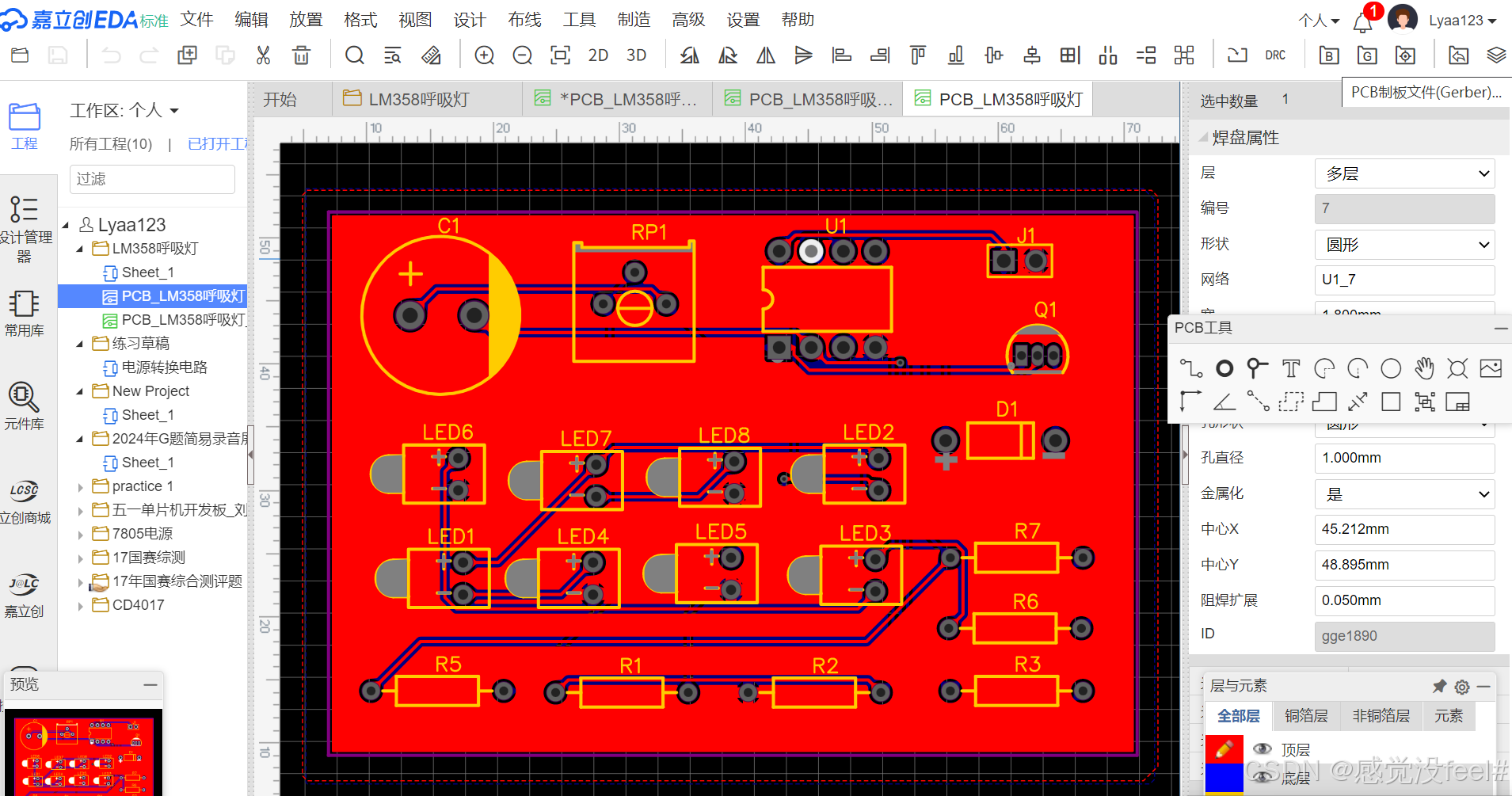

（1）如图：在右上角工具栏选择“PCB制板文件（Gerber）”

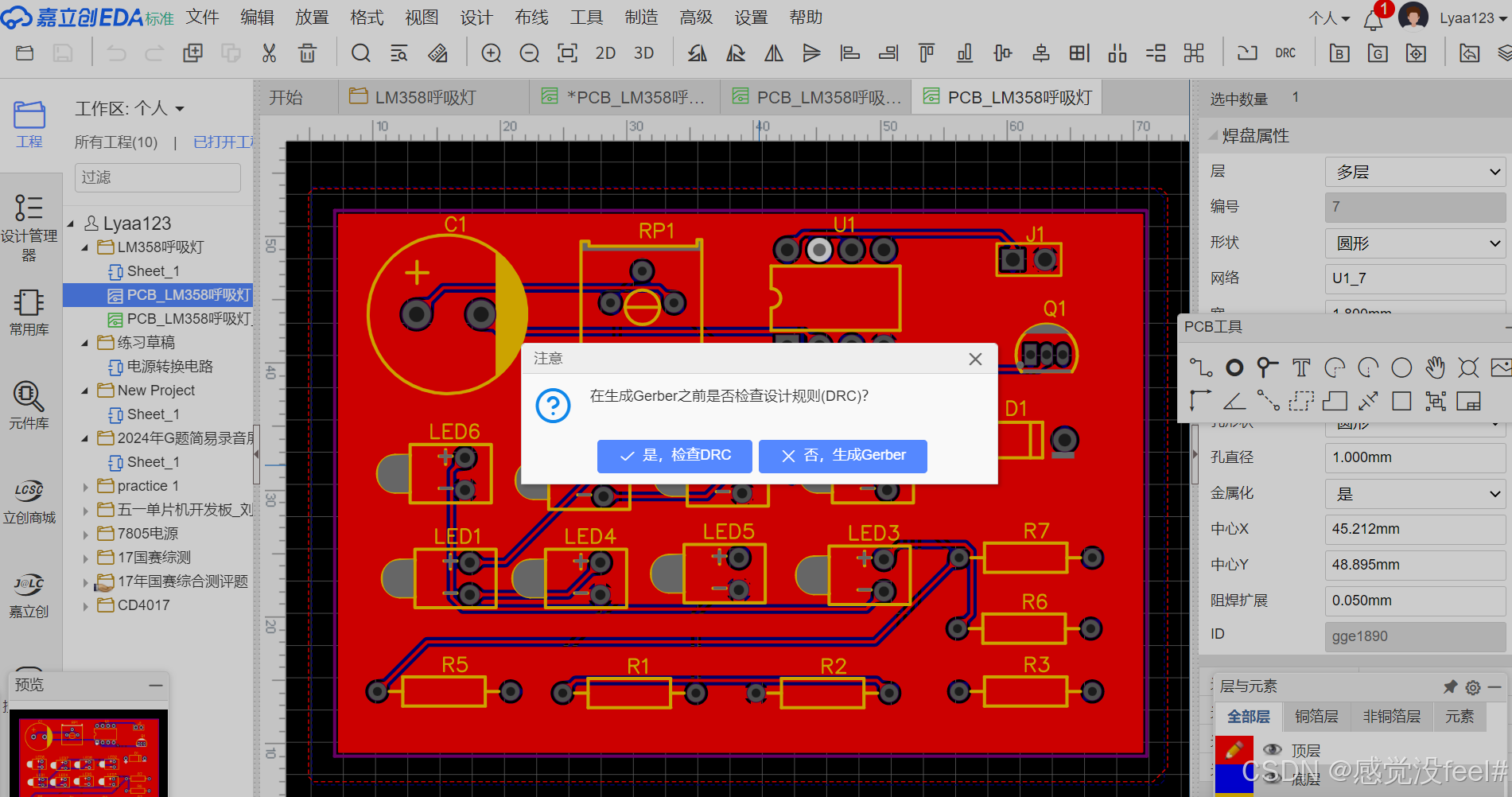

（2）点击之后，会弹出如图窗口，如果你能够确保你的PCB文件没问题，那么可以选择“否”，如果不能的话，我们最好选择“是”，以确保我们打出来的PCB板子没问题。

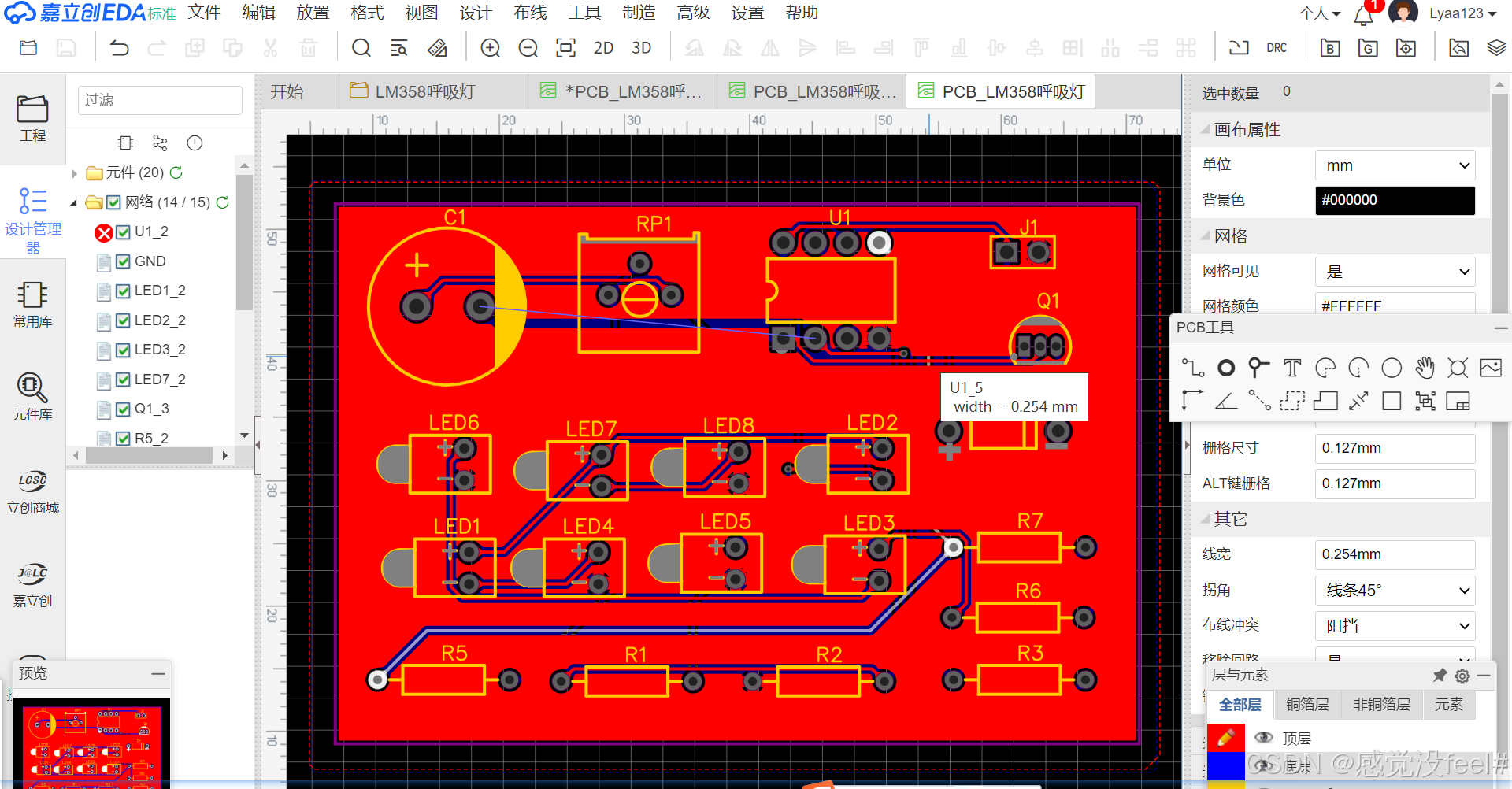

（3）如果存在DRC错误，将会显示如下图所示，我们将错误解决之后再进行生成Gerber文件

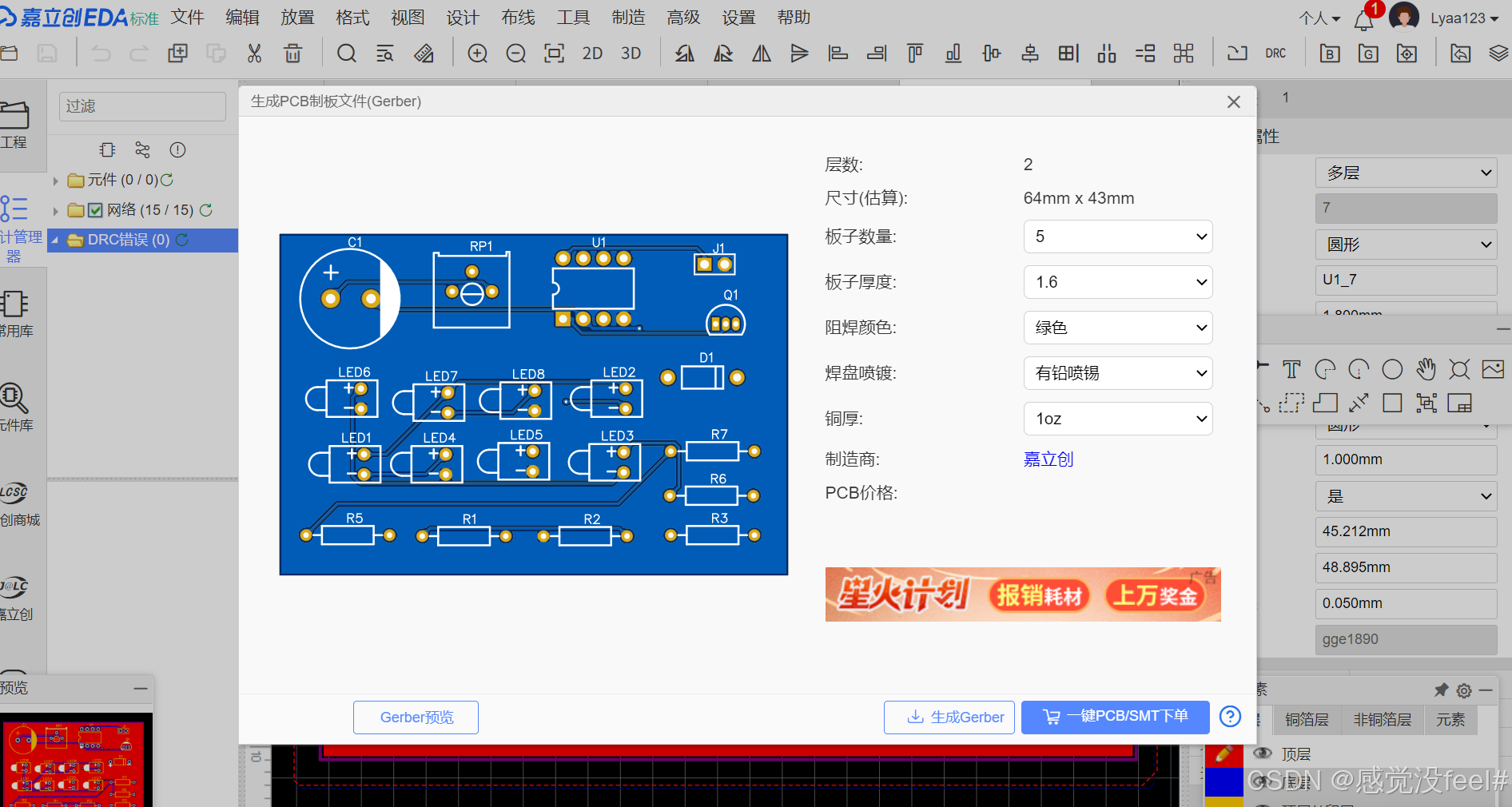

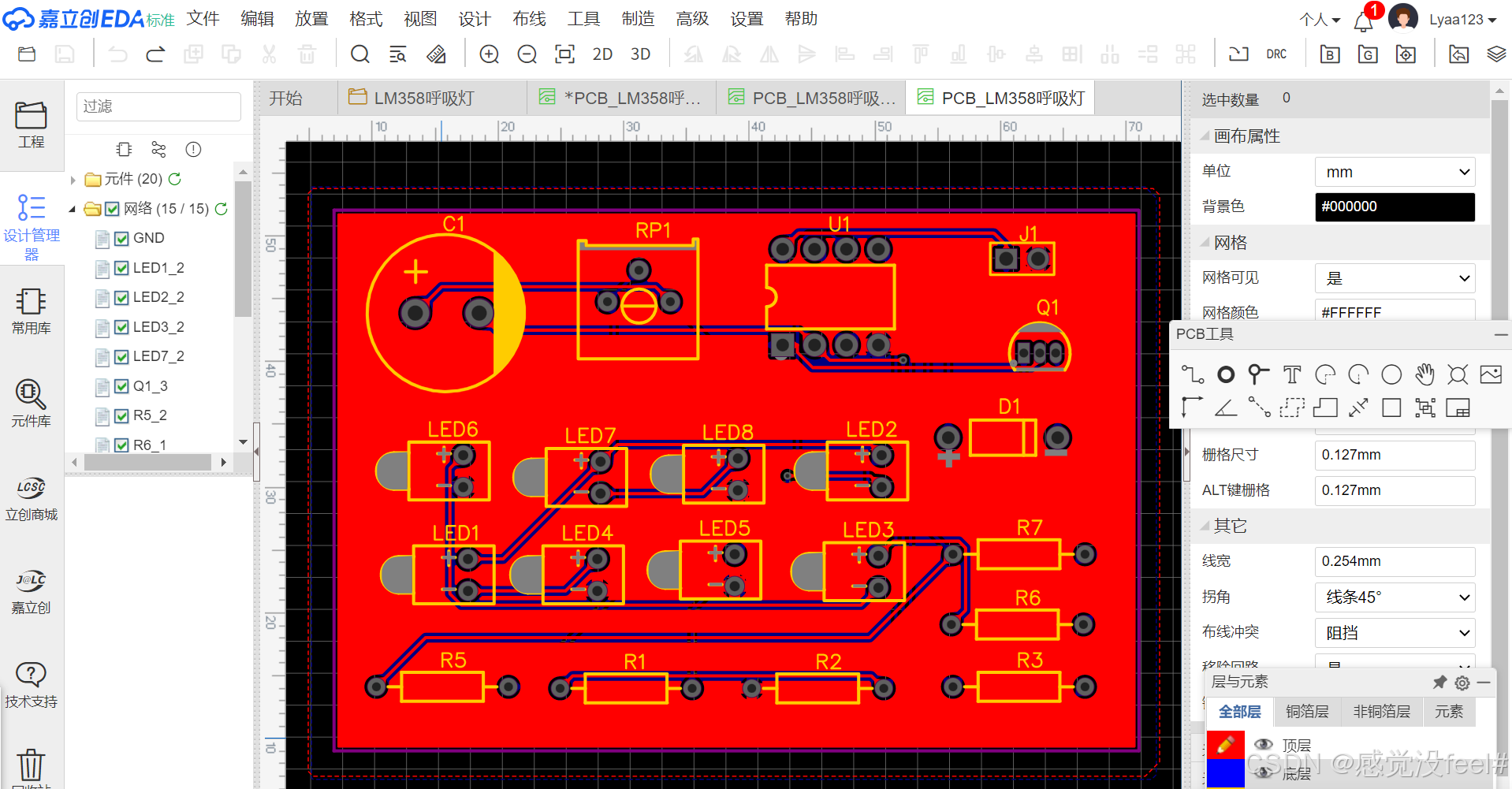

（4）检查无误之后，我们选择生成Gerber文件，将该文件保存好

二、在哪里下单打PCB板

（1）点击如图所示左下角“嘉立创”或从嘉立创官网

（PCB打样-PCB报价-专业PCB厂家-深圳嘉立创科技集团股份有限公司）下载“嘉立创下单助手”并安装。

注册并登录账号。

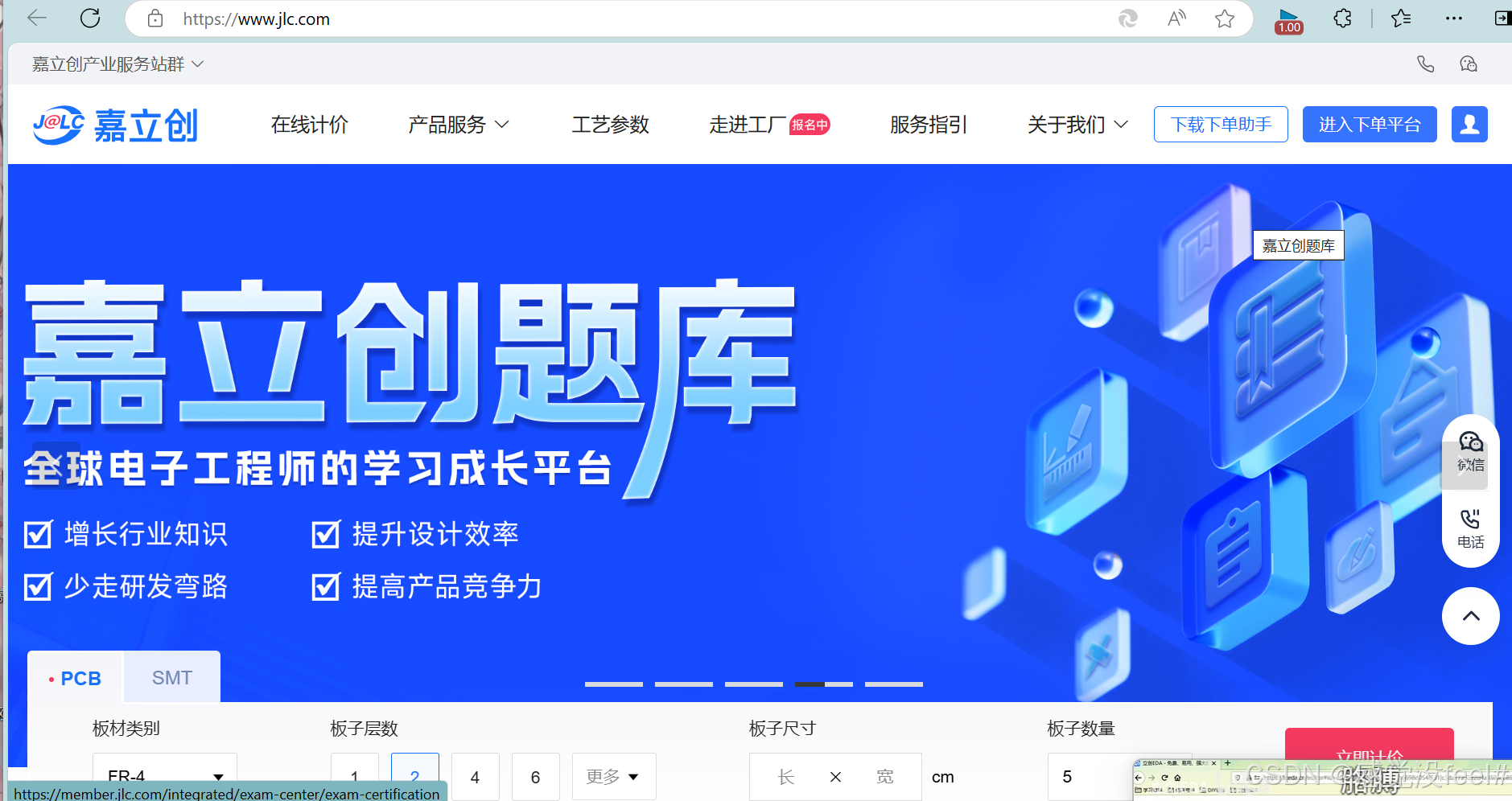

（2）点击如图所示右上角“下载下单助手”

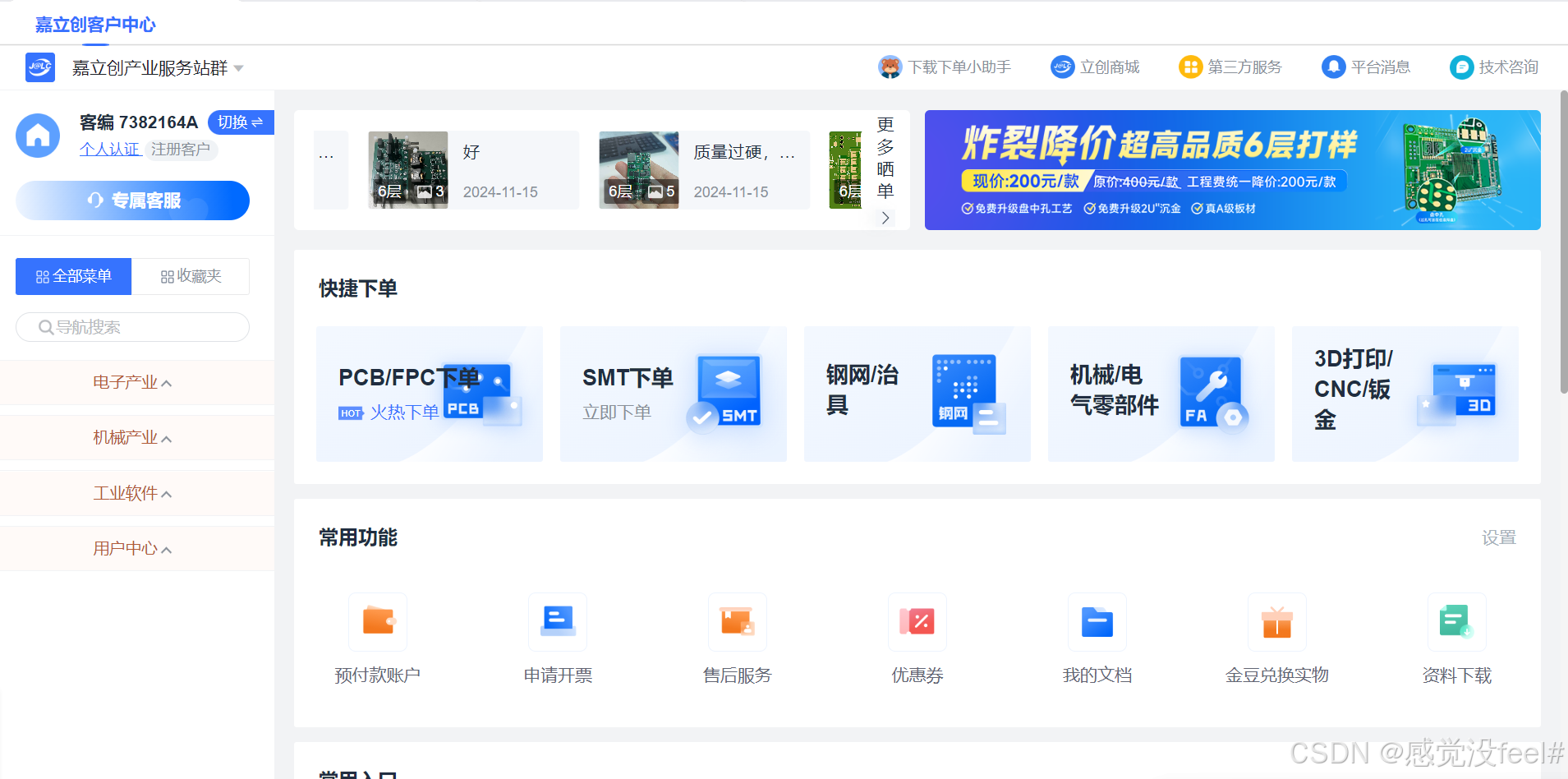

（3）下载登入完成之后，打开“下单助手”，选择“PCB/FPC下单”

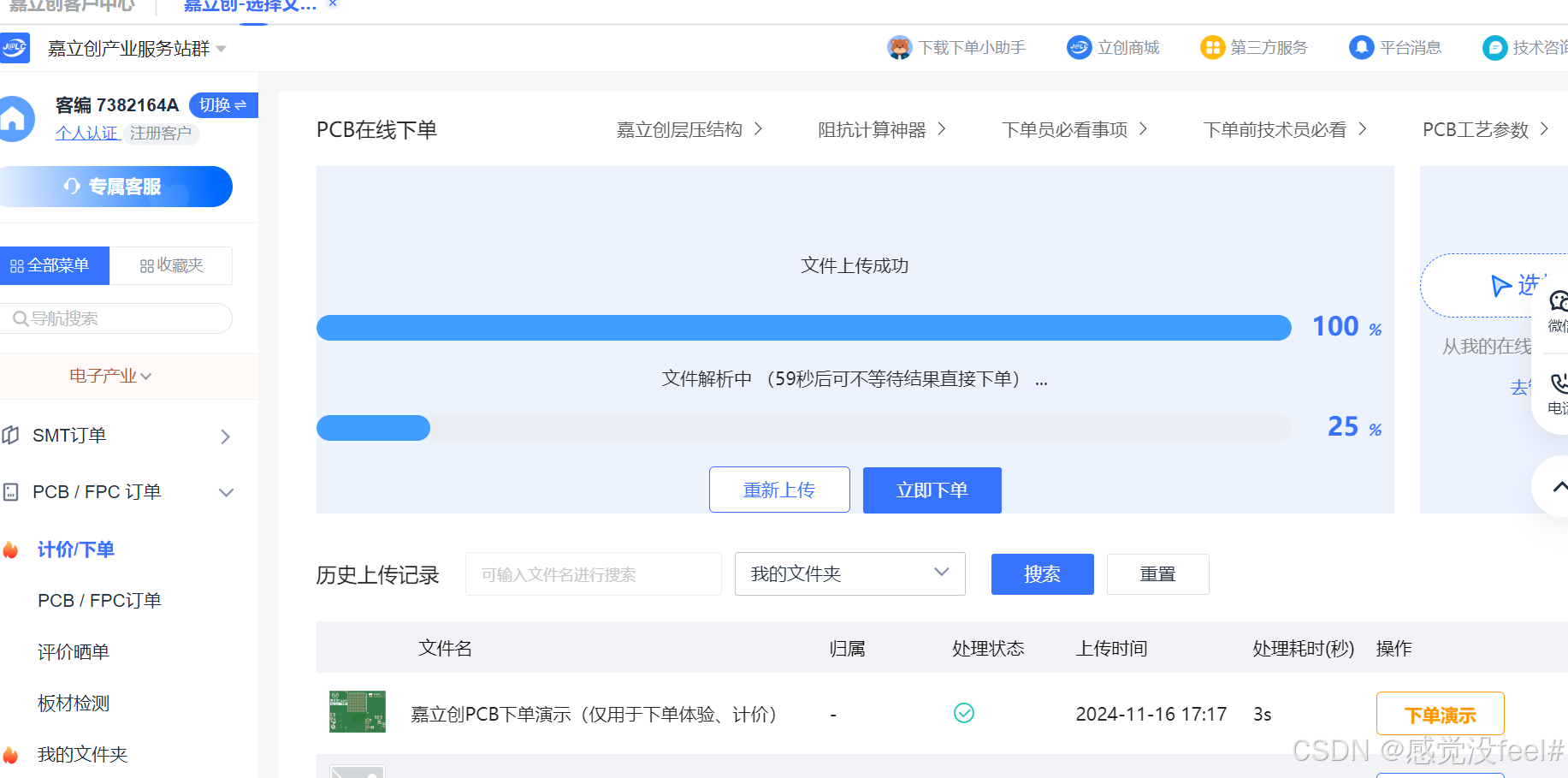

（4）上传我们之前下好的Gerber文件

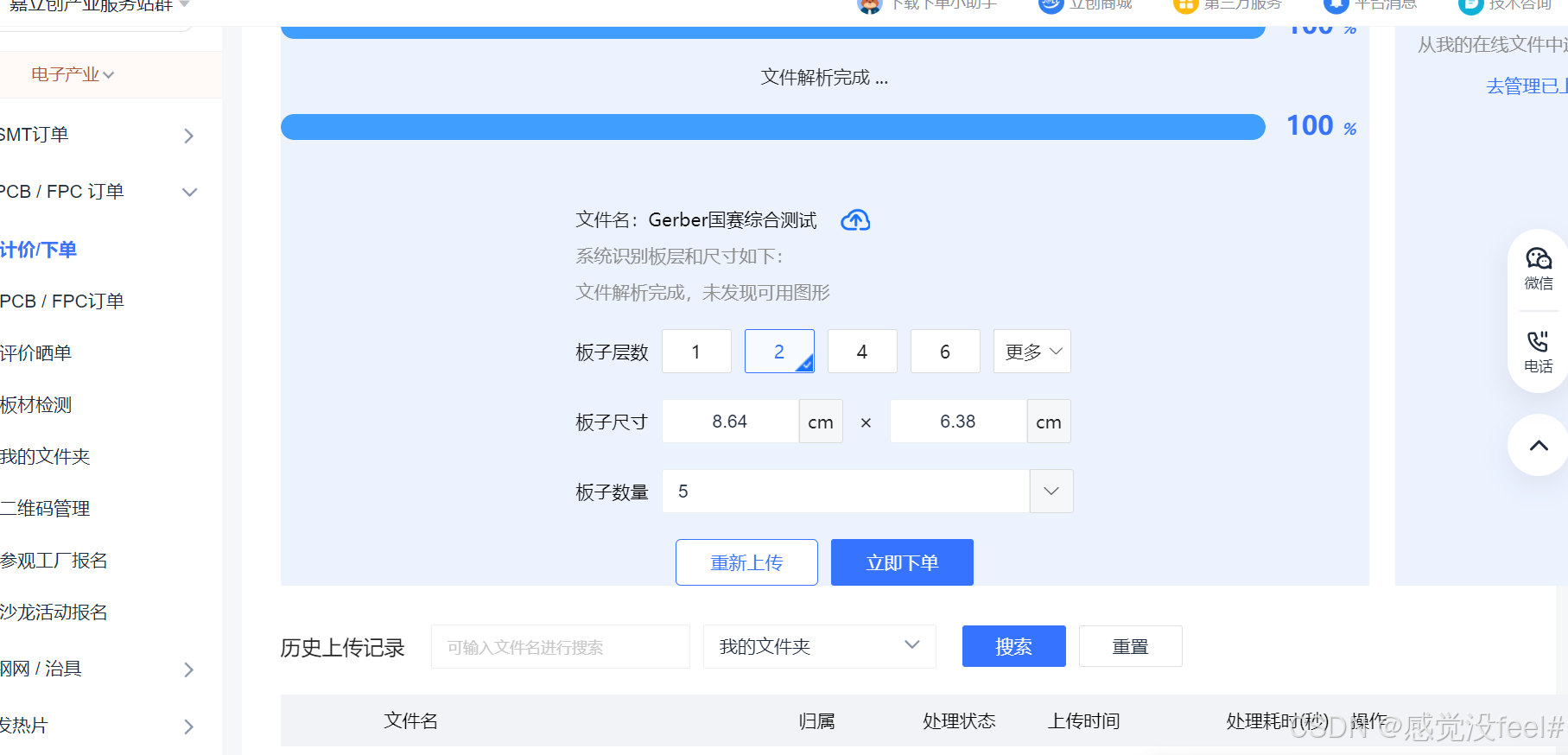

（5）等待文件上传与解析，完成之后，我们可以选择板子数量（最少是5），板子层数和尺寸可以进行自动识别，如果不能进行自动识别可能是机械层没有画一圈外形，如果确定板子没有问题，也可以在后面的步骤中自行对板子的长宽进行定义。

（6）接着会进入板子的信息确认界面

选择板材与工艺：一般的不做特殊要求的板子选择FR-4就行

确认生产稿：系统会生成预览图跟你进行确认，对画的板子不太确定的话可以选，根据自己的情况选择单片或者拼板，拼版就是几块电路板在一块上，可以掰开来的。

选择发货与快递：填写发货地址和选择快递方式。

贴片与钢网选项：若需要贴片服务，可选择贴片数量及基本信息。

注意！！！只有将PCB送去其他贴片厂才需要开钢网，若是自己焊接则不需要开钢网

（7）审核与付款

等待审核：提交订单后，等待系统审核，一般工作日一个小时内即可审核通过。

确认与付款：审核通过后，确认订单信息无误，进行付款。

跟踪进度：在嘉立创系统中跟踪制板进度和快递进度。

注意事项

文件格式：确保上传的PCB文件格式正确，以避免解析错误。
信息准确性：在填写和确认信息时，务必确保所有信息的准确性，以避免生产错误。
及时沟通：在审核过程中，如有任何问题或疑问，及时与嘉立创客服沟通。

通过以上步骤，即可成功进入嘉立创打板的信息确认界面，并顺利完成订单提交与付款。
