数字电路第二章—第三节（分立元器件门电路）

Zevalin爱灰灰

已于 2024-02-25 13:59:15 修改

阅读量1k

点赞数 10

分类专栏：数字电路笔记文章标签：数字电路电路分析

于 2024-02-24 23:09:11 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/Zevalin/article/details/136277229

版权

数字电路笔记专栏收录该内容

25 篇文章

订阅专栏

本文详细介绍了二极管实现的与门和或门电路，以及三极管非门（包括半导体三极管和MOS三极管）的电路组成、符号和工作原理，着重于它们在逻辑运算中的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、二极管与门和或门

1、二极管与门

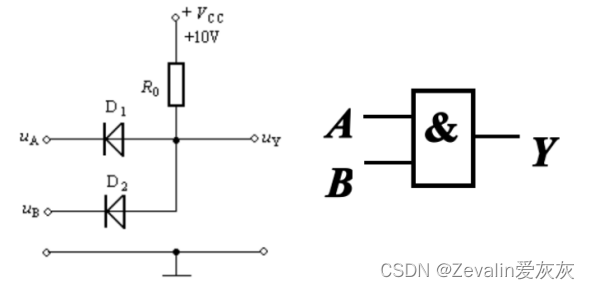

（1）电路组成和符号：

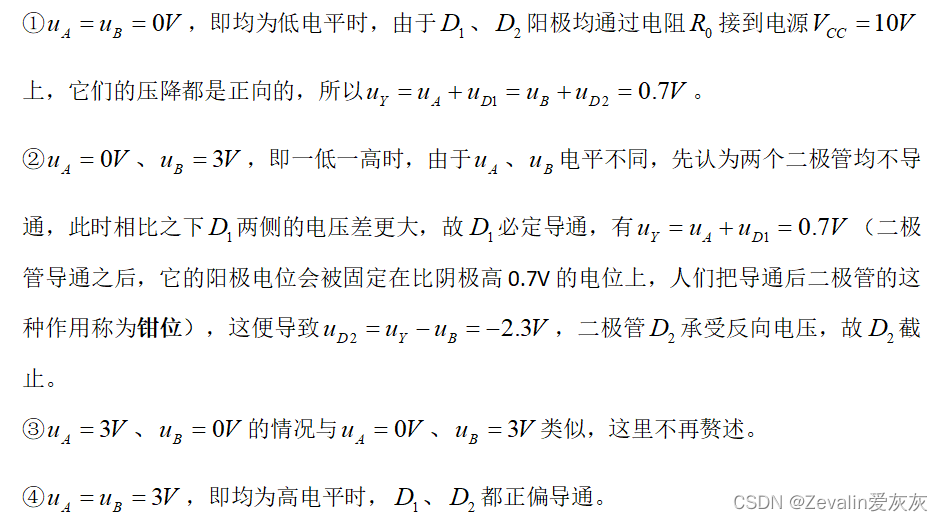

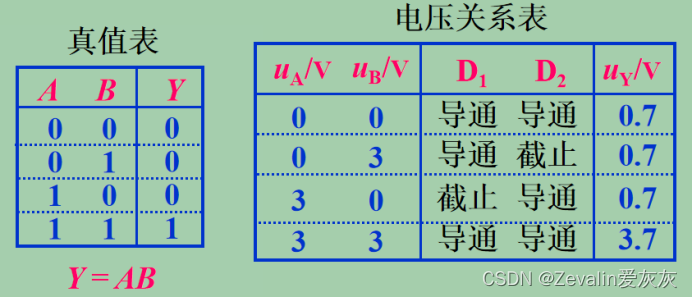

（2）电压关系表和真值表（二极管正向导通时有0.7V的正向压降）：

2、二极管或门

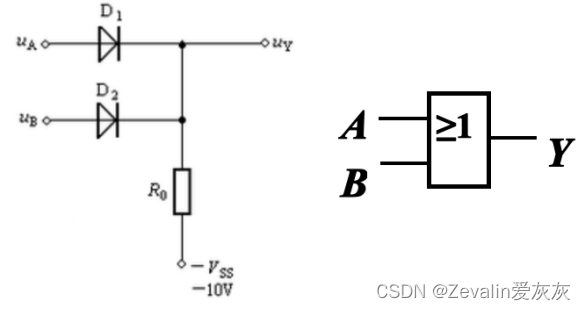

（1）电路组成和符号：

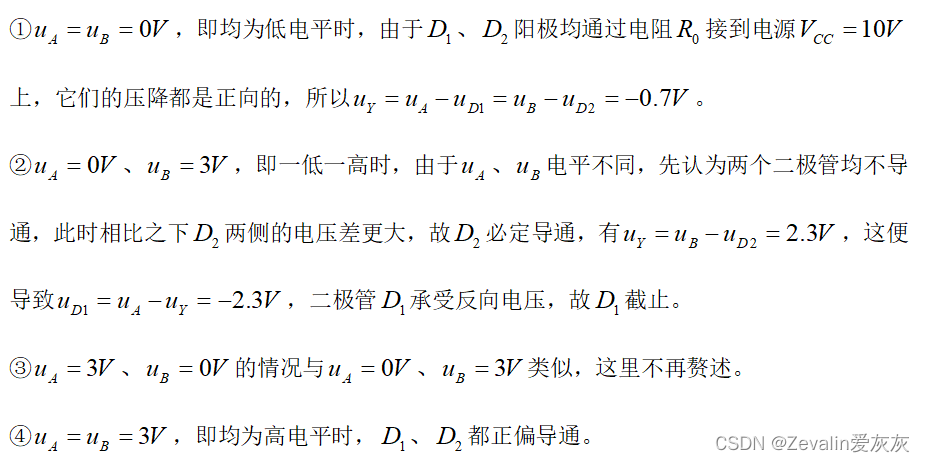

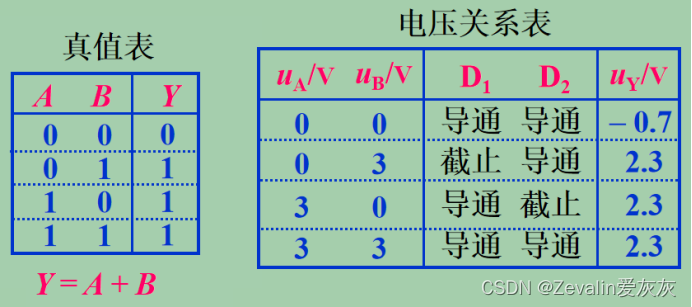

（2）电压关系表和真值表（二极管正向导通时有0.7V的正向压降）：

二、三极管非门（反相器）

1、半导体三极管非门

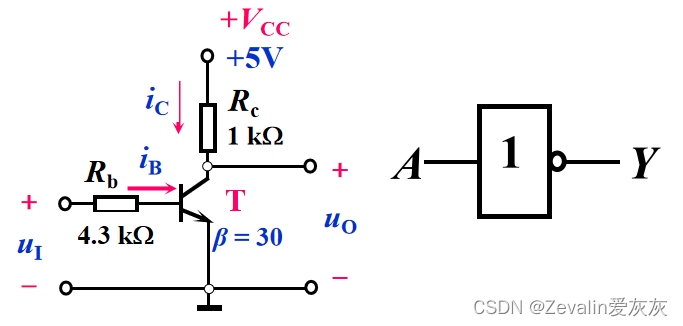

（1）电路组成和符号：

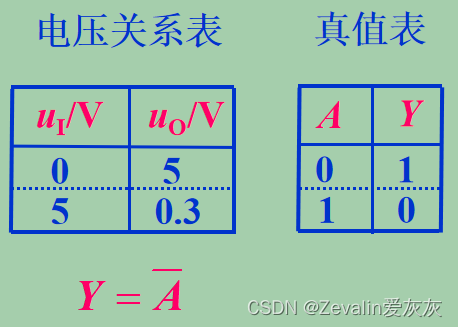

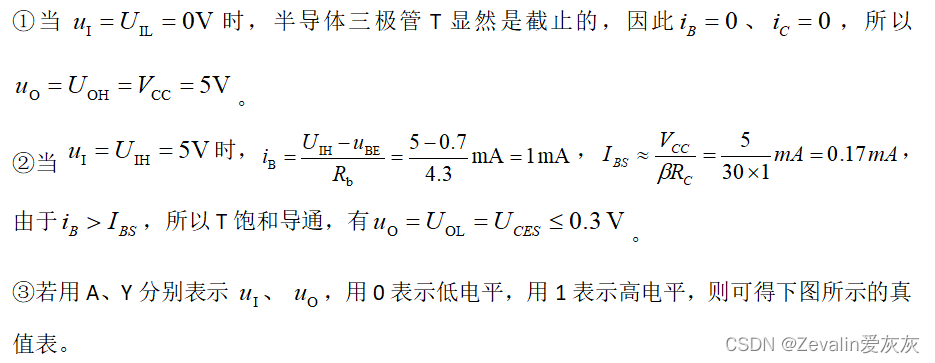

（2）工作原理：

2、MOS三极管非门

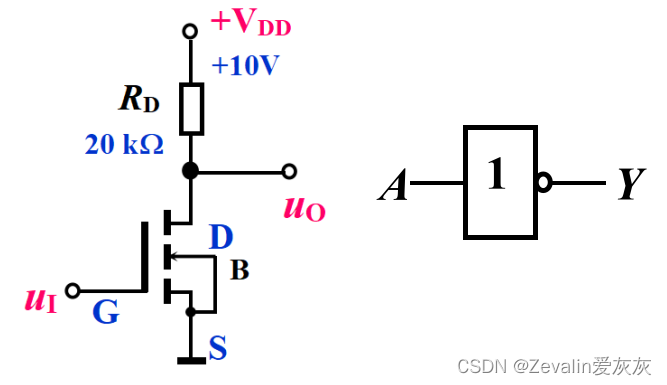

（1）电路组成和符号（以N沟道MOS管为例）：

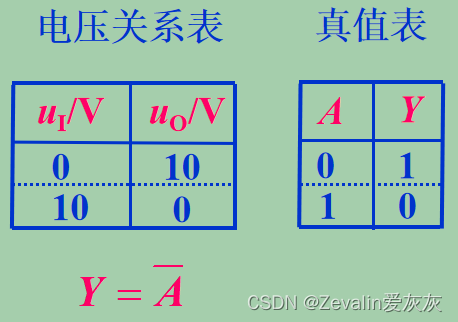

（2）工作原理：
