电路实践
实验目的:
了解基本门电路
理解布尔代数、逻辑符号与电路之间关系
用门电路,实现简单的计算和存储功能
工具使用:
在线电路设计和仿真工具 CircuitLab。
AutoDesk Circuits https://circuits.io/
任务 1:建立一个简单电路

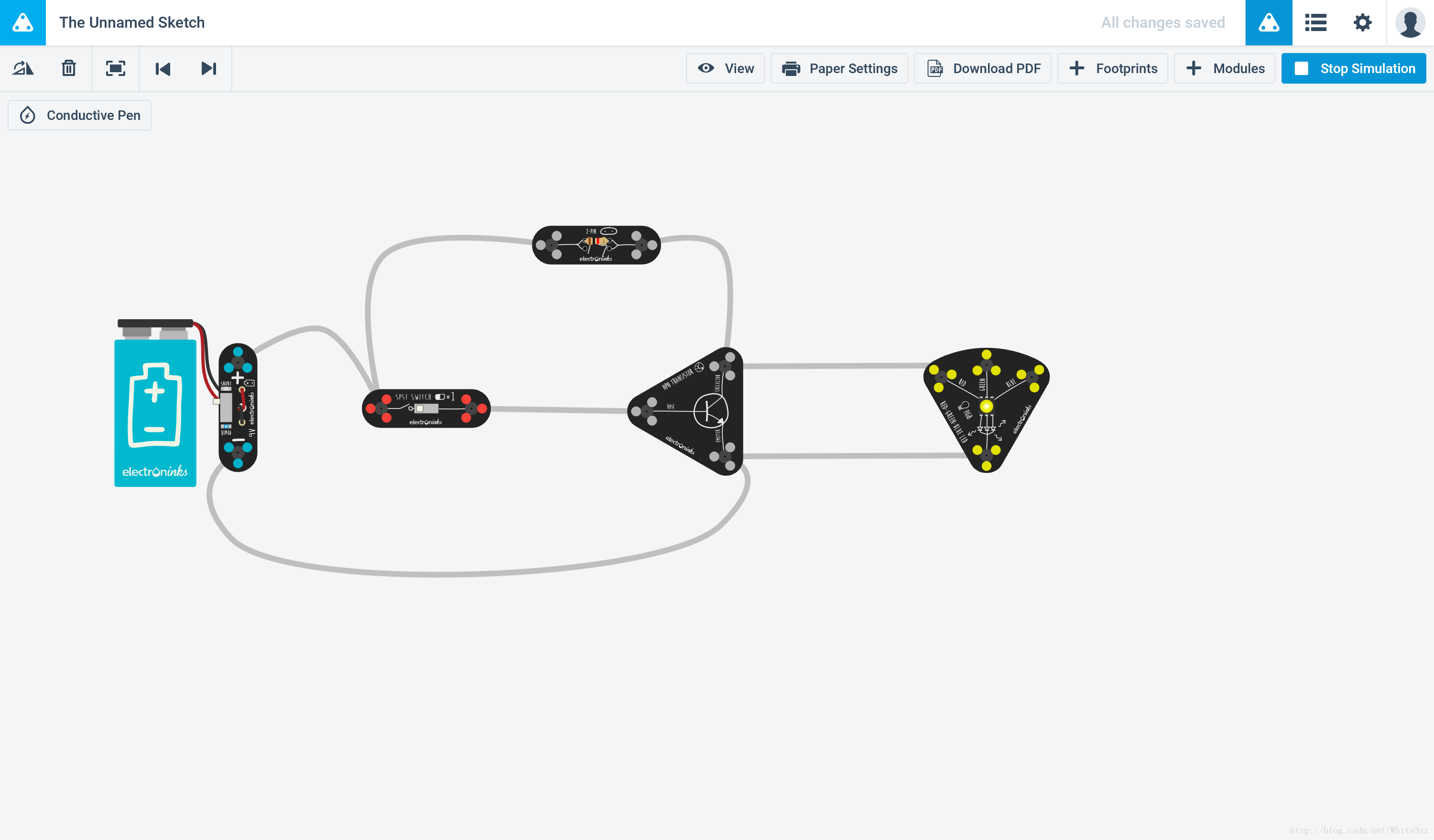

(1)建立非门功能(O = A’)验证电路:用一个开关作为输入,LED 表示输出。
(2)填写表格:
INPUT(toggle switch) OUTPUT(led) ON(1) OFF(0) OFF(0) ON(1)
任务 2:验证电路等价
(1)分别建立电路 A(B+C)和 AB+AC 在一个界面上。用 A,B,C 用三个开关控制输入,用两个 LED 表示输出。

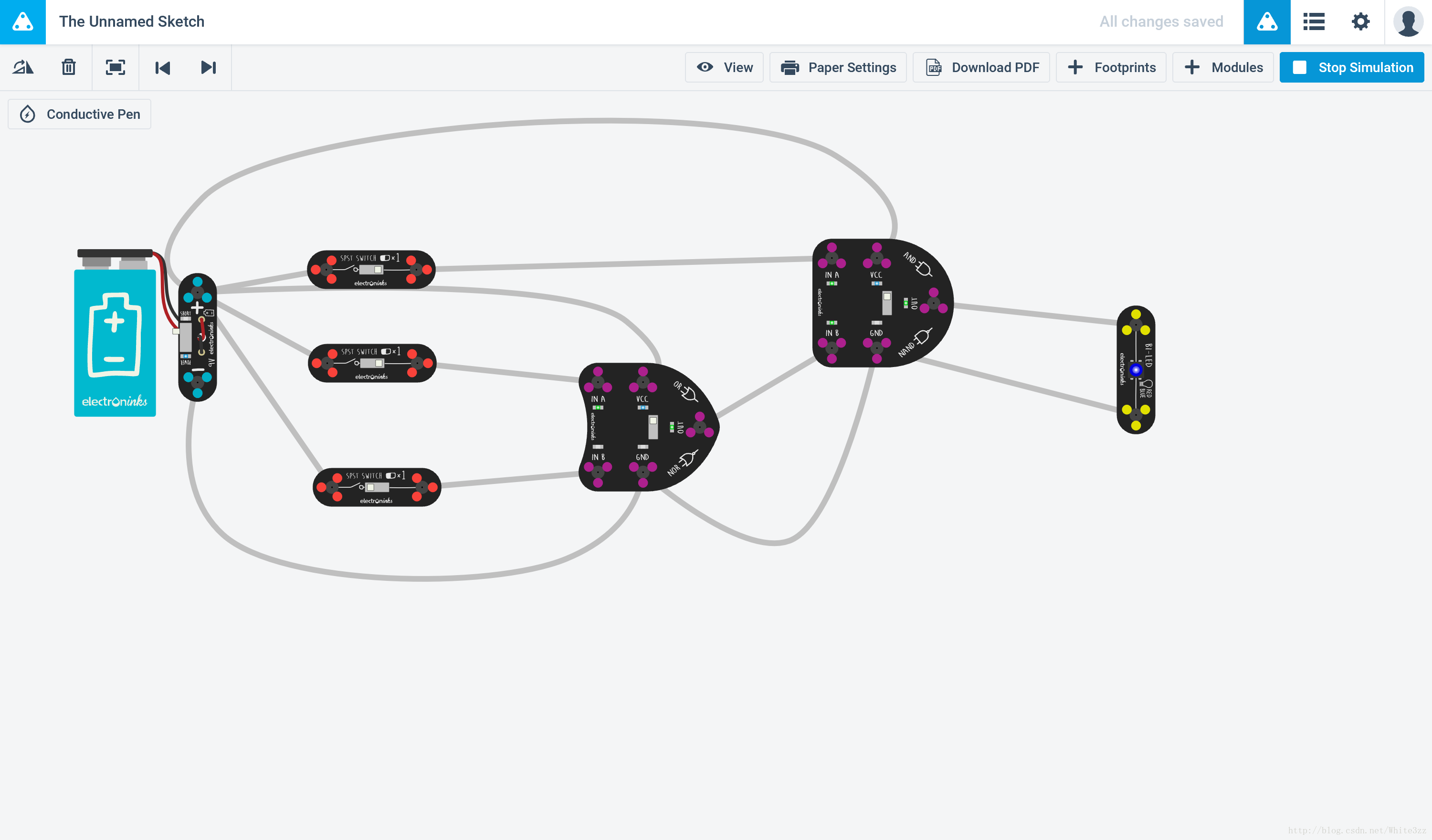

A(B+C):

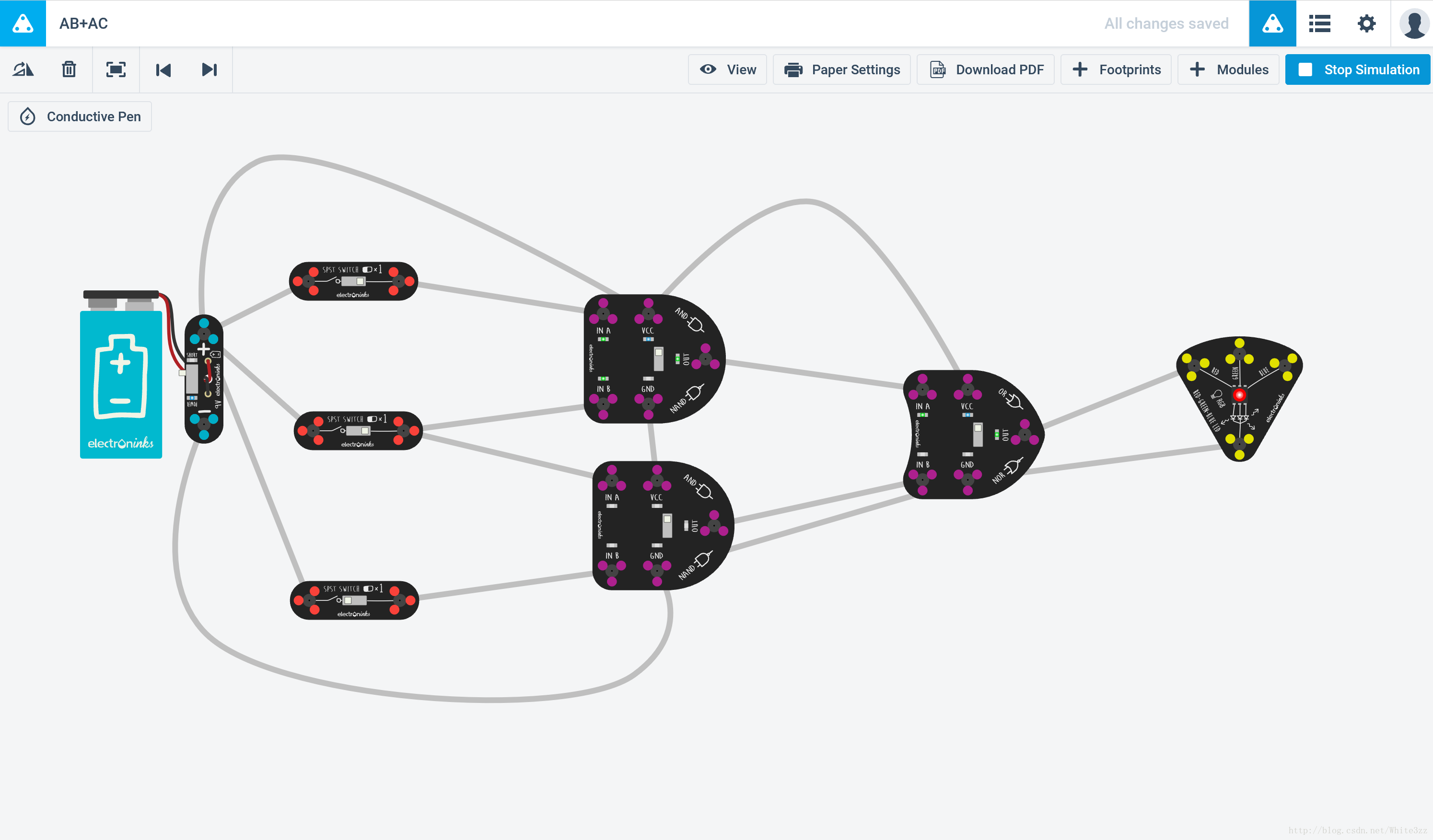

AB+AC :

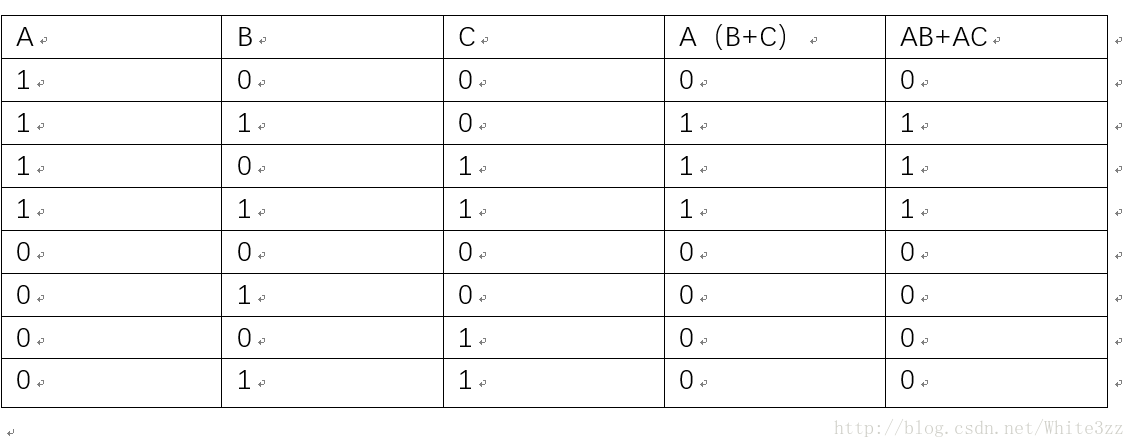

(2)并枚举所有可能输入,用真值表记录结果。
任务 3:理解存储电路

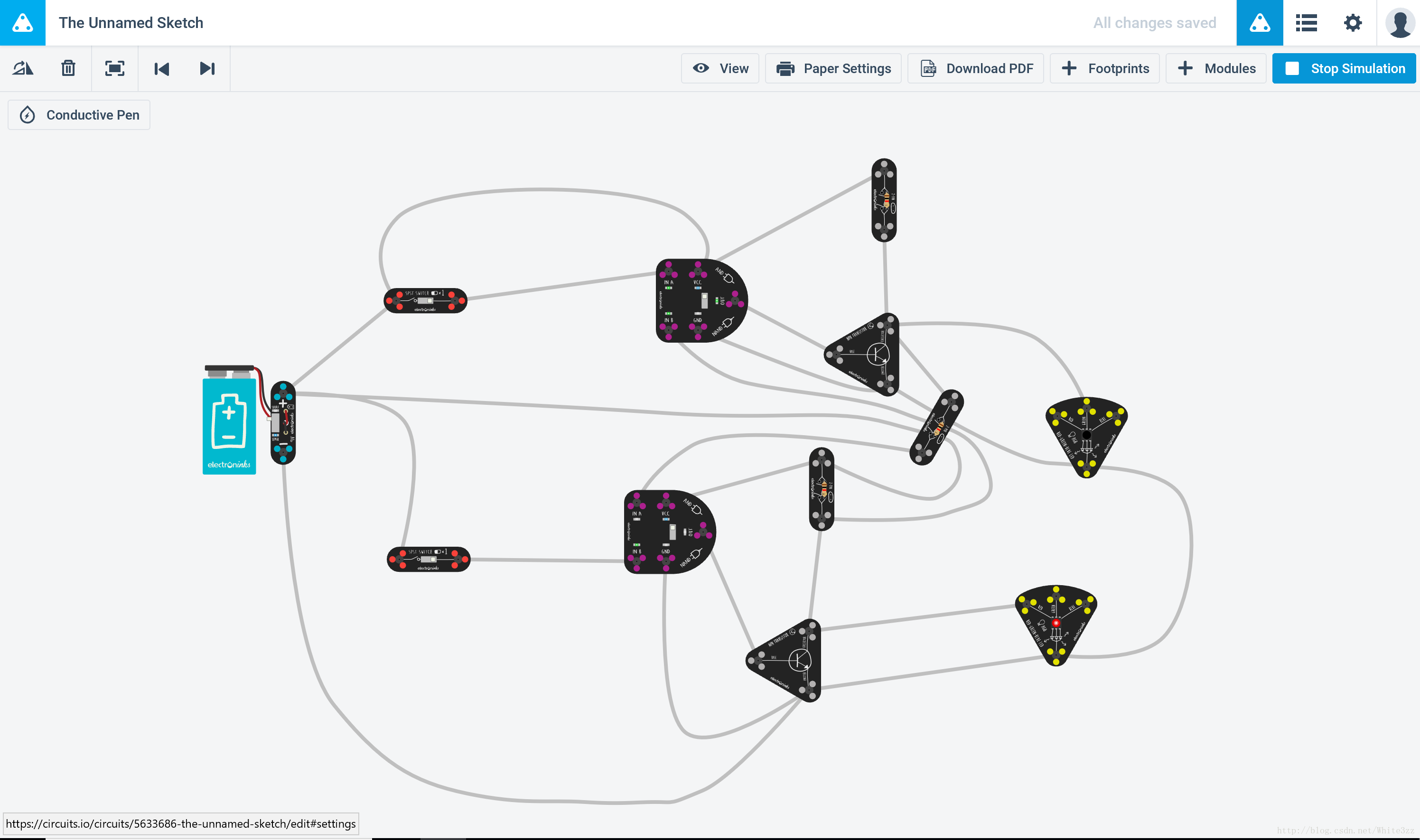

(1)按课件 S-R latch 搭建电路:

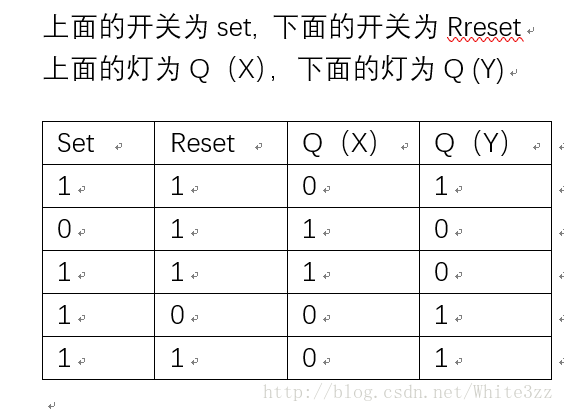

2)顺序按Set,Reset,并填写以下表格
任务 4:设计全加电路

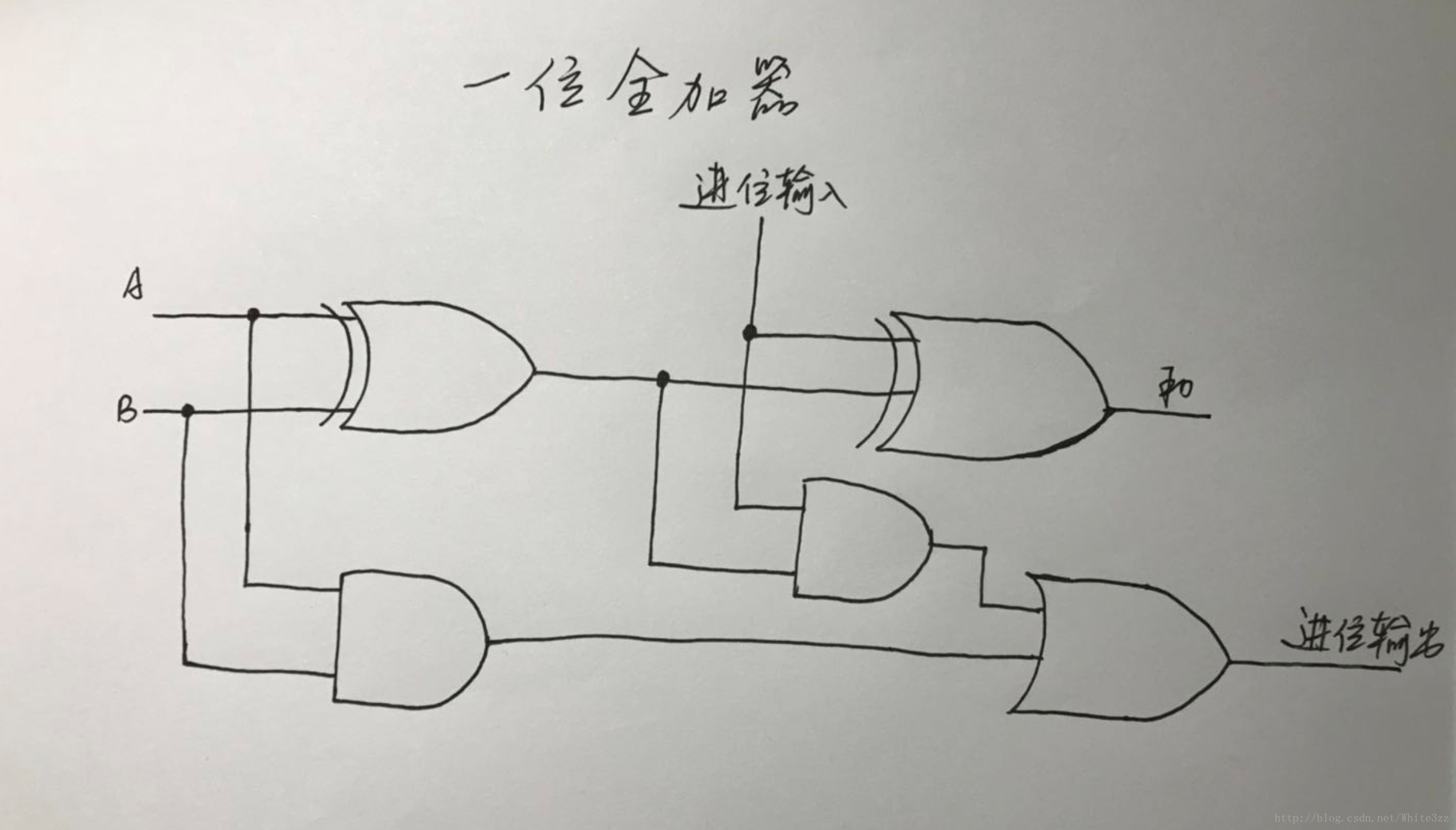

(1) 画出一位的全加电路

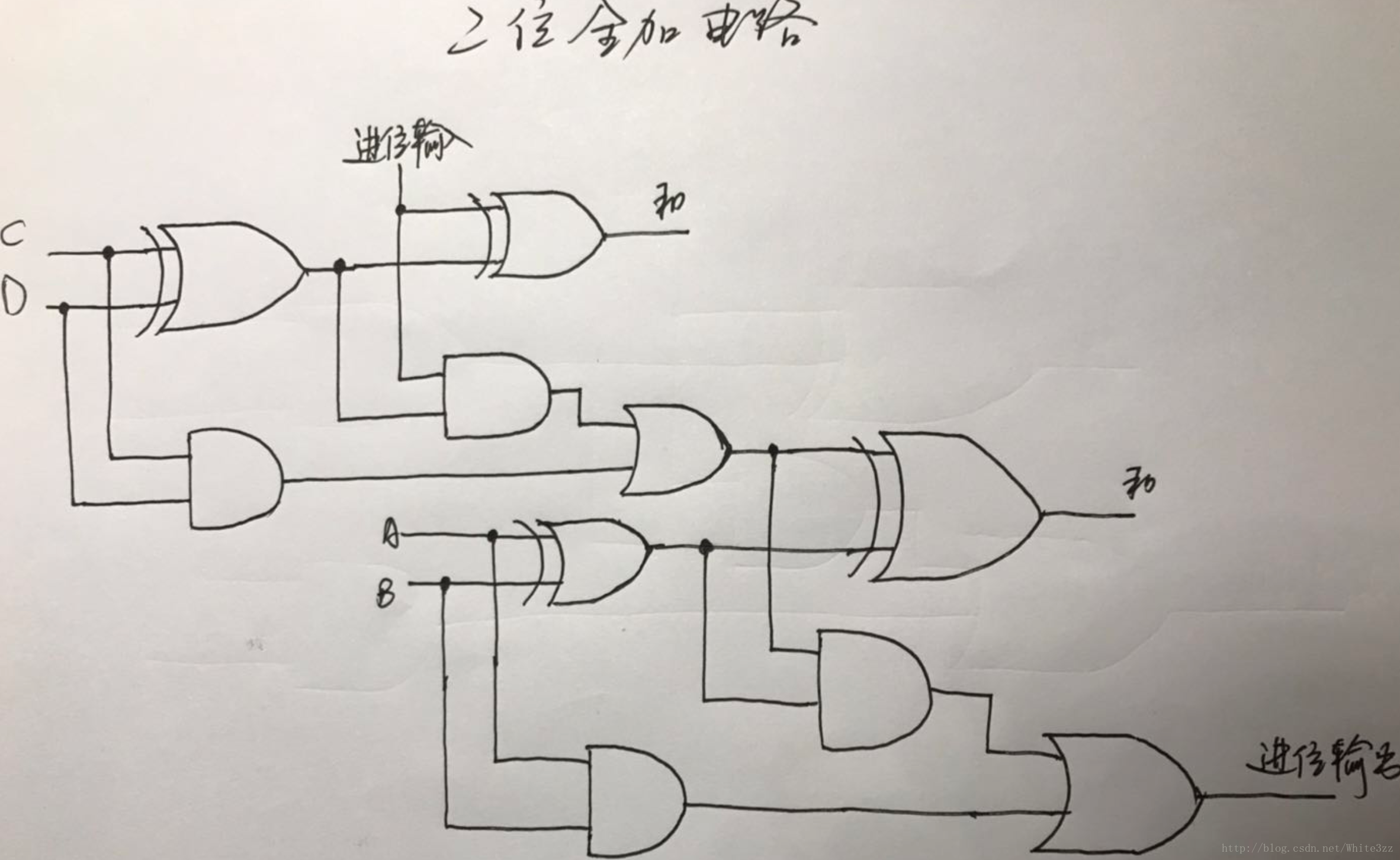

(2) 画出二位的全加电路
