DO-178B及DO-178C中的MC/DC有什么不同？

1 背景

MC/DC是在机载软件等安全关键领域被广泛接受、应用的结构覆盖准则。作为一种面向工程应用的准则，MC/DC虽然由来已久，但其解释并非一成不变。当我们将MC/DC应用到基于需求的测试中时，会与相关方对MC/DC本身进行讨论。我们发现，有必要对MC/DC进行一些解释。

作为一种覆盖准则，MC/DC的目的是确保验证过程具有充分性，即能够表明每个条件至少一次正确影响了系统的行为。从这个目的出发，MC/DC可以有多种规则。

实际上，我们一般讨论的MC/DC，是唯一原因（Unique Cause）MC/DC，也即DO-178B中采用的MC/DC。在DO-178C中，MC/DC的定义发生了改变，除唯一原因MC/DC之外，允许采用屏蔽（Masking）MC/DC和短路（Short Circuit）MC/DC。

不同的MC/DC具有不同的适用性。DO-178C的MC/DC定义，极大程度上解决了DO-178B MC/DC不适用于耦合条件的问题。

本文对唯一原因（Unique Cause）、屏蔽（Masking）、短路（Short Circuit）这三类MC/DC进行简要讨论。

2 基本说明

MC/DC（Modified Condition / Decision Coverage），即修改条件/判定覆盖，是一种结构覆盖准则。

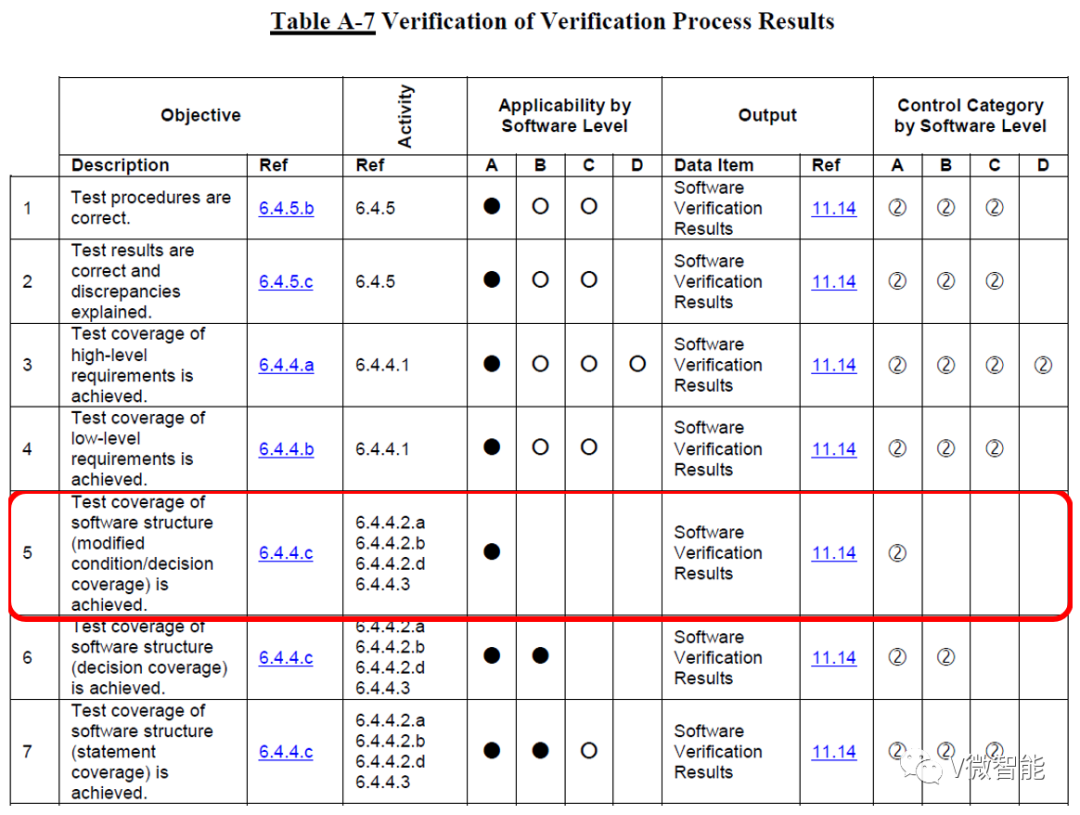

DO-178C要求A级软件满足MC/DC结构覆盖，如下图所示。

图1 DO-178C对MC/DC的要求

在DO-178C中定义了如下相关术语：

• 条件（Condition）：不包含布尔运算符（除Not外）的布尔表达式；

• 判定（Decision）：由条件和零个或多个布尔运算符组成的布尔表达式。如果一个条件在一个判定中出现多次，则每次出现都认为是不同的条件。

• MC/DC：程序中的每个入口和出口点都至少被调用过一次，一个判定中每个条件的所有可能结果都至少产生过一次，每个判定的所有可能结果都至少产生过一次，并且一个判定中的每个条件都独立地影响了该判定的结果。一个条件可以通过以下方式独立影响判定结果：（1）保持所有其他可能的条件不变，改变该条件，或者（2）保持所有其他可能影响结果的条件不变，改变该条件。

对耦合条件（coupled condition）说明如下：

• 弱耦合条件：当一个条件变化可能（也可能不）导致其他条件变化的，相关条件为弱耦合的。例如：对判定A && B，其中A := (x>10), B := (x<20)，则A、B为弱耦合条件。

• 强耦合条件：当一个条件变化必然导致其他条件变化的，相关条件为强耦合的。例如，令A := (x>10), B := (x<=10)，则A、B为强耦合条件。

3 唯一原因MC/DC

DO-178B中采用唯一原因MC/DC。所谓唯一原因MC/DC，指构成判定的n个条件中，指定一个条件c作为独立条件，其他所有条件保持不变，条件c的变化（即作为唯一原因）导致判定结果变化。

考虑如下语句：

if A or (B and C)then …，其中A、B、C为布尔变量且相互独立

上述条件语句中，逻辑表达式“Aor (B and C)”为判定，A、B、C为条件。针对该判定，一个可能的MC/DC用例集如下表所示：

表1：A or (B and C)的唯一原因MC/DC用例表

用例编号	A	B	C	判定
