PCB硬件设计之EMC——以浪涌抗扰度的视角谈前级EMC的设计

参考文章：https://www.zlg.cn/power/article/detail/id/938.html
以浪涌抗扰度的视角谈前级EMC的设计
一、抗浪涌的电路分析

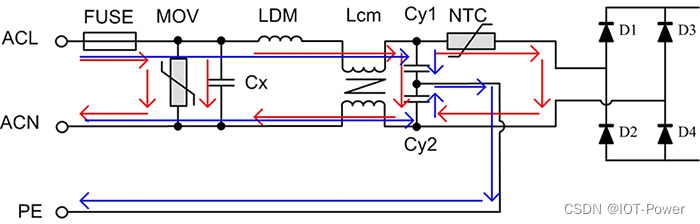

如图1所示为小功率电源模块中常用的EMC前级原理图，FUSE为保险丝，MOV为压敏电阻，Cx为X电容，LDM为差模电感，Lcm为共模电感，Cy1和Cy2为Y电容，NTC为热敏电阻。其中Y电容、共模电感等的主要作用虽然不是为了改善电路的浪涌抗扰度，但它们却间接地影响了抗浪涌电路的设计。

图1 常用EMC前级电路

对ACL与ACN之间施加的浪涌电压称为差模浪涌电压，差模路径如图中红线所示；对ACL（或ACN）与PE之间施加的电压称为共模浪涌电压，共模路径如图中蓝线所示。
在设计抗浪涌电路前必须先确定相应的“电磁兼容标准”，如IEC/EN 61000-4-5（对应GB/T 17626.5）中规定了浪涌抗扰度要求、试验方法、试验等级等。下面我们将以该标准的规定为基础来讨论抗浪涌电路的设计。

浪涌发生电路在输出开路时，产生1.2/50μs的浪涌电压，而在短路时将产生8/20μs的浪涌电流。
发生器的有效输出阻抗为2Ω，故当开路电压峰值为XKV时，短路峰值电流为(X/2)KA。
当对ACL（或ACN）和PE之间进行抗浪涌测试时，在耦合电路上又串入了10Ω的电阻，忽略掉串联耦合电容的影响，则短路峰值电流变为约（X/12)KA。

二、相关器件介绍

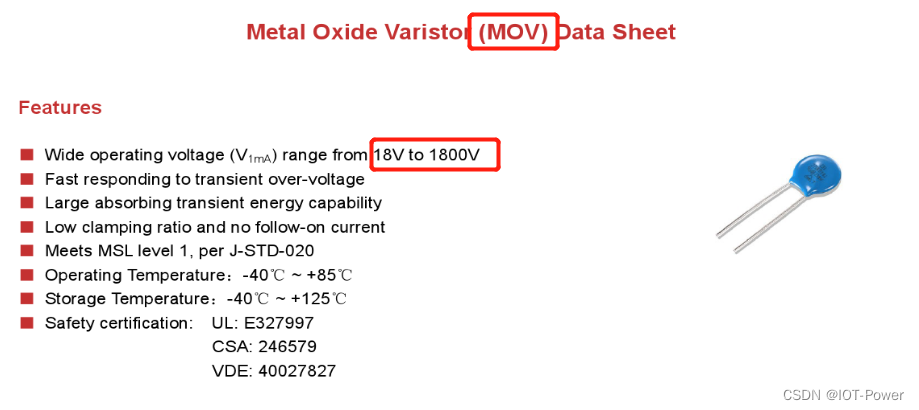

1.压敏电阻
压敏电阻的选型最重要的几个参数为：最大允许电压、最大钳位电压、能承受的浪涌电流。
首先应保证压敏电阻最大允许电压大于电源输出电压的最大值；其次应保证最大钳位电压不会超过后级电路所允许的最大浪涌电压；最后应保证流过压敏电阻的浪涌电流不会超过其能承受的浪涌电流。
其他参数如额定功率、能承受的最大能量脉冲等，通过简单验算或实验即可确定。

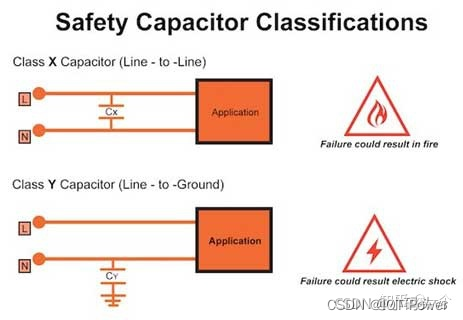

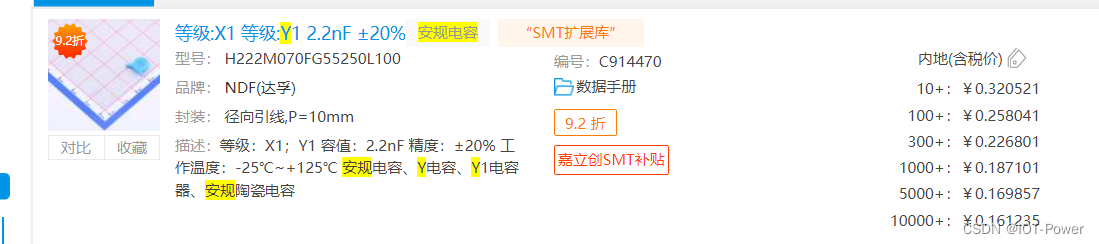

2.X,Y电容

X和Y电容的类型
X和Y安规电容过滤交流信号并降低EMI，因此它们直接连接危险的交流电源电压，所以必须认证为 “安规电容” 以确保在此条件下安全工作。安全滤波电路中使用的安规电容有各种类型。虽然应用不仅于此，但陶瓷表面贴焊和陶瓷盘式安规电容通常用在抑制干扰、交流线路滤波的应用上，而薄膜电容通常用来衰减传导发射。

陶瓷电容或薄膜电容皆可作为X或Y电容，但电容的形状和特性等因素会使某一个类型的电容更适合某些应用。陶瓷电容常用在天线耦合、初级和次级耦合如开关电源，以及抑制线路干扰如电动机控制、继电器、开关电源和逆变器的高速开关控制。薄膜电容具有自愈特性，因此非常适合电容式电源、电表、汽车应用以及恶劣的环境条件。

X和Y电容对交流电源线路进行滤波以降低敏感的电子应用的EMI和RFI。X和Y电容各有分类，具有承受不同等级的连续交流电、峰值脉冲电压和电压瞬变的能力。无论何种应用安规电容都是必不可少的，可以为信号敏感的电子设备供电，同时还能降低造成火灾或电击的风险。

在进行共模浪涌测试时，若考虑成本等因素，在共模路径中未加入压敏电阻或其他用于钳位电压的器件时，应保证Y电容耐压高于测试电压。

安规电容分类
与许多安全关键器件一样，安规电容的容量和阈值是以各种标准和相应的分类来标示。定义安规电容的标准有很多，例如IEC 60384-14、UL 1414、UL 1283、CAN/CSA C22.2 No.1和CAN/CSA 384-14。最常见的标准IEC 60384-14定义了X和Y电容安全等级的峰值脉冲电压。

根据IEC 60384-14，X电容的分类如下：
分类X3 – 值脉冲电压小于或等于 1.2kV
分类X2 – 峰值脉冲电压小于或等于2.5kV
分类X1 – 峰值脉冲电压在2.5kV至小于或等于4.0kV之间

根据IEC 60384-14，Y电容的分类如下：
分类Y4 – 额定电压小于 150VAC
分类Y3 – 额定电压小于或等于150VAC至250VAC
分类Y2 – 额定电压小于或等于150VAC至300VAC
分类Y1 – 额定电压小于或等于500VAC

3.输入整流二极管
假设浪涌电压经压敏电阻钳位后，最大钳位电压大于输入整流二极管能承受的最大反向电压，则二极管可能会被损坏。因此应选择反向耐压大于压敏电阻最大钳位电压的二极管作为输入整流二极管。

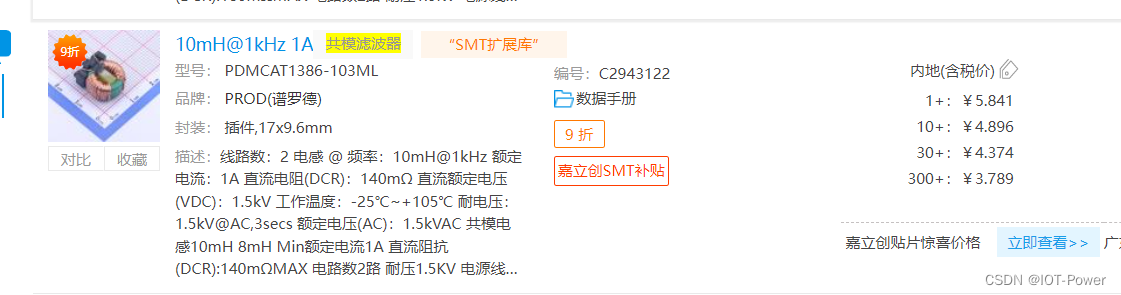

4.共模电感
理论上共模电感仅在共模路径中起作用，但是因为共模电感两个绕组并非完全耦合，未耦合部分将在差模路径中作为差模电感，影响EMC特性。

三、实例分析

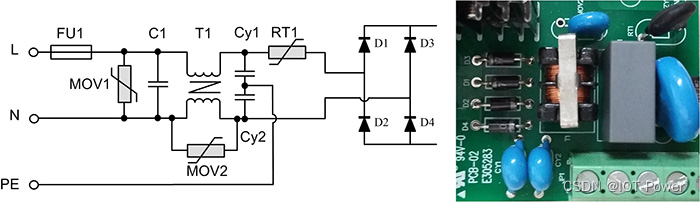

背景：以某型号的电源模块为例，该模块是广州致远电子有限公司为某客户定制的电源模块，输入85VAC~350VAC，且EMC前级电路电路嵌入到模块中。抗浪涌要求差模电压3KV，共模电压6KV。更换更大的保险丝后可承受6KV差模电压。其前级原理图及对应实物图如图2所示

图2 实例原理图与实物图

1.差模浪涌测试

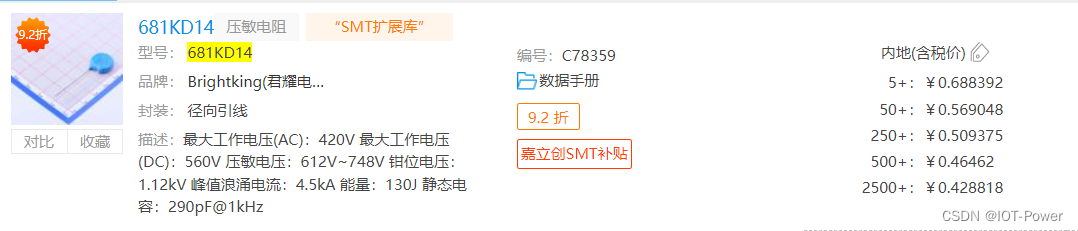

压敏电阻选型时，首先应使最大允许电压略大于350V，此电压等级压敏电阻最大钳位电压为1000V左右（50A测试电流下）。其次在差模路径上，等效于一个内阻为2Ω、脉冲电压为6KV的电压源与压敏电阻串联，则峰值电流约为（6KV-1KV）/2Ω=2500A。最终选择了681KD14作为压敏电阻。其峰值电流为4500A，最大允许工作电压385VAC，最大钳位电压1120V。 不必担心

2.共模浪涌测试
当对ACL-PE或ACN-PE测试6KV浪涌时，即共模浪涌试验，共模路径等效为一个内阻约为12Ω，脉冲电压为6KV的电压源与共模电感、Y电容串联。因为Y电容选择Y1等级电容，其耐压较高，6KV共模浪涌的能量不足以使其损坏，因此仅需保证PE布线与其他布线保持一定间接，即可很容易地通过共模浪涌测试。

但是，因为浪涌测试时共模电感两端将产生高压，出现飞弧。若与周围器件间距较近，可能使周围器件损坏。因此

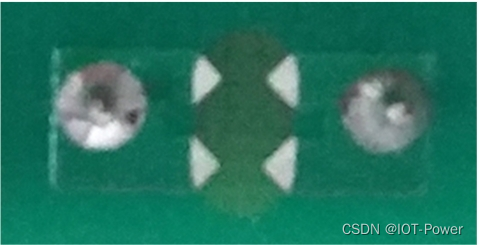

另一种办法是在PCB设计时，在共模电感两端加入放电齿，使得电感通过两放电尖端放电，避免通过其他路径放电，从而使得对周围和后级器件的影响减到最小。如图3是广州致远电子有限公司型号为PA1HBxOD-10W的电力电源模块PCB在共模电感处加入的放电齿的实物图。

图3 放电齿实物图

四、总结

EMC试验通常实践性很强，但如果我们掌握一些基本原理，在设计EMC前级电路时，将更有方向进行试验，从而缩短项目开发的时间。本文章结合了一个简单的实例，从浪涌试验的角度介绍了前级电路器件选型和典型电路，在以后的文章中我们将继续更深入的探讨抗浪涌电路相关内容，并从其他EMC性能指标的角度来设计EMC前级电路。

完善的浪涌防护电路搭配性能稳定的电源模块将会较大程度的保证系统供电的稳定可靠。致远电子自主研发、生产的隔离电源模块，具有宽输入电压范围，隔离1000VDC、1500VDC、3000VDC及6000VDC等多个系列，封装形式多样，兼容国际标准的SIP、DIP等封装。同时致远电子为保证电源产品性能建设了行业内一流的测试实验室，配备先进、齐全的测试设备，全系列隔离DC-DC电源通过完整的EMC测试，静电抗扰度高达4KV、浪涌抗扰度高达2KV，可应用于绝大部分复杂恶劣的工业现场，

其他应用：
改善EMI的办法：

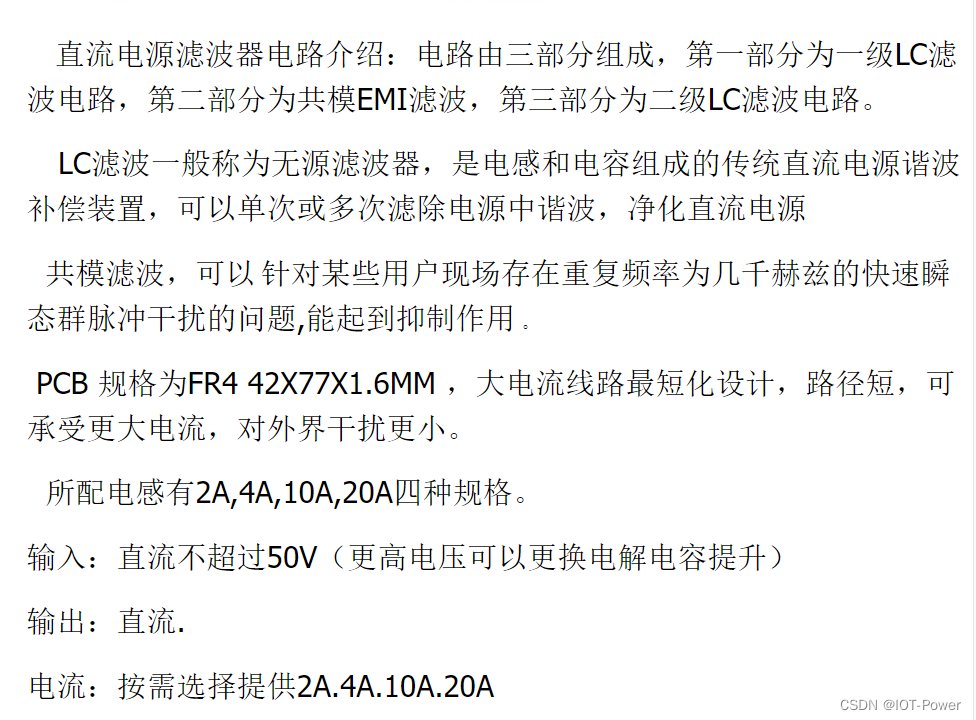

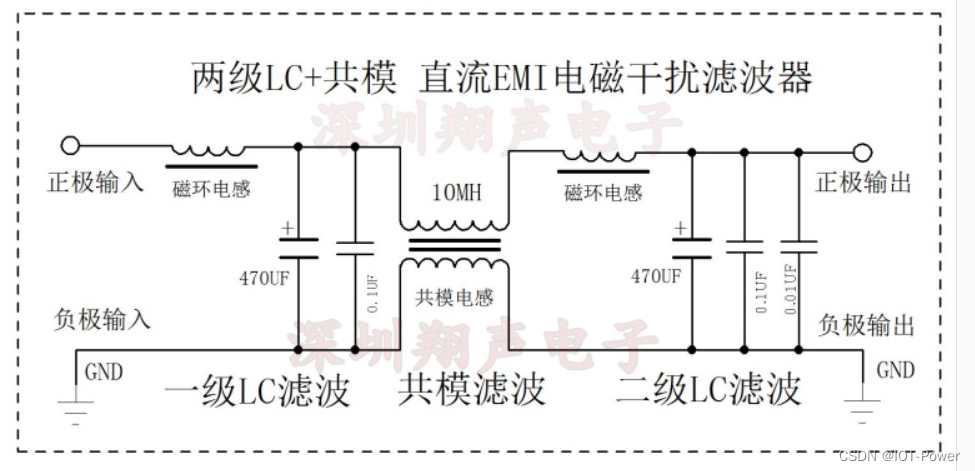

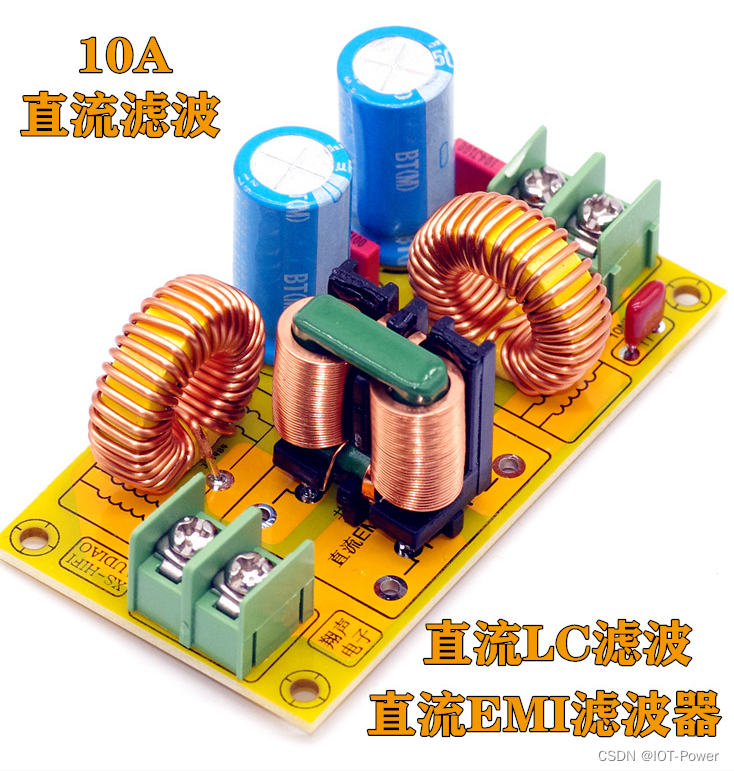

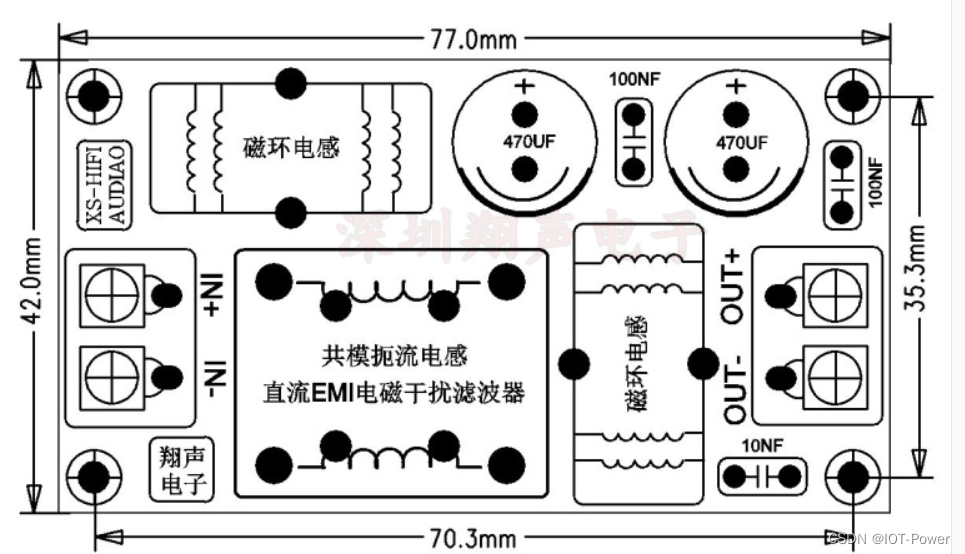

直流LC滤波器 EMI 电磁干扰滤波器 EMC FCC安规汽车音频高频滤波
