工控领域输入按照24V 宽压输入。

输入R36 3.3K 限流，R37 分流，C33滤波。 光耦后端根据实际情况加上拉电阻即可！

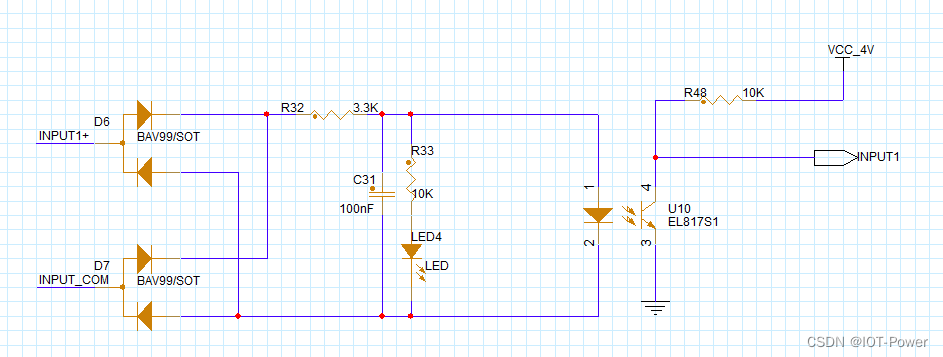

带指示灯输入：

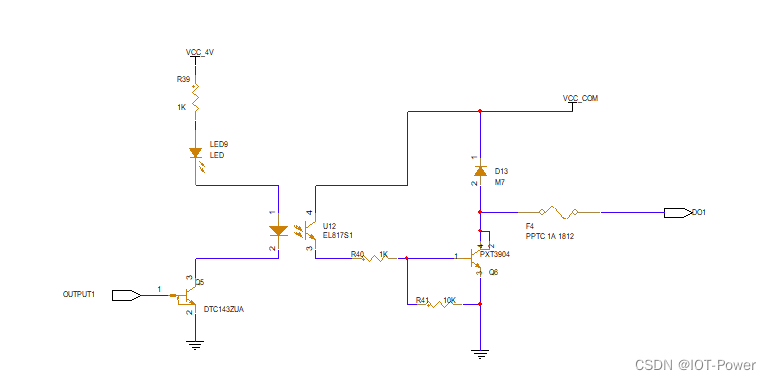

输出电路：PXT3904  0.5A没有带隔离：

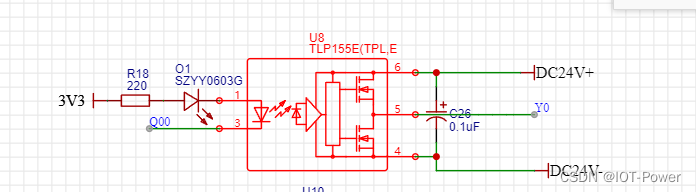

输出电路2：TLP155E

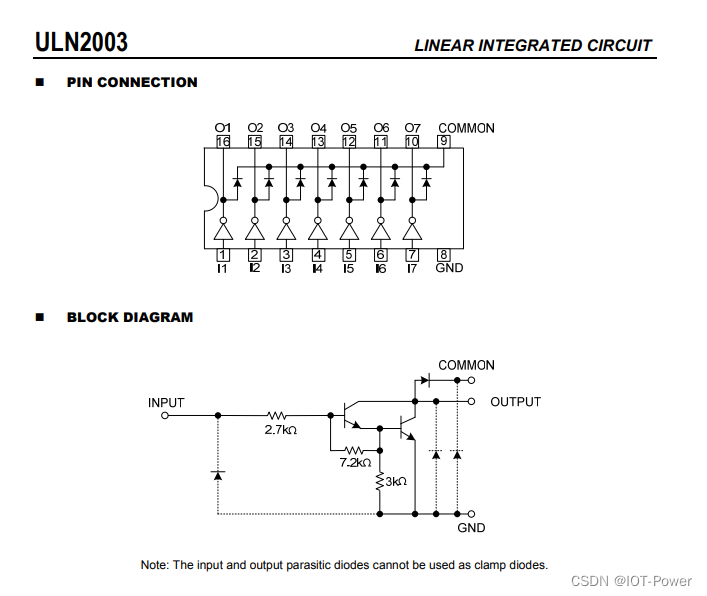

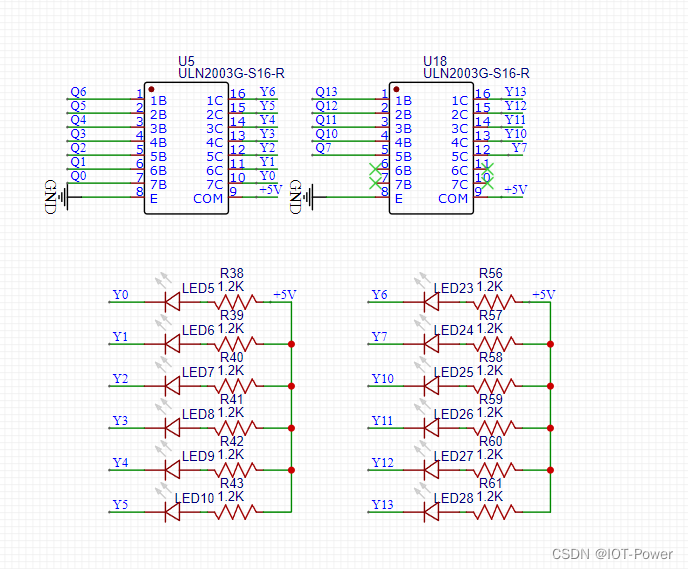

输出电路3：利用专用芯片达林顿管做输出：输入电流达到0.5A
