电磁仿真CST软件探针的设置和使用交叠检查功能【基础教程】

设置探针

利用Field Probe功能在指定位置提取场值！

Simulation > Monitors > Field Probe

Probe用来记录指定位置的电磁场值。Near Field Probe会设置在仿真模型的近场区域，Far Field Probe则会设置在仿真模型的远场区域。Field Probe主要用于分析电磁设备辐射的电磁场的EMI(Electro-Magnetic Interference)特性，或者分析受EMP(Electro-Magnetic Pulse)等电磁场的影响程度有多大，或在指定位置上查看电磁场。

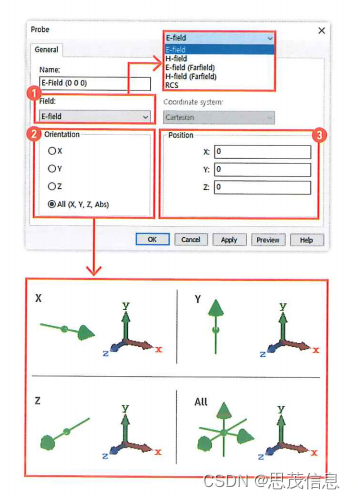

1. 设置Field Probe时，可以在下拉菜单中选择场的类型。
2. 在Orientation下方可以设置Field Probe的方向，建议勾选所有方向(XYZ坐标）
3. 在Position下方可以设置基于坐标轴的Field Probe所处的位置。

【TIP】CST软件支持一次性设置多个Probe的Macro功能。使用该Macro，如下图所示，在以仿真模型为中心的球面上轻松设置多个 Probeo路径: Home一 Macros 一 Results 一EMC一 DefineProbe 2D Plane/3D Volume。

使用交叠检查功能

使用Intersection Check功能检查仿真模型的重叠部分!

Simulation > Check >Intersection Check

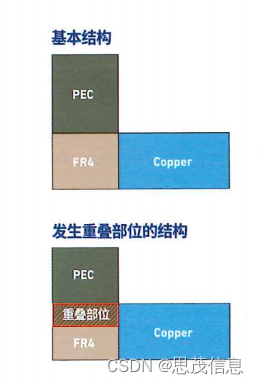

CST的仿真模型中存在重叠情况时，重叠部分的材料可能被识别为其他材料，而不是原来的材料。比如，PEC(Perfect Electric Conductor)材质的结构和一般介质的结构重叠时，该重叠部分会被识别为PEC 材质发生结构重叠现象时，仿真分析时能不能调用用户需要的材料属性，取决于重叠部分被识别成什么材质。因此，为了进行准确的仿真，需要检查出重叠部分并进行分离。

CST软件支持Intersection Check功能，检查仿真模型结构是否含有重叠部分。分别可以从电磁仿真角度、热仿真角度、结构形变仿真角度上进行检查，查找影响各仿真结果的重叠部分。

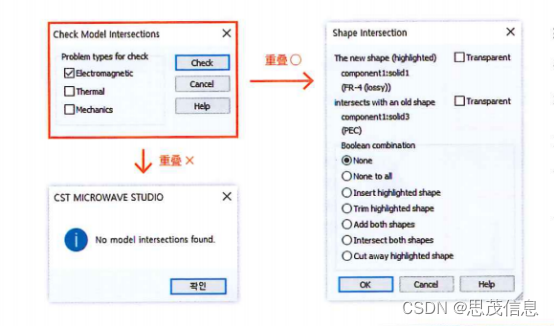

经过检查如果没有发现重叠部位，则弹出提示窗告知没有重叠。检查中如果发现重叠部位时，会弹出提示窗口询问怎样处理重叠的结构。处理重叠部位的方法，请见

Help Contentso。

【TIP】材质同为介质的结构之间发生重叠时，识别成以Component文件夹为准位于最下方的材料进行仿真。对于不同类型材质的重叠部位，则根据材料类型的优先级确定应识别为哪种材质(优先级:PEC>Lossy Metal> Normal)。
