CST电磁仿真监视器设置【操作流程】

使用场源功能

提取和调用Near Field Source!

Simulation > Sources and Loads > Field Source

对安装在汽车或飞机等大型平台的天线而言，天线相对于平台来说尺寸非常小，产生多尺度(multiscase)问题很难进行仿真分析。这时候使用Field Source调出保存的Near Field数据将天线结构取而代之，就可以在仿真时避免多尺度问题。

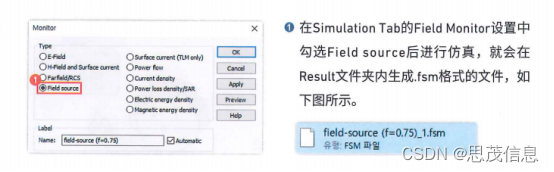

1、在Simulation Tab的Field Monitor设置中勾选Field source后进行仿真，就会在Result文件夹内生成fsm格式的文件，如下图所示。

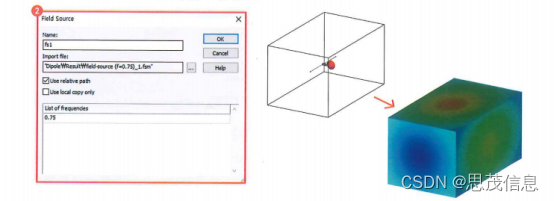

2、通过Field Source功能调出此文件，就会以边界盒子的6个面上计算的Near Field数据形态导入天线等特定结构辐射的场结果。

【TIP】提取Field Source时，距离仿真结构入/10的位置处才能计算更加准确的Field值。换句话说，设置Field SourceMonitor时，Subvolume尺寸应该设置成N10。 (Subvolume相关的详细说明，请见051.设置Field Monitor'!)

设置场监视器(1)

设置Monitor查看各种场结果!

Simulation > Monitors > Field Monitor

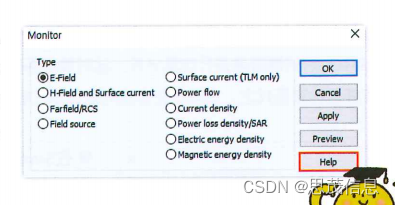

设置Field Monitor后，包括以仿真结构为中心形成的电磁场在内，可以分析各种形态的场结果。详细说明，请见Help Contents!

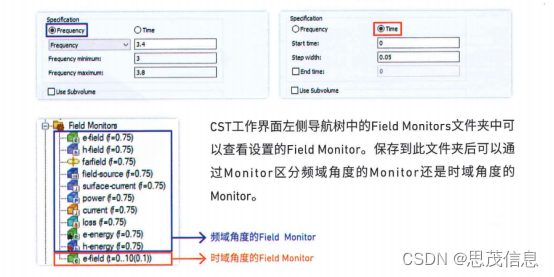

在Field Monitor中可根据所需频率设置Monitor。对于TimeDomain Solver而言，要进行时域的仿真分析，所以还支持Time Monitor功能，以便查看随时间变化的Field分布。

设置场监视器(2)

设置Monitor查看各种场结果!

Simulation > Monitors > Field Monitor

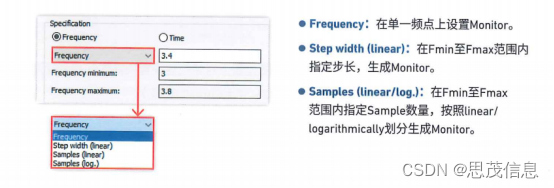

设置频域角度的Field Monitor时，监视器频点设置支持以下几种形式。

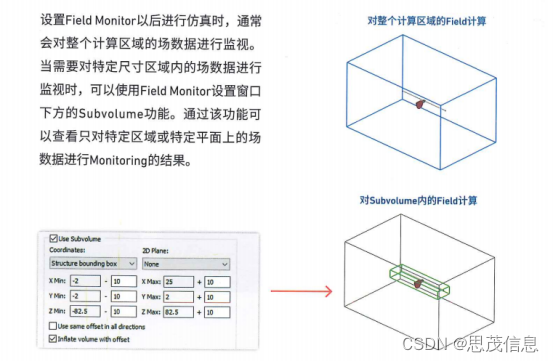

设置Field Monitor以后进行仿真时，通常会对整个计算区域的场数据进行监视。当需要对特定尺寸区域内的场数据进行监视时，可以使用Field Monitor设置窗口下方的Subvolume功能。通过该功能可以查看只对特定区域或特定平面上的场数据进行Monitoring的结果。

设置电流/电压监视器

测量指定位置上的Current、Voltage值!

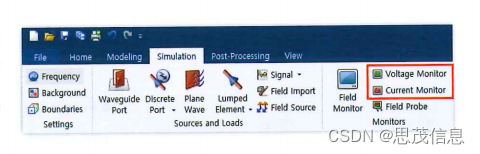

Simulation > Monitors > Current / Voltage Monitor

使用Current/VoltageMonitor可以在仿真模型的特定位置提取电流和电压值。

设置Current和Voltage Monitor时，需要在提取的位置上对监视器设置所需的Curve进行建模。 (Curve Modeling相关的详细内容，请见036.使用Curve的功能)

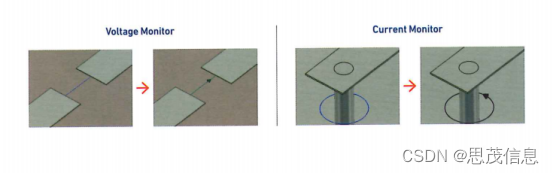

Voltage Monitor时，在需要测量的位置上完成Curve的创建后，双击该Curve完成设置。Current Monitor时，在需要测量的位置上要创建一个Loop形态的Curve，这样才能形成一个电流环。与Voltage Monitor一样，双击该Curve完成设置。需要注意的是，Current Monitor设置的电流环方向要垂直于电流方向。

CST画面左侧的Navigation Tree中可以查看生成的Voltage、Current Monitoro。
