CST电磁仿真软件远场源的导出&调用和提取结果【小白必看】

远场源的导出&调用(1)

提取Hybrid仿真所需的远场源！

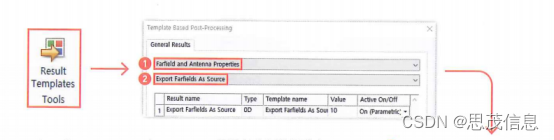

Post-Processing > Tools > Result Templates Tools >Farfield and Antenna Properties > Export Farfields As Source

混合求解(Hybrid Simulation)是对安装在舰船等大型平台上的天线进行仿真分析时，提取天线的远场源进行源和平台之间的耦合仿真。

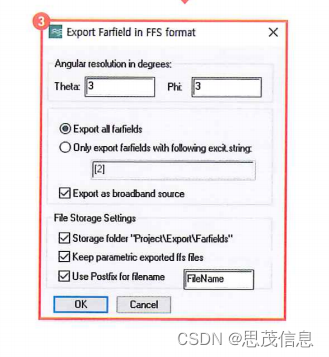

 Angular resolution in degrees设置角度调节分辨率

Export all farfields 导出Field Monitor中设置的所有远场

Only export farfields with following excit. String

仿真模型中有多个Port时，导出指定Port的远场

Export as broadband source

将f=0.75/0.78的远场结果导出为一个文件

farfield source_broadband [1].ffs

Storage folder"Project/Export/Farfields”

在指定路径中保存远场

Keep parametric exported ffs files

将Parameter保存为TEXT文件

Use Postfix for filename

文件名中使用自定义的后缀(Postfix),

此示例中使用的后缀为FileName

farfield source broadband [1] FileName.ffs

远场源的导出&调用(2)

调用Hybrid仿真分析所需的Farfields源！

Simulation > Sources and Loads > Farfield Source

Alignment

User defined源位置/方向自定义

Current WCS 定义源的时候与当前局部坐标系同步

Source file从指定路径调出文件

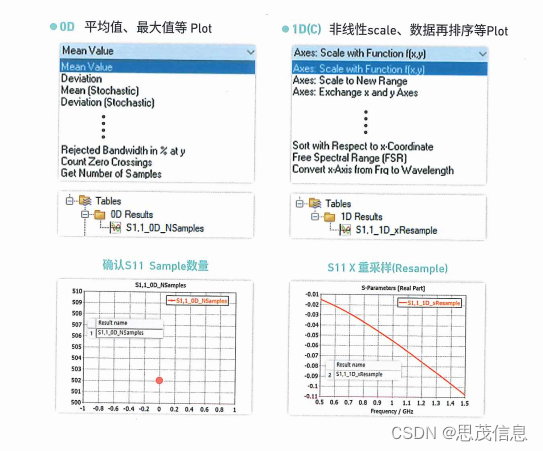

提取1D Data

利用0D/1D Result from 1D Result!

Post-Processing > Tools > Result Templates Tools > General 1D >0D/1D Result from 1D Result

基于仿真结果可以计算新的0D/1D(C)结果。其中不仅包括了查找最大值或积分值等简单操作，还包括了X/Y轴应用非线性scale函数等高级操作。我们选择需要的函数计算出结果。

计算1D Data

利用Mix Template Result!

Post-Processing > Tools > Result Templates Tools > General 1D >Mix Template Result

混合模板结果(MixTemplate Result)中可以根据分析目的使用不同的函数，将多个仿真结果根据需要进行运算，得到混合结果并进行Plot。比如，四则运算(+、 -、 x、 )Sin、Cos、Exp函数等。

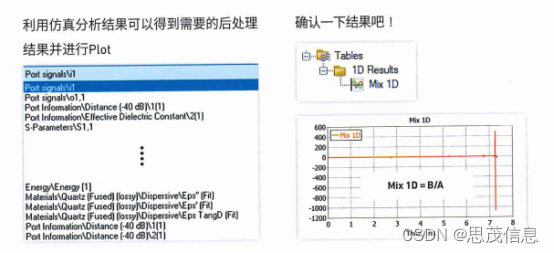

利用仿真分析结果可以得到需要的后处理

结果并进行Plot

确认一下结果吧！

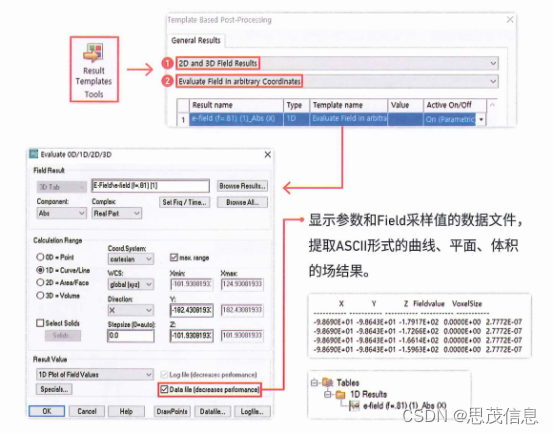

在任意坐标系中提取OD/1D/2D/3D场结果

提取任意坐标系中OD/1D/2D/3D Field!

Post-Processing > Tools > Result Templates Tools >2D and 3D Field Result > Evaluate Field in arbitrary Coordinates

在直角、圆柱、球坐标系中将所需位置的Field提取为0D、1D、2D以及3D。

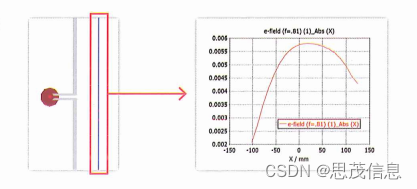

可以在所需的Line (位置)提取 Field

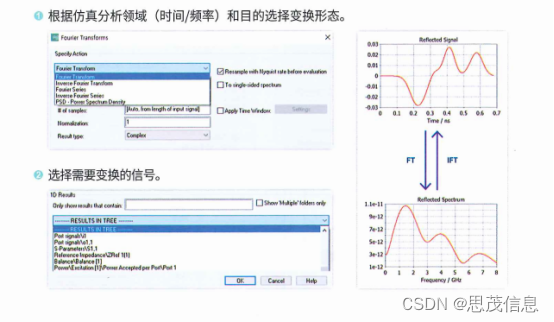

傅里叶变换

在时域/频域确认信号

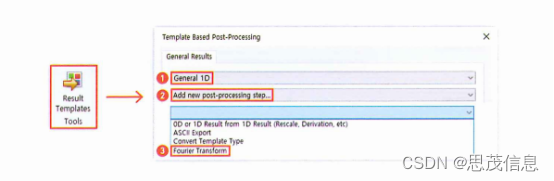

Post-Processing > Tools > Result Templates Tools > General 1D >Fourier Transform

在信号仿真分析时，根据目的选择仿真分析领域有助于降低分析的难度。要在时域查看频域仿真分析的结果时，可以通过CST的Fourier Transform来实现。要在频域查看时域仿真分析的结果时，可以通过CST的逆傅立叶变换(lnverse Fourier Transform)来实现。
