CST电磁仿真结果比较与查看参数扫描的结果【入门教学】

Results

仿真结果的比较

使用New Tree Folder！

Navigation Tree > 1D Results > New Tree Folder

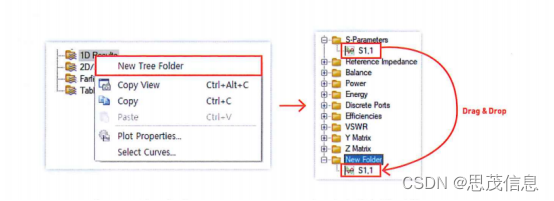

在使用CST软件时，希望比较两个仿真数据时，可以使用New Tree Folder。点击导航树中的1D Results文件夹然后右键选择New Tree Folder就会显示下级文件夹。将仿真结果拖拽或复制Cr+粘贴C+四到新生成的文件夹即可。

希望比较两个仿真数据时，可以使用New Tree Folder。点击导航树中的1D Results文件夹然后右键选择New Tree Folder就会显示下级文件夹。将仿真结果拖拽或复制C+粘贴Cr+口到新生成的文件夹即可。

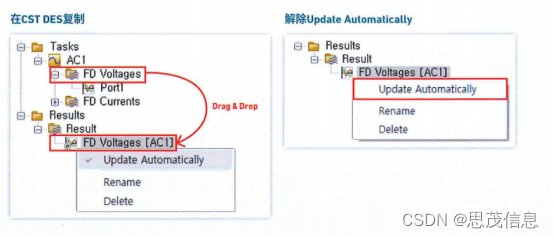

Schematic(CST软件设计工作室CST Design Studio) 也有类似的功能。Navigation TreeResults文件夹右键就可以使用。在这里也可以通过鼠标拖拽复制结果，但是要使用该方法需要解除Update Automatically。需要注意的是，如果不解除，执行其他仿真时复制的结果也会一起发生变化。 通过Cm+，+复制粘贴，就不会Update Automatically，即使追加仿真也不会改变复制的结果。

查看参数扫描的结果

确认参数变化时的结果!

OD from 1D

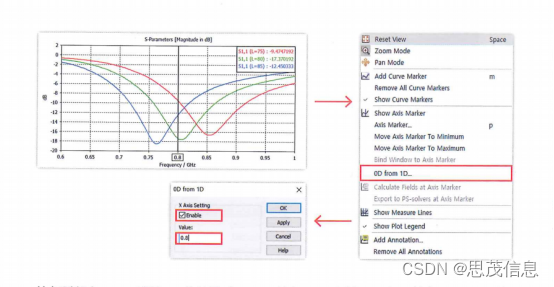

在CST软件中有一种功能，可以在特定频率一目了然地确认Parameter Sweep的结果。比如在Dipole天线仿真中可以确认不同天线臂长度下的S-Parameter结果。鼠标右键0D from 1D，打开0D from 1D窗口。勾选Enable激活，Value一栏输入频率值就可以确认Parameter Sweep的结果。

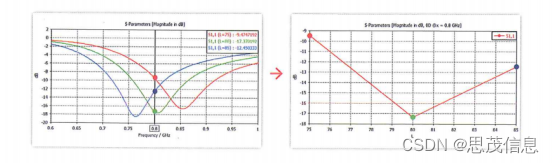

比如希望在0.8GHz确认S11的结果时，Value输入0.8。这样设置后，X轴为Parameter值Y轴为S11。

查看2D/3D结果

场结果的定制化显示！

Navigation Tree > 2D/3D Results

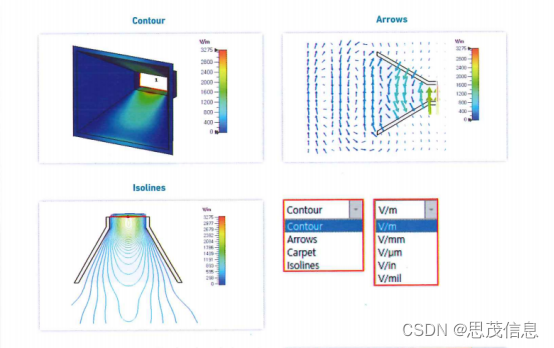

在Field Monitor中设置好需要查看的频点后运行仿真，仿真完成后就可以在NavigationTree中确认场结果。可以有多种类型的绘图展示仿真分析得到的场。场的尺寸和单位也能进行设置。

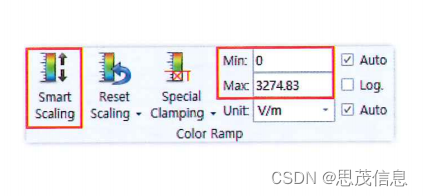

使用SmartScaling功能时，为了方便用户快速掌握场变化的趋势，会自动设置取值范围，并勾选Log选项。但是对比两个场时，也可以直接手动设置Min/Max Rangeo

查看端口模式

使用波导端口时查看端口模式的方法

Navigation Tree >2D/3D Results > Port Modes

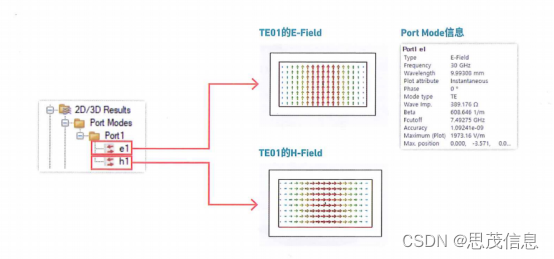

将Source接通到Waveguide Port时，可以在2D/3D Results中确认端口模式(Port Modes)如果设置了多个端口，可以分别确认各端口的模式。可以查看每个端口的电场和磁场模式，确认端口阻抗、波长、模式类型等信息。完成仿真分析后，可以确认关注的频点上阻抗和端口形成的Mode Type是否良好。

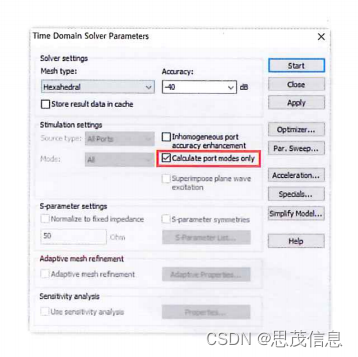

在Solver设置中勾选Calculate port modes only;按下strt按钮，只对端口模式进行快速的仿真分析。需要先了解端口模式是否正常形成的情况下，这是非常有用的功能。
