CST2021设置0D Result模板，并进行参数扫描与优化

最新推荐文章于 2025-02-10 10:43:11 发布
最新推荐文章于 2025-02-10 10:43:11 发布
阅读量4.9k 收藏 38
点赞数 11
分类专栏： CST学习 文章标签： 经验分享 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_54897533/article/details/122799708
版权

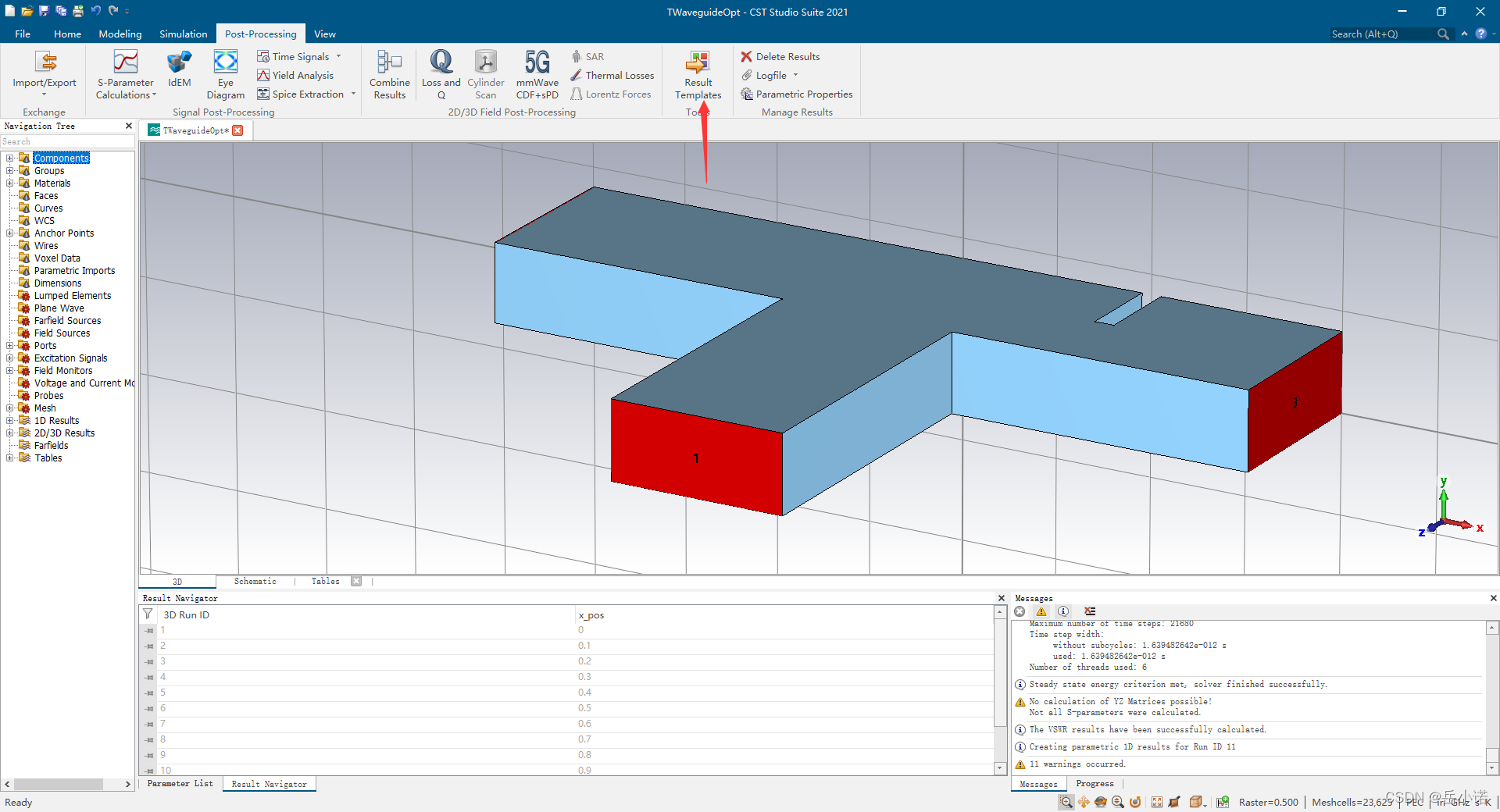

1.打开【Result Templates】

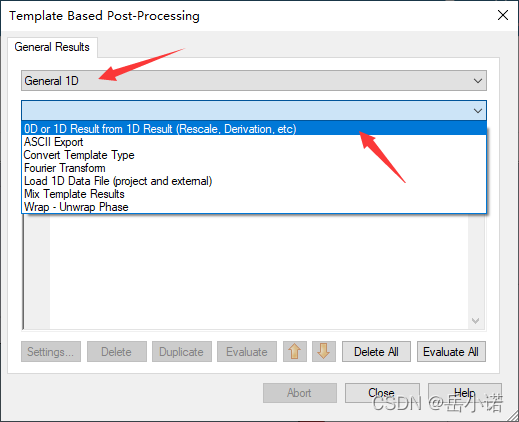

2. 选择【General 1D】，选择如图所示第一项

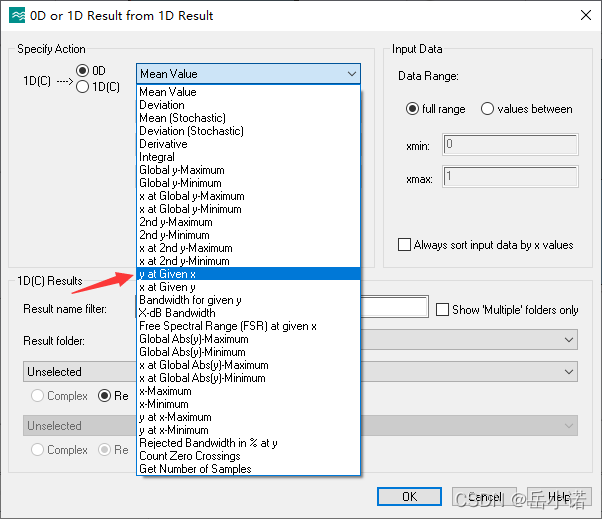

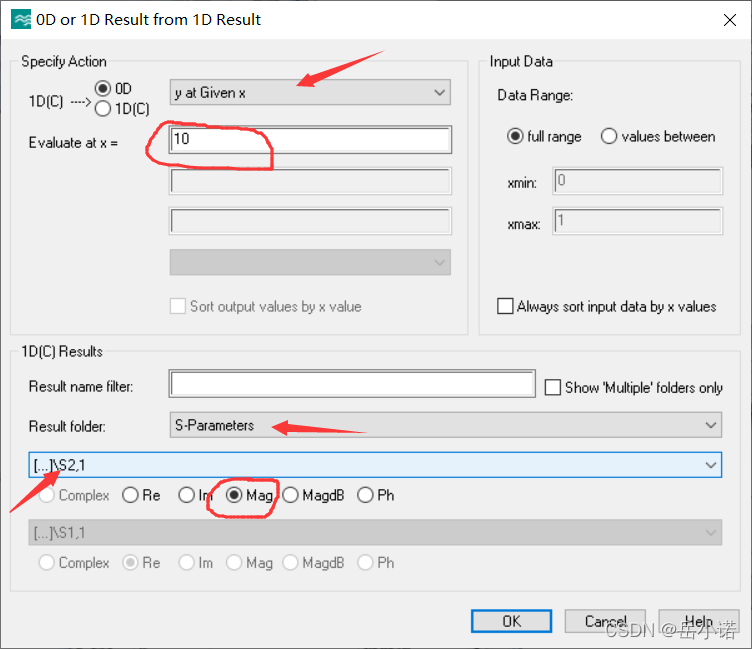

3. 选择【y at Given x】

4.剩余设置如图

5.此时就创建好了一个0D Result

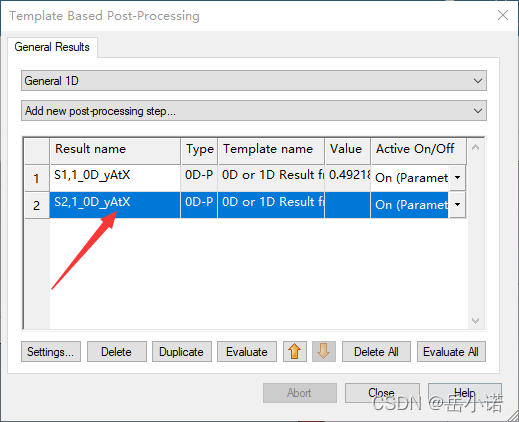

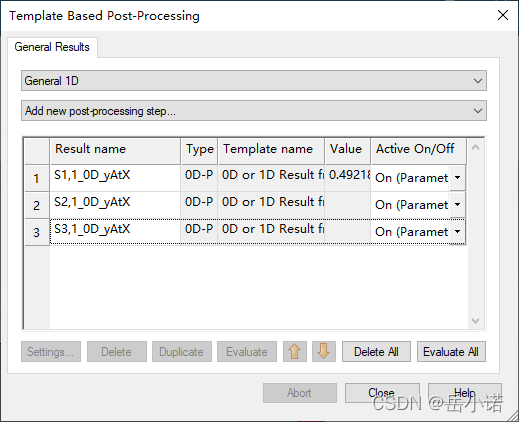

6.同样方法创建剩余两个0D Result

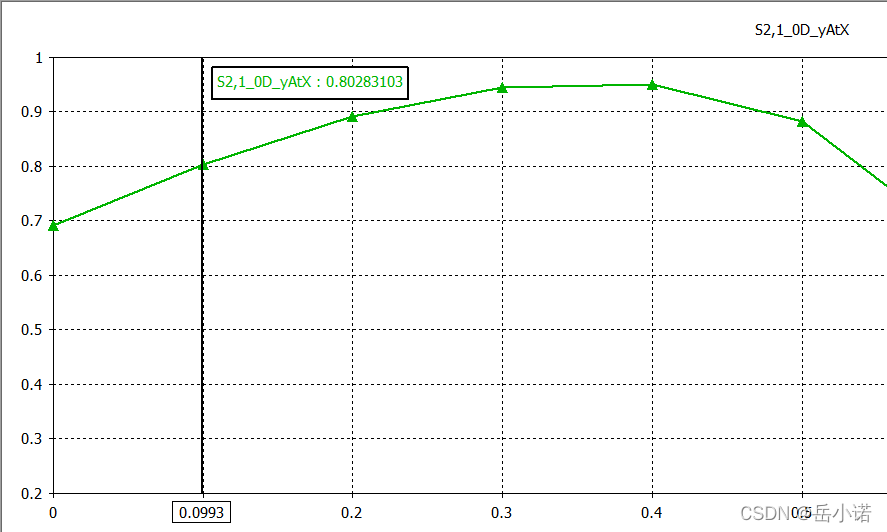

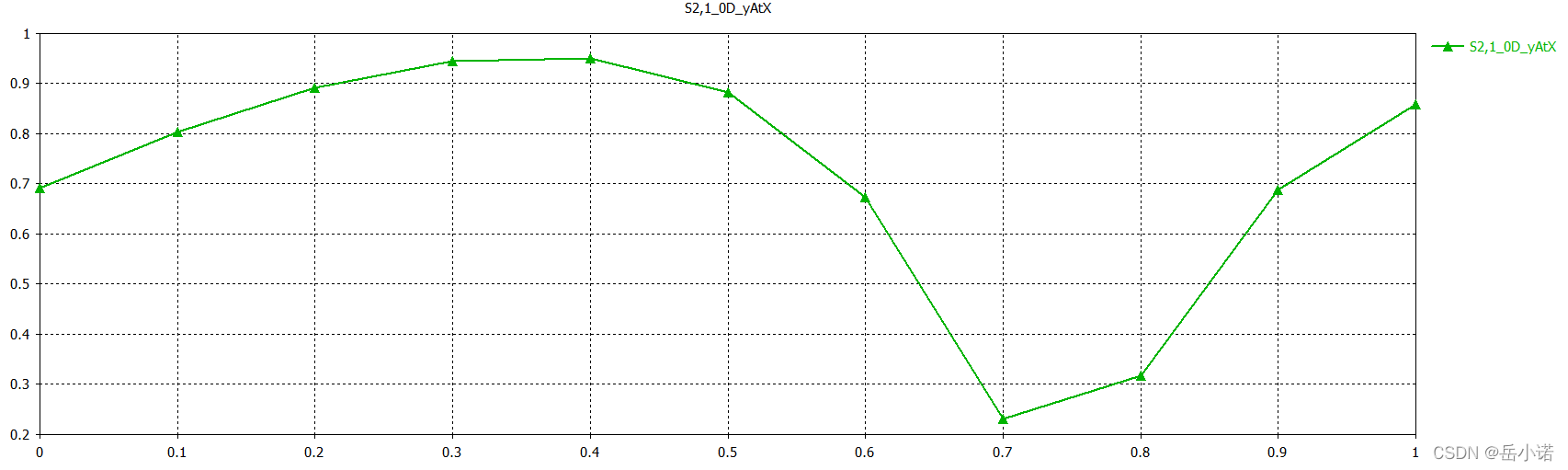

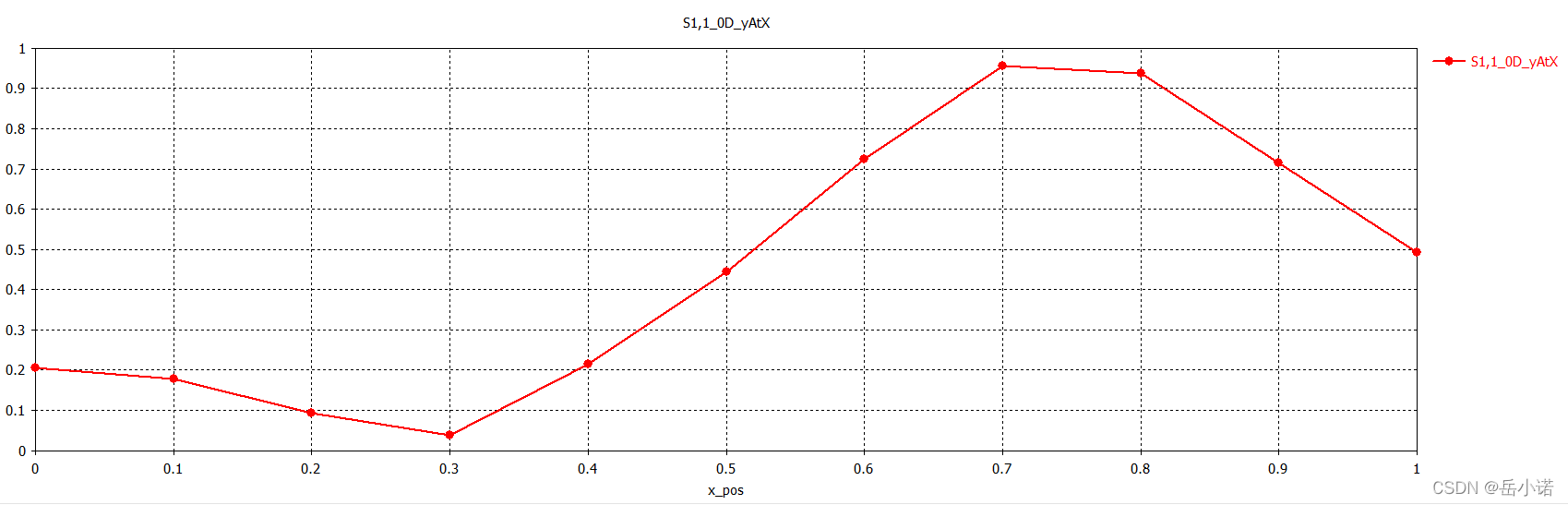

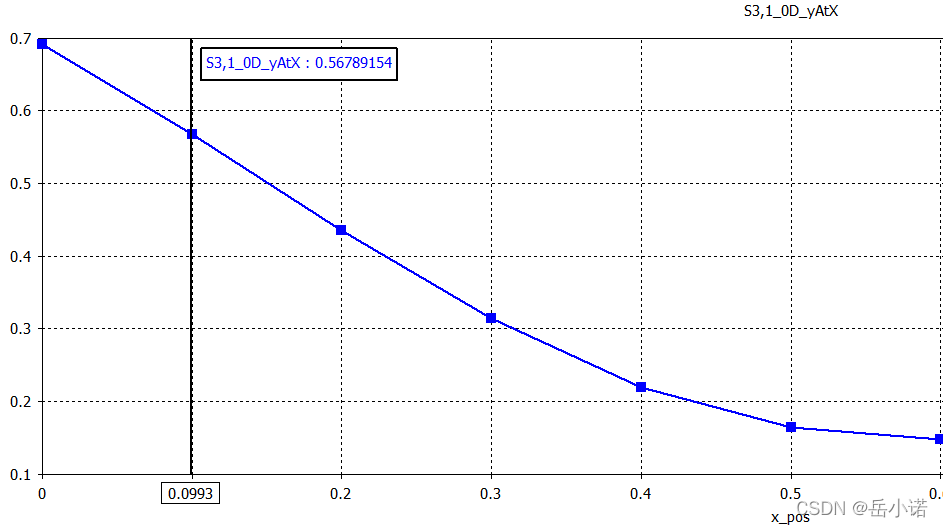

7. 参数扫描结束后，在Tables里可以看到我们创建的0D Result

 8.优化设计

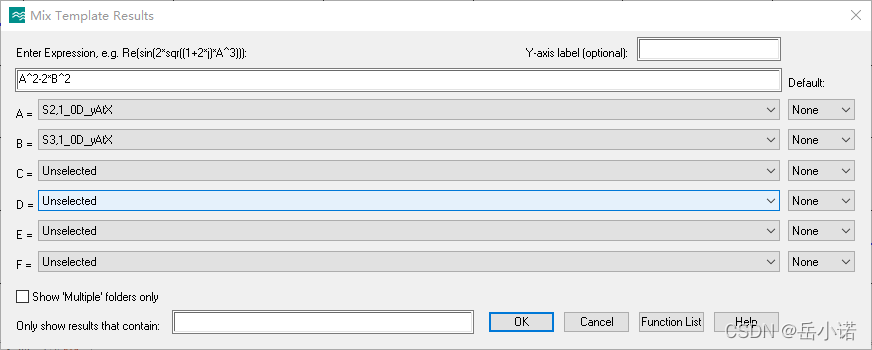

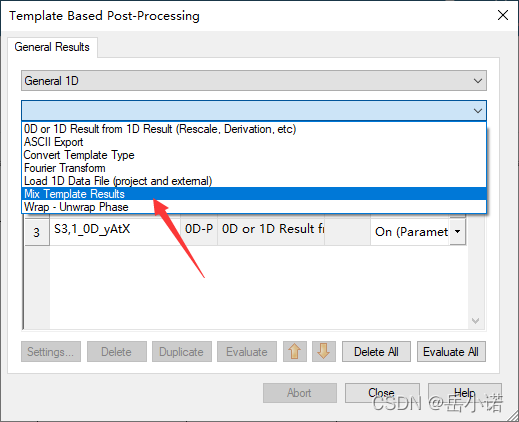

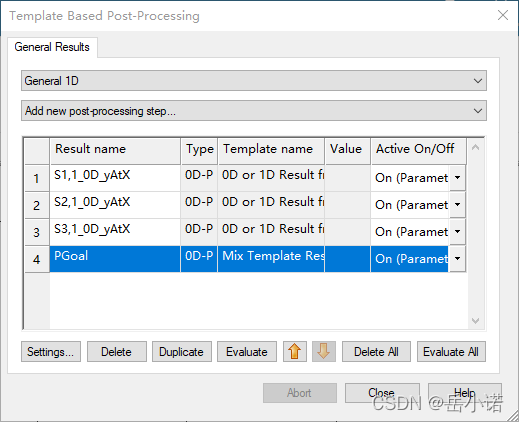

9.首先定义新的Result Template

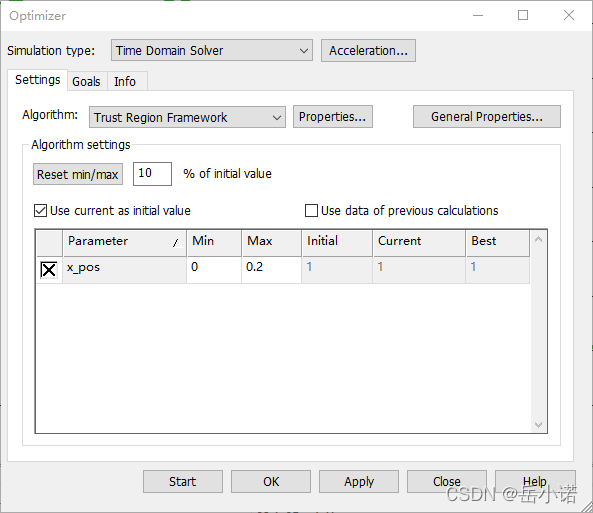

10.优化变量

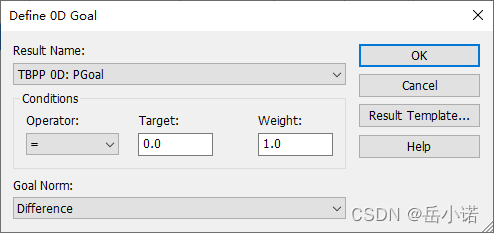

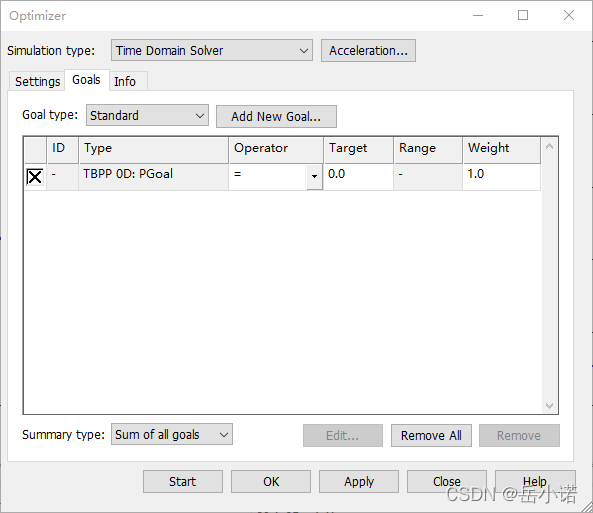

11.优化目标

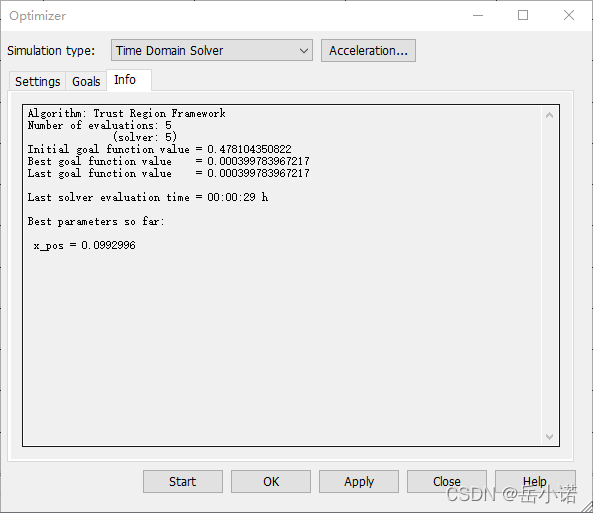

12.开始优化过程
