风电场风筒人员定位系统

一片片的风车田，旋转的大风车，往往出现在电视上，或者是网红的打卡景点，但恰恰是这样的场景，与我们的生活息息相关，也是我国供电系统重要的组成部分，对于风车的检修管理也是风电场最重要的工作，我们都知道对于电力行业的固定场景进行检修，是很具危险性的一项工作，所以对检修人员的安全防护也是风电场工作中的，重中之重。针对这一场景，雄知科技的风电场人员点位系统能很好的协助风电场管理人员，让管理工作更简便、安全性更高。具体方案如下：

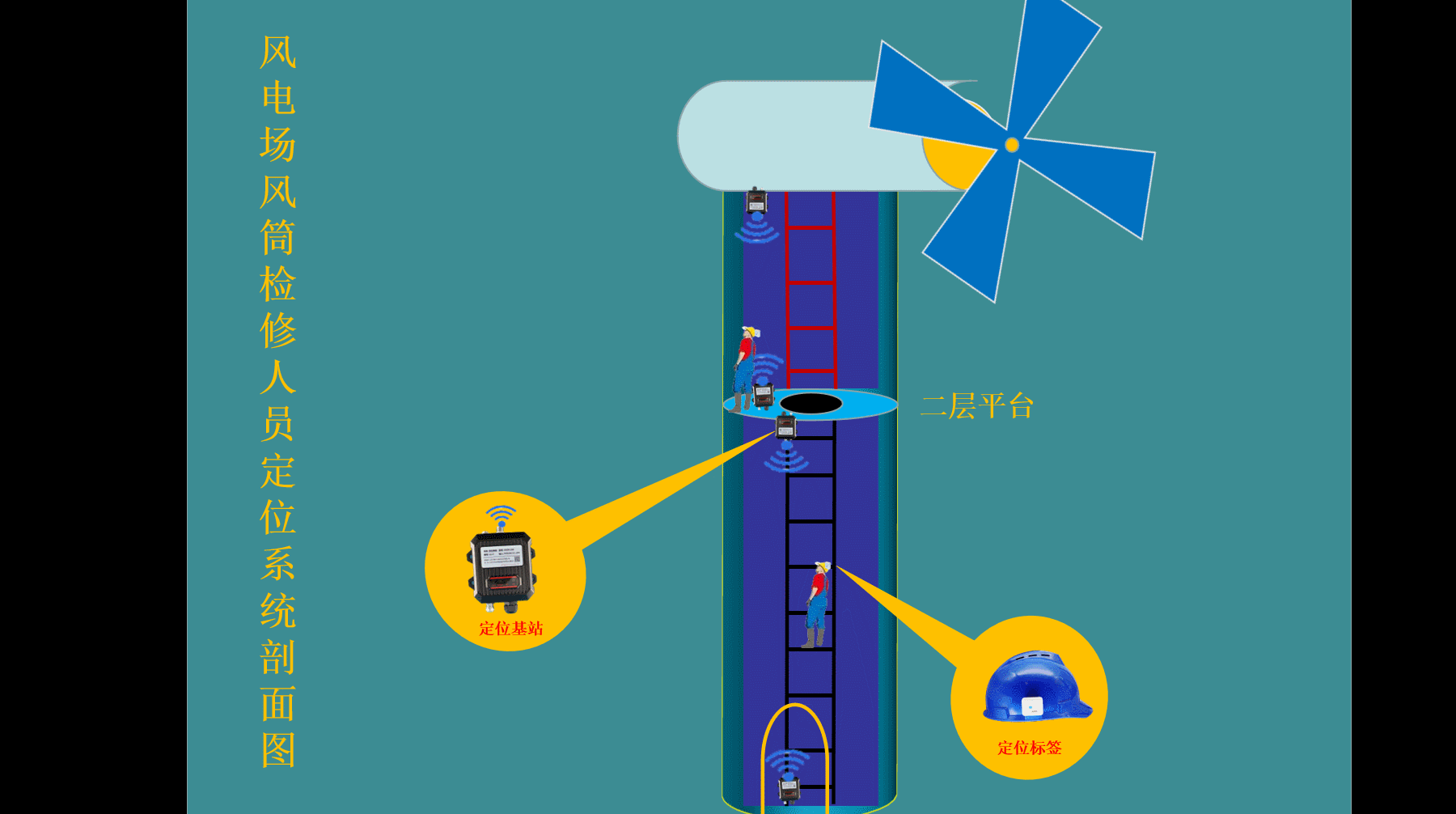

如下图所示：风电场的风筒内安装UWB定位基站，实现风筒内上下梯子人员的实时定位，可以风筒内添加电子围栏功能，在通电时有工作人员误闯进风筒，实现实时报警。

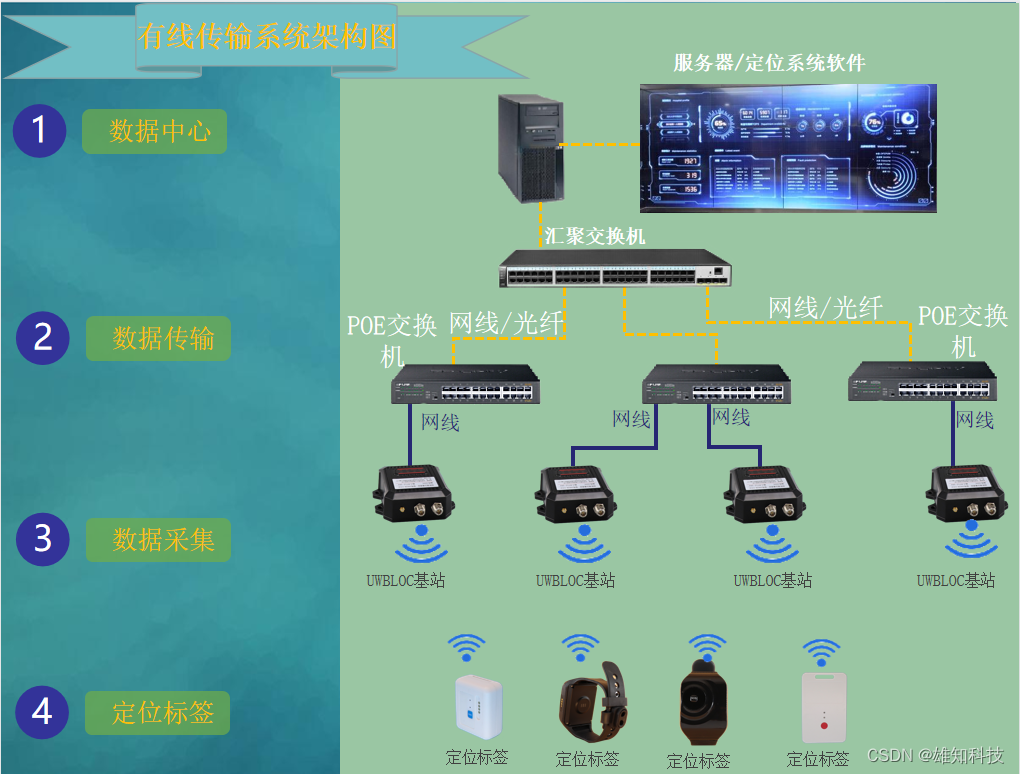

 有线传输系统架构图

 一、有线传输系统架构说明 1.传输线路说明： 整个由于通讯距离较远，供电线路由光纤、网线、带光电转换 的POE交换机组成，如上图所示，定位基站由POE交换机供电，由定位基站出来的电信 号，通过带有光电转换功能的POE交换机，把电信号转化成光信号经过光纤回传到总 的POE交换机汇总，再由POE交换机将光信号转换成电信号，回传到定位引擎服务器上 实时解算，在显示器上显示位置信息。

2.线路设计： 整条线路由将控中心出发，（所有的线路的走线槽都以现场现有的线 槽为主）由对接在带有光电转换模块的POE交换机上的光纤开始，线路延伸到厂房的带 有光电转化模块的POE交换机上，再由POE交换机上的网口给基站供电，POE交换机供 电由于受供电距离不能超过100米的限制，所以只能安放在不超过基站100米的位置 （标注：每一台POE交换机需要就近取电，如不能就近取电需另铺设线路供电）

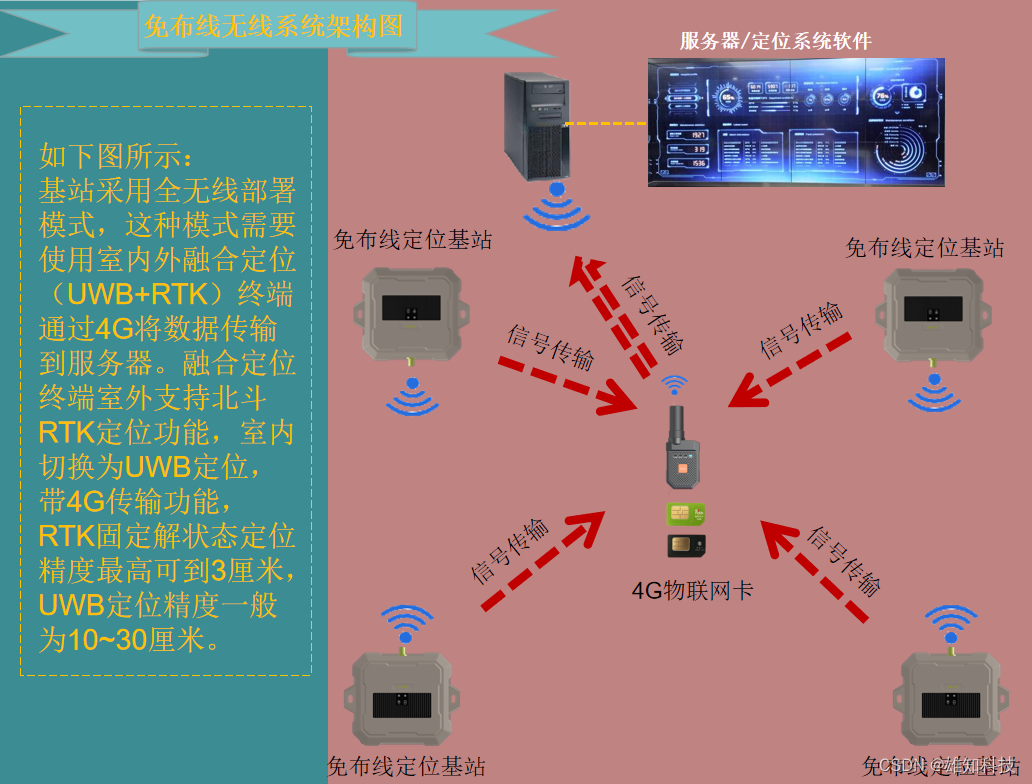

无线传输系统架构图
