CH423S IO扩展芯片使用记录
1.概述
首先看芯片的描述和特点，根据数据手册

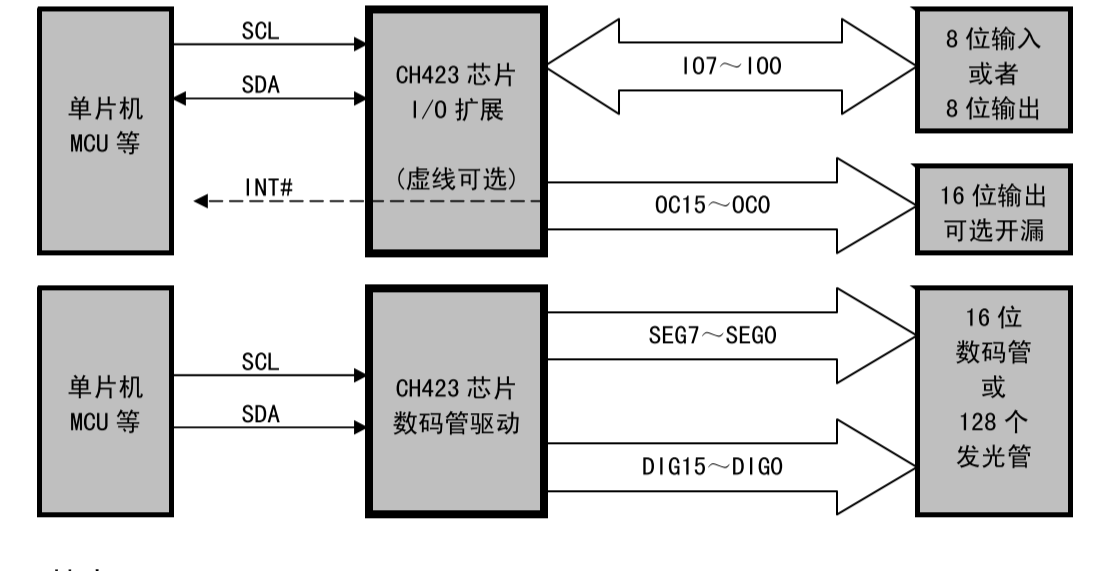

1、概述 CH423 是两线串行接口的通用远程 I/O 扩展芯片。CH423 提供 8 个双向输入输出引脚和 16 个通
用输出引脚，支持输入电平变化中断；CH423 内置电流驱动电路，可以静态驱动 24 只 LED 发光管或 者动态驱动 128 只 LED（相当于 16 只数码管）；CH423 通过 2 线串行接口与单片机等交换数据。
2、特点
● 通过两线串行接口远程扩展出 8 个通用输入输出引脚 GPIO 和 16 个通用输出引脚 GPO。
● 内置电流驱动级，连续驱动电流不小于 15mA，OC 引脚输出 1/16 脉冲灌电流不小于 120mA。
● 静态显示驱动方式支持 24 只发光管 LED 或者 3 位共阳数码管。
● 分时动态扫描显示驱动方式支持 128 只发光管 LED 或者 16 位共阴数码管，支持亮度控制。
● 双向 I/O 引脚在输入方式下具有输入电平变化时产生中断的功能，中断输出低电平有效。
● 16 个通用输出引脚可以选择推挽输出或者开漏输出。
● 支持 3V～5V 电源电压，支持低功耗睡眠，可以被输入电平变化唤醒。
● 高速 2 线串行接口，时钟速度从 0 到 1MHz，兼容两线 I2C 总线，节约引脚。
● 提供 DIP28S 和 SOP28 两种无铅封装，兼容 RoHS。
目前用的是软件模拟：
// *******************************************************************
//Website: http://wch.cn
//Email: tech@wch.cn
//Author: W.ch 2007.6
// *******************************************************************
// 硬件相关定义, 请根据实际硬件修改本文件
#ifndef CH423IF_H
#define CH423IF_H
#include "SWM320.h"
typedef union{
struct{
uint16_t OC0:1;
uint16_t OC1:1;
uint16_t OC2:1;
uint16_t OC3:1;
uint16_t OC4:1;
uint16_t OC5:1;
uint16_t OC6:1;
uint16_t OC7:1;
uint16_t OC8:1;
uint16_t OC9:1;
uint16_t OC10:1;
uint16_t OC11:1;
uint16_t OC12:1;
uint16_t OC13:1;
uint16_t OC14:1;
uint16_t OC15:1;
}state;
uint16_t v;
}Ch423_Output_Typedef;
typedef union{
struct{
uint16_t IO0:1;
uint16_t IO1:1;
uint16_t IO2:1;
uint16_t IO3:1;
uint16_t IO4:1;
uint16_t IO5:1;
uint16_t IO6:1;
uint16_t IO7:1;
}state;
uint8_t v;
}Ch423_Input_Typedef;
/* 2线接口的位操作,与单片机有关 */
#define CH423_SCL_SET { GPIO_SetBit(GPIOC, PIN4); }
#define CH423_SCL_CLR { GPIO_ClrBit(GPIOC, PIN4); }
#define CH423_SCL_D_OUT { GPIO_Init(GPIOC, PIN4, 1, 0, 0); } // 设置SCL为输出方向,对于双向I/O需切换为输出
#define CH423_SDA_SET { GPIO_SetBit(GPIOC, PIN5); }
#define CH423_SDA_CLR { GPIO_ClrBit(GPIOC, PIN5); }
#define CH423_SDA_IN GPIO_GetBit(GPIOC, PIN5)
#define CH423_SDA_D_OUT { GPIO_Init(GPIOC, PIN5, 1, 0, 0); } // 设置SDA为输出方向,对于双向I/O需切换为输出
#define CH423_SDA_D_IN { GPIO_Init(GPIOC, PIN5, 0, 1, 0); } // 设置SDA为输入方向,对于双向I/O需切换为输入
// CH423接口定义
#define CH423_I2C_ADDR1 0x40 // CH423的地址
#define CH423_I2C_MASK 0x3E // CH423的高字节命令掩码
/* 设置系统参数命令 */
#define CH423_SYS_CMD 0x4800 // 设置系统参数命令，默认方式
#define BIT_X_INT 0x08 // 使能输入电平变化中断，为0禁止输入电平变化中断；为1并且DEC_H为0允许输出电平变化中断
#define BIT_DEC_H 0x04 // 控制开漏输出引脚高8位的片选译码
#define BIT_DEC_L 0x02 // 控制开漏输出引脚低8位的片选译码
#define BIT_IO_OE 0x01 // 控制双向输入输出引脚的三态输出，为1允许输出
/* 设置低8位开漏输出命令 */
#define CH423_OC_L_CMD 0x4400 // 设置低8位开漏输出命令，默认方式
#define BIT_OC0_L_DAT 0x01 // OC0为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC1_L_DAT 0x02 // OC1为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC2_L_DAT 0x04 // OC2为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC3_L_DAT 0x08 // OC3为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC4_L_DAT 0x10 // OC4为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC5_L_DAT 0x20 // OC5为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC6_L_DAT 0x40 // OC6为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC7_L_DAT 0x80 // OC7为0则使引脚输出低电平，为1则引脚不输出
/* 设置高8位开漏输出命令 */
#define CH423_OC_H_CMD 0x4600 // 设置低8位开漏输出命令，默认方式
#define BIT_OC8_L_DAT 0x01 // OC8为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC9_L_DAT 0x02 // OC9为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC10_L_DAT 0x04 // OC10为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC11_L_DAT 0x08 // OC11为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC12_L_DAT 0x10 // OC12为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC13_L_DAT 0x20 // OC13为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC14_L_DAT 0x40 // OC14为0则使引脚输出低电平，为1则引脚不输出
#define BIT_OC15_L_DAT 0x80 // OC15为0则使引脚输出低电平，为1则引脚不输出
/* 设置双向输入输出命令 */
#define CH423_SET_IO_CMD 0x6000 // 设置双向输入输出命令，默认方式
#define BIT_IO0_DAT 0x01 // 写入双向输入输出引脚的输出寄存器，当IO_OE=1,IO0为0输出低电平，为1输出高电平
#define BIT_IO1_DAT 0x02 // 写入双向输入输出引脚的输出寄存器，当IO_OE=1,IO1为0输出低电平，为1输出高电平
#define BIT_IO2_DAT 0x04 // 写入双向输入输出引脚的输出寄存器，当IO_OE=1,IO2为0输出低电平，为1输出高电平
#define BIT_IO3_DAT 0x08 // 写入双向输入输出引脚的输出寄存器，当IO_OE=1,IO3为0输出低电平，为1输出高电平
#define BIT_IO4_DAT 0x10 // 写入双向输入输出引脚的输出寄存器，当IO_OE=1,IO4为0输出低电平，为1输出高电平
#define BIT_IO5_DAT 0x20 // 写入双向输入输出引脚的输出寄存器，当IO_OE=1,IO5为0输出低电平，为1输出高电平
#define BIT_IO6_DAT 0x40 // 写入双向输入输出引脚的输出寄存器，当IO_OE=1,IO6为0输出低电平，为1输出高电平
#define BIT_IO7_DAT 0x80 // 写入双向输入输出引脚的输出寄存器，当IO_OE=1,IO7为0输出低电平，为1输出高电平
/* 读取双向输入输出命令 */
#define CH423_RD_IO_CMD 0x4D // 输入I/O引脚当前状态
// 对外子程序
//extern void CH423_WriteByte( unsigned short cmd ); // 写出数据
//extern unsigned char CH423_ReadByte( void ); // 读取数据
void bsp_CH423_Init(void); //初始化
void bsp_CH423_Poll(void); //周期调用
extern Ch423_Output_Typedef Ch423_Output;
extern Ch423_Input_Typedef Ch423_Input;
// 特定用途子程序
//extern void CH423_Write( unsigned short cmd ); // 向CH423发出操作命令,该子程序与CH423_WriteByte不同，区别主要是前者先将命令码高8位移位
// 下述定义仅适用于CH423_Write子程序，这样定义是为了兼容I2C数据，如果不考虑兼容，那么高8位应该先左移1位
#define CH423_DIG0 0x1000 // 数码管位0显示
#define CH423_DIG1 0x1100 // 数码管位1显示
#define CH423_DIG2 0x1200 // 数码管位2显示
#define CH423_DIG3 0x1300 // 数码管位3显示
#define CH423_DIG4 0x1400 // 数码管位4显示
#define CH423_DIG5 0x1500 // 数码管位5显示
#define CH423_DIG6 0x1600 // 数码管位6显示
#define CH423_DIG7 0x1700 // 数码管位7显示
#define CH423_DIG8 0x1800 // 数码管位8显示
#define CH423_DIG9 0x1900 // 数码管位9显示
#define CH423_DIG10 0x1A00 // 数码管位10显示
#define CH423_DIG11 0x1B00 // 数码管位11显示
#define CH423_DIG12 0x1C00 // 数码管位12显示
#define CH423_DIG13 0x1D00 // 数码管位13显示
#define CH423_DIG14 0x1E00 // 数码管位14显示
#define CH423_DIG15 0x1F00 // 数码管位15显示
#endif
#include "dev_ch423s.h" // 修改该文件以适应硬件环境/单片机型号等
static void delay1us()
{
uint32_t i;
for(i = 0; i < 100; i++);
}
#define DELAY_0_1US delay1us() // MCS51>10MHz
static void CH423_I2c_Start( void ) // 操作起始
{
CH423_SDA_SET; // 发送起始条件的数据信号
CH423_SDA_D_OUT; // 设置SDA为输出方向
CH423_SCL_SET;
CH423_SCL_D_OUT; // 设置SCL为输出方向
DELAY_0_1US;
CH423_SDA_CLR; //发送起始信号
DELAY_0_1US;
CH423_SCL_CLR; //钳住I2C总线，准备发送或接收数据
}
static void CH423_I2c_Stop( void ) // 操作结束
{
CH423_SDA_CLR;
DELAY_0_1US;
CH423_SCL_SET;
DELAY_0_1US;
CH423_SDA_SET; // 发送I2C总线结束信号
DELAY_0_1US;
}
static void CH423_I2c_WrByte( uint8_t dat ) // 写一个字节数据
{
uint8_t i;
for( i = 0; i != 8; i++ ) // 输出8位数据
{
if( dat&0x80 ) { CH423_SDA_SET; }
else { CH423_SDA_CLR; }
DELAY_0_1US;
CH423_SCL_SET;
dat<<=1;
DELAY_0_1US; // 可选延时
CH423_SCL_CLR;
}
CH423_SDA_SET;
DELAY_0_1US;
CH423_SCL_SET; // 接收应答
DELAY_0_1US;
CH423_SCL_CLR;
}
static uint8_t CH423_I2c_RdByte( void ) // 读一个字节数据
{
uint8_t dat,i;
CH423_SDA_SET;
CH423_SDA_D_IN; // 设置SDA为输入方向
dat=0;
for( i = 0; i != 8; i++ ) // 输入8位数据
{
DELAY_0_1US; // 可选延时
CH423_SCL_SET;
DELAY_0_1US; // 可选延时
dat<<=1;
if(CH423_SDA_IN) dat++; // 输入1位
CH423_SCL_CLR;
}
CH423_SDA_SET;
DELAY_0_1US;
CH423_SCL_SET; // 发出无效应答
DELAY_0_1US;
CH423_SCL_CLR;
return(dat);
}
static void CH423_Write( uint16_t cmd ) // 写命令
{
CH423_I2c_Start(); // 启动总线
CH423_I2c_WrByte( ( ( uint8_t )( cmd>>7 ) & CH423_I2C_MASK ) | CH423_I2C_ADDR1 );
CH423_I2c_WrByte( ( uint8_t ) cmd ); // 发送数据
CH423_I2c_Stop(); // 结束总线
}
static void CH423_WriteByte( uint16_t cmd ) // 写出数据
{
CH423_I2c_Start(); // 启动总线
CH423_I2c_WrByte( ( uint8_t )( cmd>>8 ) );
CH423_I2c_WrByte( ( uint8_t ) cmd ); // 发送数据
CH423_I2c_Stop(); // 结束总线
}
static uint8_t CH423_ReadByte() // 读取数据
{
uint8_t din;
CH423_I2c_Start(); // 启动总线
CH423_I2c_WrByte( CH423_RD_IO_CMD ); // 此值为0x4D
din=CH423_I2c_RdByte(); // 读取数据
CH423_I2c_Stop(); // 结束总线
return( din );
}
//读IO0-7的值
static uint8_t bsp_CH423_ReadIO(void)
{
return CH423_ReadByte();
}
//写OC0-15的值
static void bsp_CH423_WriteIO(uint16_t value)
{
CH423_Write(CH423_OC_L_CMD | (uint8_t) value );//OC0-7输出
CH423_Write(CH423_OC_H_CMD | (uint8_t)( value >> 8) );//OC8-15输出
}
//CH423输出输入状态寄存器
Ch423_Input_Typedef Ch423_Input;
Ch423_Output_Typedef Ch423_Output;
/* 对外接口 */
//CH423初始化
void bsp_CH423_Init(void)
{
Ch423_Input.v = 0;
Ch423_Output.v = 0;
GPIO_Init(GPIOC, PIN4, 1, 0, 0);
GPIO_Init(GPIOC, PIN5, 1, 0, 0);
CH423_Write(CH423_SYS_CMD);
}
//周期调用CH423
void bsp_CH423_Poll(void)
{
Ch423_Input.v = bsp_CH423_ReadIO();//读
bsp_CH423_WriteIO(Ch423_Output.v);//写
}
