USB系列六：USB HID设备配置

HID的全称为HumanInterfaceDevices，即人机接口设备。HID设备是USB协议中最早提出并支持的一种设备类。USBHID类设备使用非常普遍，例如USB接口的鼠标、键盘、游戏手柄等等。本章将对USBHID设备进行介绍，特别是USBHID类设备的描述符和设备请求。

本章包括

USBHID设备的基本知识

USBHID设备描述符

USBHID设备类请求

一、USB HID设备简介

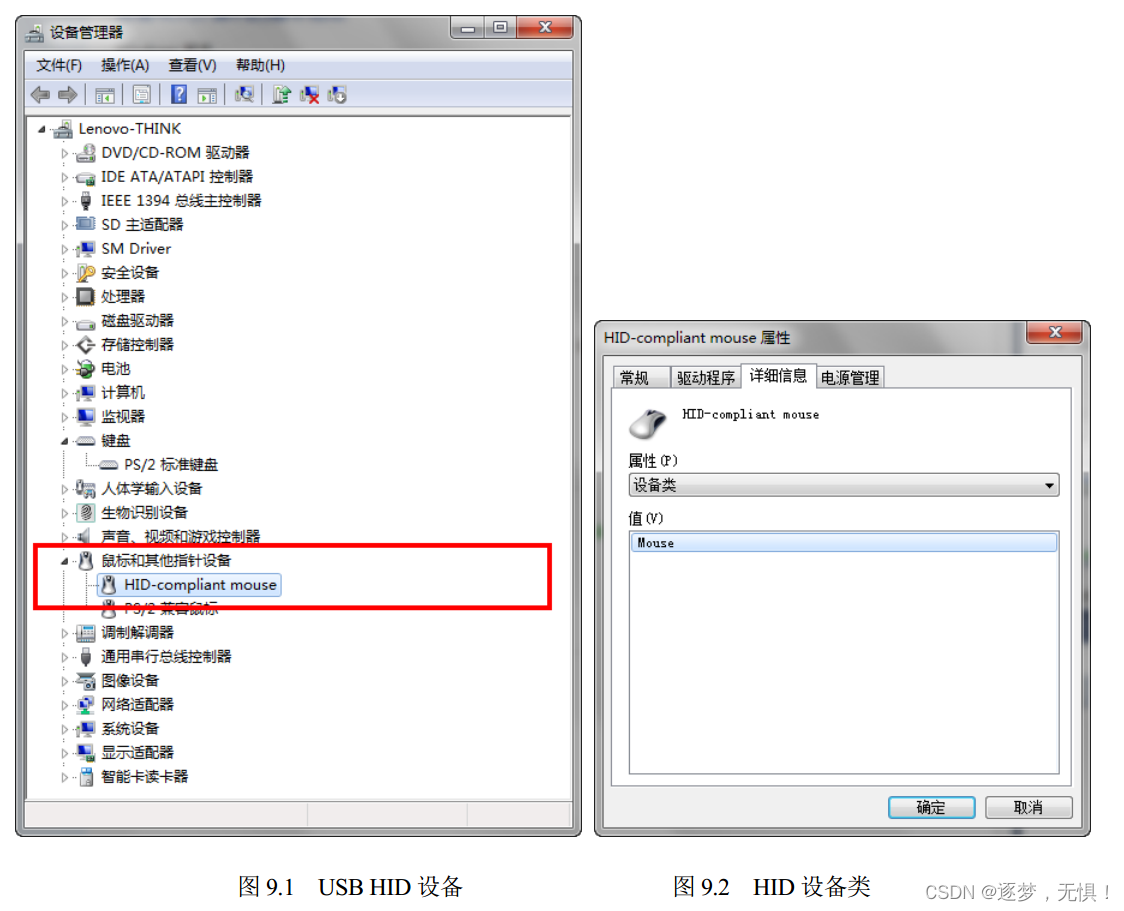

USB HID设备主要用于和计算机进行交互通信，典型的USB HID类设备包括USB键盘、USB鼠标、USB游戏手柄等等，这些都是日常生活中常见的设备。以USB接口的鼠标为例，打开计算机的“设备管理器”，可以在“鼠标和其他指针设备”中找到USBHID接口的鼠标，其名称一般为“HID-Compliantmouse”，如图9.1所示。双击该设备，在打开的“HID-Compliantmouse属性”对话框中查看设备类信息，如图9.2所示。这里显示了当前设备属于Mouse类，也就是鼠标类。

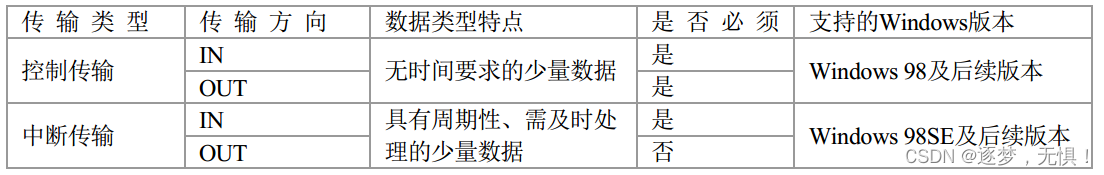

USB HID设备的传输类型

这里需要注意的是，中断IN传输一般是必须的，而并不是所有的设备都要支持中断OUT传输。例如USB鼠标和USB键盘只需由设备向主机发送数据，而不需要USB主机的返回信息。因此，这类USB HID设备可以没有中断OUT传输。

USB HID设备的主要功能特点如下。

USBHID设备的固件程序支持USB协议中的HID报表格式，USB HID设备交换的数据保存在报表的结构内。这个格式包含了丰富的信息，可以处理任何类型的数据。

USB HID设备可以作为低速、全速或高速设备来使用。对于USB HID设备，一般要求对于每个用户输入都能够及时响应。为了对USB设备发出的少量数据进行及时响应，USBHID设备中普遍采用中断传输。

由于采用中断数据传输类型，因此USB HID设备适合于传输少量的数据。对于USB低速设备，其最大数据包长度为8字节；对于USB全速设备，其最大数据包长度为64字节；对于USB高速设备，其最大数据包长度为1024字节。

USB HID设备的输入一般是随机的，也就是说数据的传输具有突发性，例如USB鼠标或者USB键盘。因此，USB主机一般需要周期读取外部HID设备发送的数据并及时进行处理。

在USB总线接口协议规范中，对HID设备的最大传输速率有限制，并且其传输速率不是固定的，根据USB总线的繁忙程度而定。这就注定了USB HID设备不能进行大量数据的高速传输。

二、USB HID设备描述符

在USB协议中，USBHID设备的定义放置在接口描述符中，USB的设备描述符和配置描述符中不包含HID设备的信息。除了一些标准的描述符之外，USBHID设备还支持3个类描述符：HID描述符、报告描述符和物理描述符。

1、USB HID设备的定义

由于USBHID设备定义在接口描述符中。因此，接口描述符必须包括一个HID设备接口类。对于一些多功能的USBHID设备，可能包含多个接口描述符，此时只要有其中一个接口为HID设备类即可。当定义一个USB设备为USBHID设备时，其设备描述符一般设置可按如下参数执行即可：

bDeviceClass=0

bDeviceSubClass=0

bDeviceProtocol=0

而对于USB HID设备的接口描述符，应该置bInterfaceClass=03H，表示为HID类代码。

2、USB HID基本描述符

在USB总线技术接口协议中，USB HID设备需要支持标准的USB描述符以及HID类描述符。这里首先介绍USB HID设备类支持的5个USB标准描述符：设备描述符、配置描述符、接口描述符、端点描述符和字符串描述符。

2.1．设备描述符

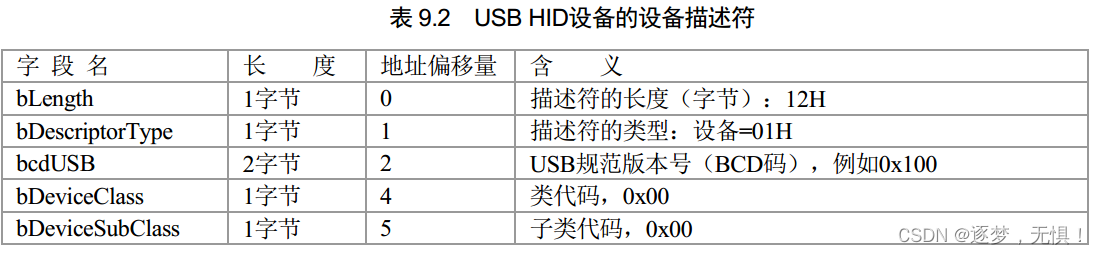

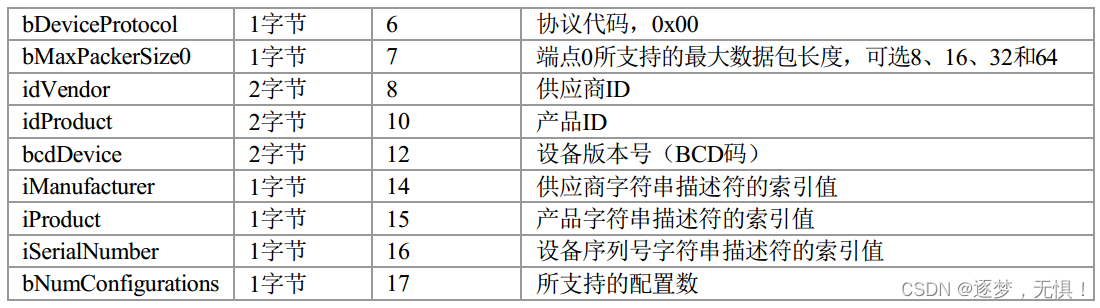

USBHID设备的设备描述符格式如表9.2所示。需要重点指出的是，对于USB HID设备来说，其中类代码、子类代码和协议代码必须设置为0。而USB端点0所支持的最大数据包长度，可选8、16、32和64。

下面详细说明USBHID设备描述符各个字段的具体含义：

bLength字段，用于表示USB设备描述符的长度，长度占用1个字节，地址偏移量为0。对于USBHID设备描述符来说，bLength字段的值固定为18，也就是12H。

bDescriptorType字段，用于表示USB描述符的类型值，长度占用1个字节，地址偏移量为1。对于USBHID设备描述符来说，bDescriptorType字段的值固定为01H。

bcdUSB字段，用于表示该USB设备所遵循的USB规范版本号，长度占用2个字节，地址偏移量为2。bcdUSB字段以BCD码的形式表示，其格式为0xAABC，其中AA为主版本号，B为次版本号，C为子次版本号。

bDeviceClass字段，用于表示该USB设备所属的标准设备类，长度占用1个字节，地址偏移量为4。对于USBHID设备bDeviceClass字段需要设置为0x00。

bDeviceSubClass字段，用于表示USB设备所属的标准设备子类，长度占用1个字节，地址偏移量为5。bDeviceSubClass字段主要用于对USB设备类进行了更加细致的定义，对于USBHID类设备需要设置为0x00。

bDeviceProtocol字段，用于表示USB设备所采用的设备类协议，长度占用1个字节，地址偏移量为6。bDeviceProtocol字段的值和bDeviceClass及bDeviceSubClass的值有关。对于USBHID类设备需要设置为0x00。

bMaxPackerSize0字段，用于表示在USB设备中，端点0所支持最大数据包的长度，长度占用1个字节，地址偏移量为7。bMaxPackerSize0字段以字节为单位，对于对于低速USB设备，bMaxPackerSize0=8；对于全速USB设备，bMaxPackerSize0=8、16、32或64；对于高速USB设

2.2 配置描述符

USB HID设备的配置描述符格式如表9.3所示。下面详细说明USBHID配置描述符各个字段的具体含义：

2.3．接口描述符

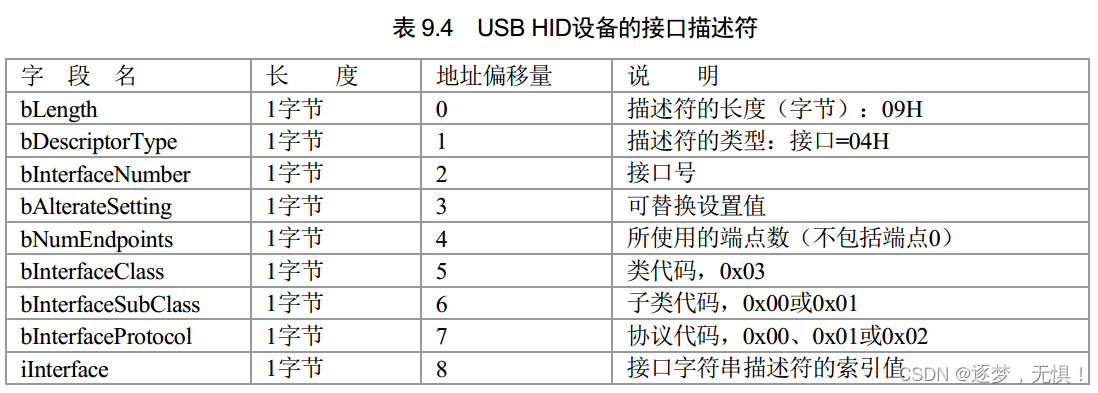

USB HID设备的接口描述符格式如表7.4所示。USBHID设备的接口描述符需要将类代码字段设置为0x03，以表示HID接口。此时，子类代码可以设置为0x00或0x01，协议代码可以设置为0x00、0x01或0x02。

2.4．端点描述符

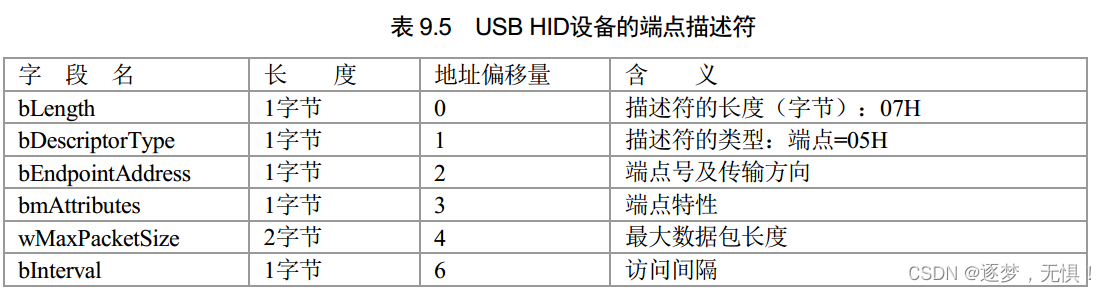

USB HID设备的端点描述符格式如表9.5所示。下面详细说明USBHID设备描述符各个字段的具体含义：

2.5．字符串描述符

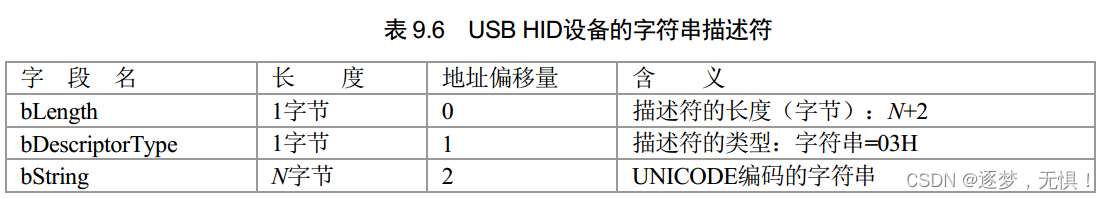

USB HID设备的字符串描述符格式如表9.6所示。HID设备的字符串描述符与USB字符串描述符类似，下面详细说明USBHID设备的字符串描述符各个字段的具体含义：

3、USB HID类描述符

USB HID设备在标准的USB描述符之为，还必须支持HID描述符、报告描述符和物理描述符。同时，一个USBHID设备只能包含一个HID描述符，但其可以支持多个报告描述符，而物理描述符则可以有也可以没有。

下面分别介绍这3种USB HID类描述符。

3.1．HID描述符

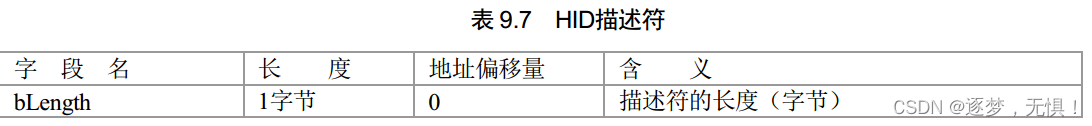

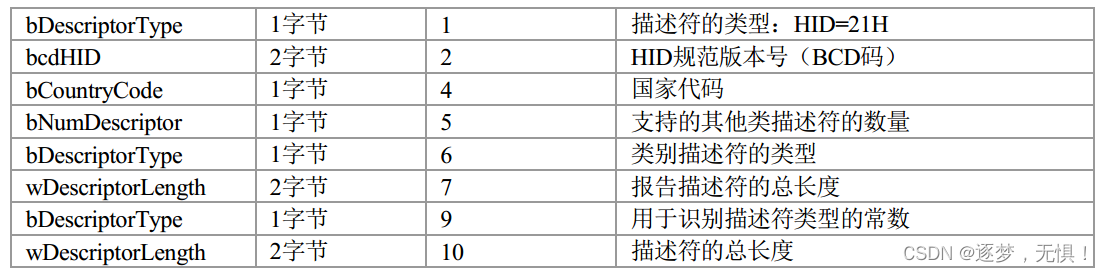

USB HID设备的HID描述符用于识别HID设备中所包含的额外描述符，例如报告描述符或者物理描述符等。HID描述符的格式如表9.7所示。

下面分别介绍USBHID设备的HID描述符各个字段的具体含义。

bLength字段：HID描述符的长度。

bDescriptorType字段：HID描述符的类型，值为21H。

bcdHID字段：HID设备所遵守的HID规范版本号，为4位十六进制的BCD码数据，例如1.0版本为0100H，1.1版本为0110H，2.0版本为0200H。

bCountryCode字段：HID设备的国家代码。USB协议中详细划分了不同的国家代码，其取值如表9.8所示。

3.2．报告描述符

USB HID设备的报告描述符是一种数据报表，其类型值为22H。USB HID设备的报告描述符主要用于定义USB HID设备和USB主机之间的数据交换格式。报告描述符使用自定义的数据结构，用于传输特定的数据包。例如对于USB键盘，需要在数据包中指明按键所对应的键值，而对于USB鼠标则需要在数据包中指明左右键键值及滚轮信息。

USBHID设备的报告描述符使用数据项将这些数据结构组织起来，主机获得这些报告描述符后，根据数据项中的数据进行相应的处理。

4 、USB HID设备类请求

USB HID设备首先是一种特殊的USB设备，因此其必须首先支持标准的USB控制请求。除此之外，USB HID设备作为一类特殊的人机交互设备，还需要支持6个HID特定的控制请求。

这6个HID设备类请求如下所示。

GetReport请求，请求号为01H，其主要用于USB主机接收USBHID设备发送来的报告，报告中包含了USBHID设备发送的各类数据。

GetIdle请求，请求号为02H，其主要用于读取HID设备的当前空闲速率。

GetProtocol请求，请求号为03H，其主要用于读取HID设备的协议值。

SetReport请求，请求号为09H，其主要用于USB主机向HID设备发送报告，报告中包含了USB主机发送的各类数据。

SetIdle请求，请求号为0AH，其主要用于设置HID设备的空闲速率。

SetProtocol请求，请求号为0BH，其主要用于设置HID设备的协议值。和标准的USB设备请求一样，这些USBHID设备类请求一般采用控制传输方式进行。下面将分别介绍这些USBHID设备类请求的定义格式。

4.1、获取报告请求GetReport

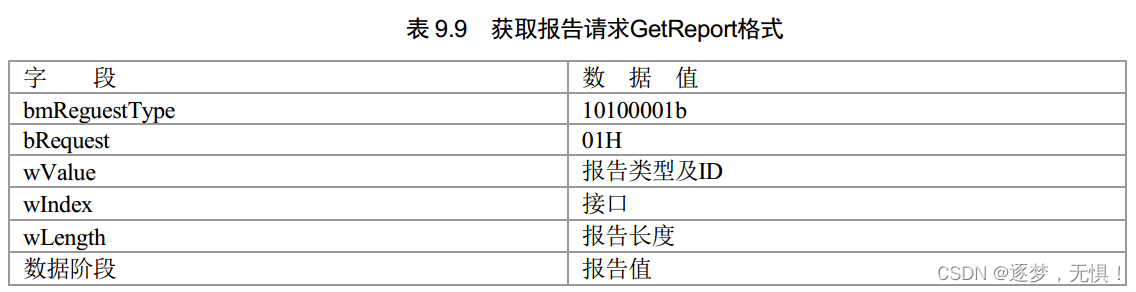

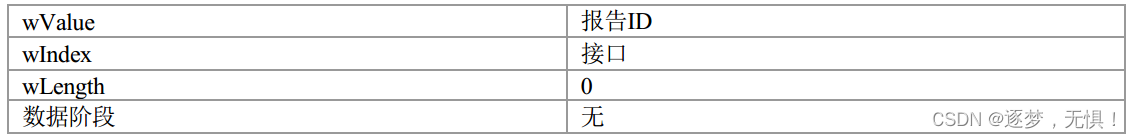

获取报告请求GetReport用于获取USB主机接收USB HID设备发送来的报告，请求号为01H，其包括Setup事物处理包以及数据阶段。USBHID设备的GetReport请求的定义格式如表9.9所示。

4.2、获取空闲速率请求GetIdle

获取空闲速率请求GetIdle用于获取空闲速率，请求号为02H。空闲速率是指当USBHID设备没有报告数据时，USB主机限制USBHID设备中断IN端点的报告间隔时间。获取空闲速率请求GetIdle的定义格式如图9.10所示。

4.3、获取HID协议请求GetProtocol

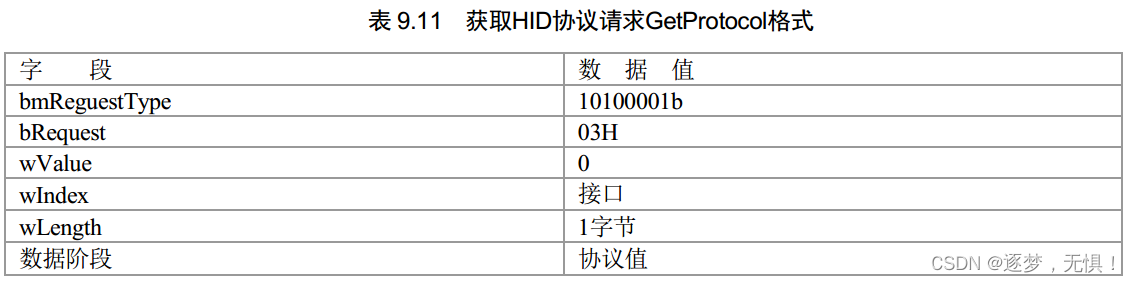

获取HID协议请求GetProtocol的请求号为03H，用于获取USBHID设备的协议值。USBHID设备的获取HID协议请求GetProtocol的定义格式如图9.11所示。

4.4、设置报告请求SetReport

设置报告请求SetReport请求号为09H，用于USB主机向USB HID设备发送报告数据，其包括Setup事物处理包以及数据阶段。USB HID设备的设置报告请求SetReport定义格式如表9.12所示。

4.5、设置空闲速率请求SetIdle

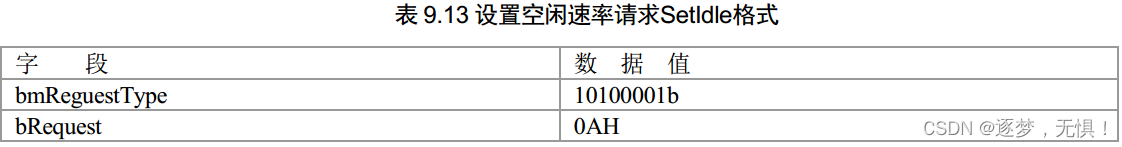

设置空闲速率请求SetIdle的请求号为0AH，用于设置空闲速率。空闲速率是指当USBHID设备没有报告数据时，USB主机限制USBHID设备中断IN端点的报告间隔时间。USBHID设备的设置空闲速率请求SetIdle定义格式如图9.13所示。

4.6、设置HID协议请求SetProtocol

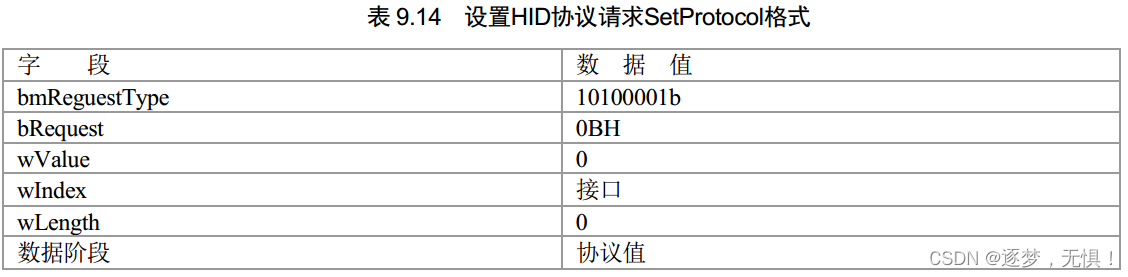

设置HID协议请求SetProtocol的请求号为0BH，用于设置USBHID设备的协议值。USBHID设备的设置HID协议请求SetProtocol的定义格式，如图9.14所示。
