ZYNQ系列的实用奇葩操作（8）--ZYNQ远程调试神器XVC食用方法（上）

经过前几篇对ZYNQ的折腾，不知各位是否有雄关漫道真如铁，而今迈步从头越的喜悦？看吧，事情不是因为难就不去做，是做了才不难。

   言归正传，本篇讲解一个自从见过就无法忘怀的神器XVC。Xilinx Virtual Cable (XVC）是一种基于 TCP/IP 的协议的虚拟调试工具。它可以用来替代Platform Cable USB等JTAG工具，并且由于它只需要使用网络传输数据，很适合远程调试设备。FPGA工程师终于不用眼红LINUX工程师可以那么方便的远程调试代码，ZYNQ说我可以自己调自己。

       搭建好ZYNQ最小系统后就有请我们的主角Debug Bridge IP闪亮登场：

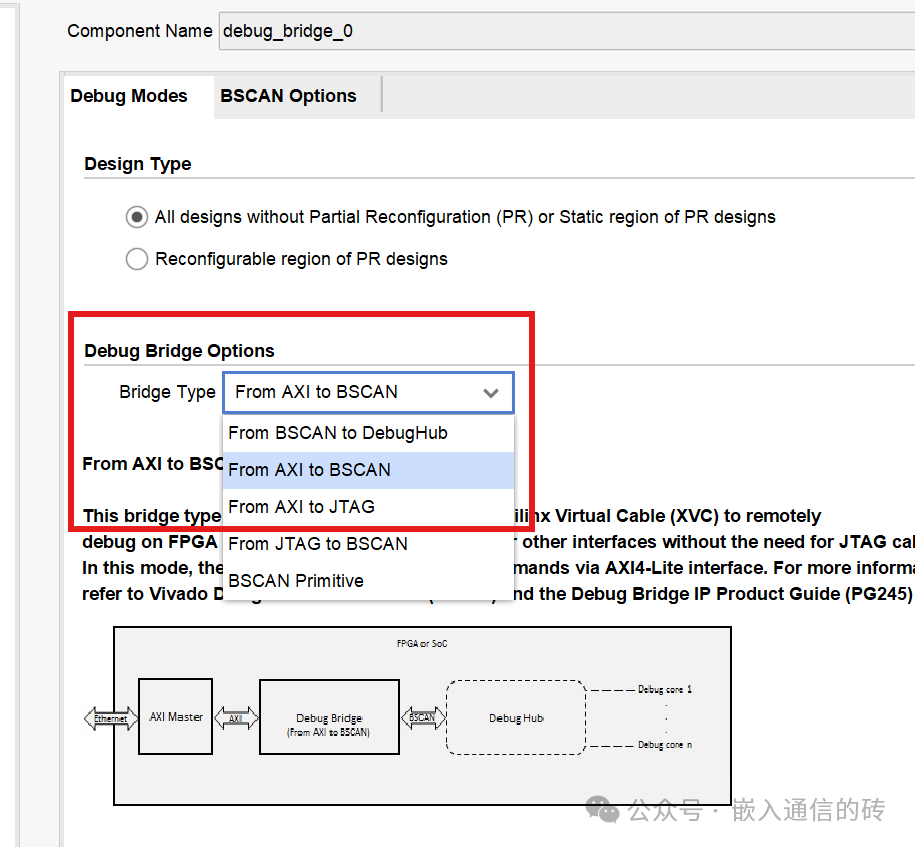

    Debug Bridge IP配置里的Bridge Type有几种选项，我们常用的两种是From AXI to BSCAN 和 From AXI to JTAG。

   From AXI to BSCAN:BSCAN接口是每个芯片厂家预留的调试接口，如果选择From AXI to BSCAN,就会将ZYNQ芯片的调试接口连接到这个IP上，意思就是说可以使用ZYNQ的PS端调试PL端，使用了这个接口后芯片的物理JTAG接口可以下载PL端的程序但不能调试PL端。上面的debug bridge 0就是配置成了这种模式。

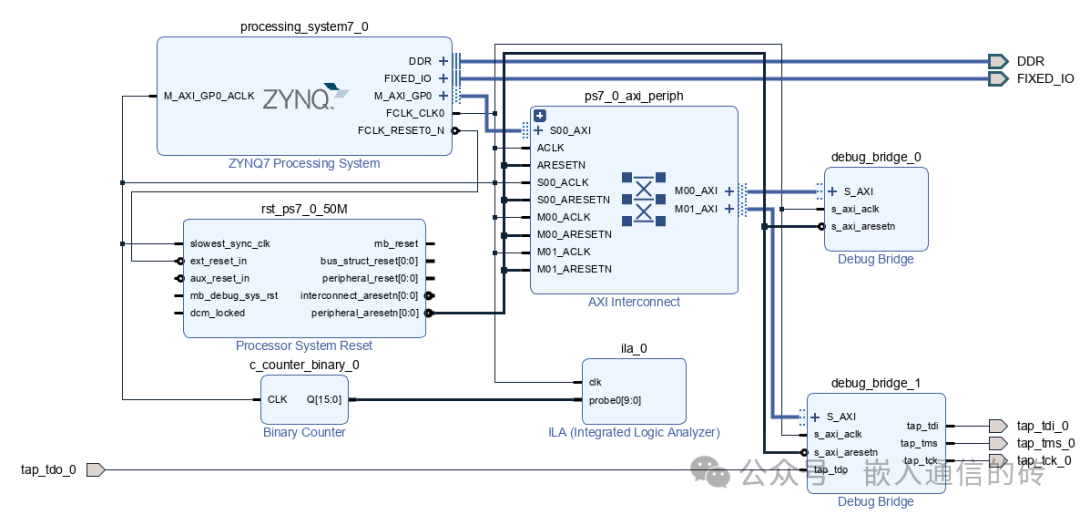

  From AXI to JTAG:这个就很好理解了，ZYNQ会直接化身成一个JTAG工具，debug bridge 1就是配置成了这种模式从BLOCK Design里也可以看出，这种模式下可以用ZYNQ去调试仿真其他FPGA芯片（比如在很多复杂算法应用时一块板卡上会使用多个FPGA，这种模式就能派上用场）。使用时注意JTAG的IO引脚需要根据硬件情况决定是否要添加上下拉电阻，同时IO电平要和被调试设备的IO电平一致。

   本次为了拍摄效果还请来了两位特邀嘉宾ILA、Binary Counter。Binary Counter负责计数，ILA负责观测Binary Counter。后面我们会远程监测这个ILA。

    XVC工具的PL端工作宣告完成，下一篇讲PS端的工作。
