借着这次8天长假总结一下AD软件的一些比较方便的用法。
PCB | 快捷键 | 功能说明 |
Shift + Space | 改变走线模式 | |
Shift + W | 选择常见线宽 | |
T+E | 泪滴 | |
P+R | 放置死铜 | |
P+G | 放置埔铜 | |
A-P | 调整全局丝印位置 | |
T-V-B | 生成定位孔 | |
S-L | 线选 | |
D-S-D | 按照选择对象定义板框 | |
+/-(小键盘)/(Ctrl+shift+鼠标滚轮) | 板层切换 | |
Shift + V | 鼠标放在冲突区域,显示冲突 | |
shift+ctrl+V | 垂直分布 | |
shift+ctrl+B | 底部对齐 | |
shift+ctrl+H | 水平分布 | |
shift+ctrl+T | 顶部对齐 | |
shift+ctrl+L | 左对齐 | |
shift+ctrl+R | 右对齐 |
这是我个人比较常用的一些快捷键,还有一些常用的操作被我修改为了我个人比较习惯的热键,修改快捷键的方法有两种。
1、按住CTRL,左键点击你想修改热键的功能图标。会弹出如下界面。

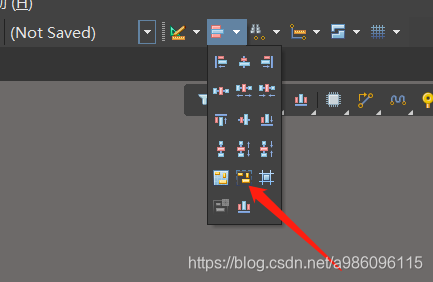

以最常用的交互式布局里最常用的在区域内排列器件为例,如下图所示。
按住CTRL,左键点击该图像,弹出如下窗口。

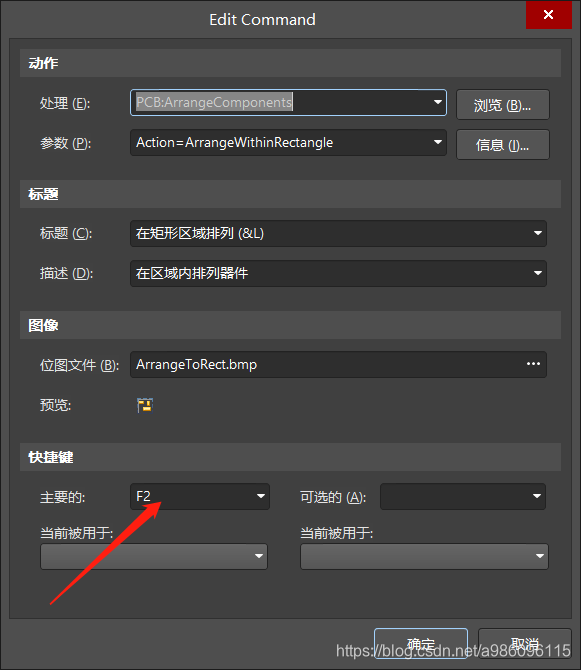

我比较习惯于用F2,在主要的窗口一栏里输入你想设置的热键,注意不要冲突了。如果冲突了,会有一个提示,如下所示。

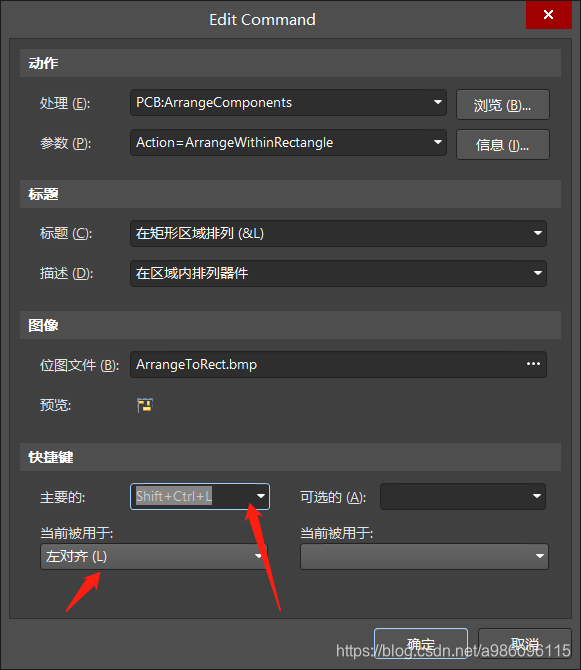

比如我使用了CTRL+SHIFT+L,下面会提示已经被用于了左对齐功能,需要重新修改。
2、

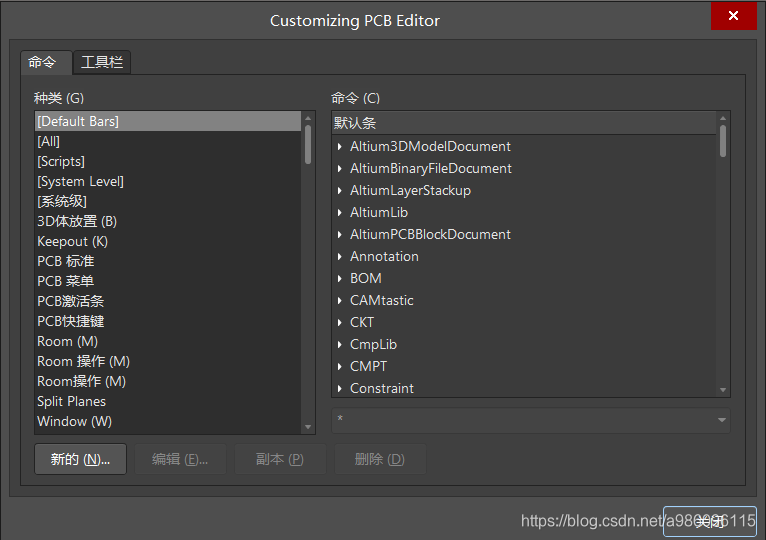

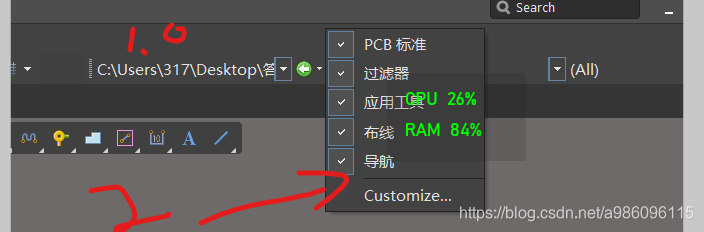

第一步,右键点击标题栏下方,图纸窗口上方区域,出现如上图所示窗口,点击Customize,出现如下所示窗口。

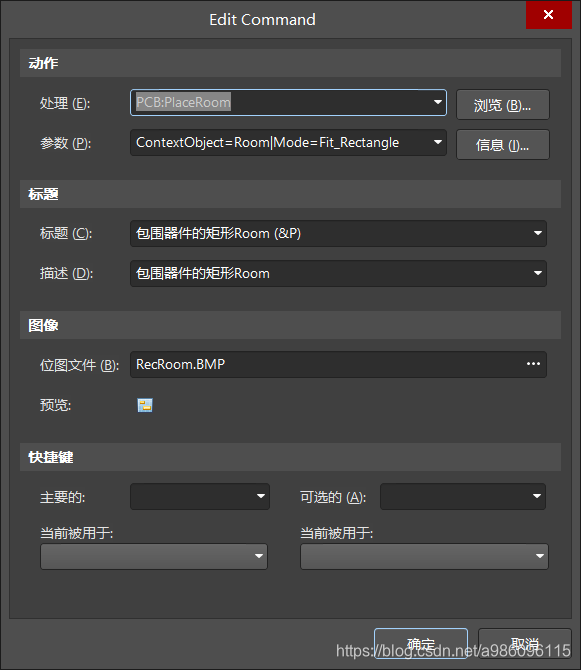

找到你想要修改的命令,直接双击该命令,或者选中命令后,点击编辑,会出现如下所示窗口。
