前言

上篇文章讲到使用PWM来触发ADC，进而控制ADC采样的时刻，这在电机控制中是非常重要的一步，但上篇文章没有细讲多路ADC的同时采样，本文就单独把这一部分拉出来进行分析。

读取ADC值有两种方式，一种使用DMA，另一种不使用DMA。

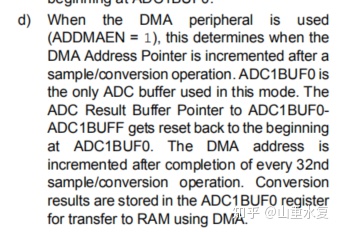

使用DMA：

翻译过来就是：使能DMA模块（ADDMAEN = 1）时，每个ADC外设ADC模块仅具有1个ADC结果缓冲器（即ADC1BUF0），并且在下一次ADC转换之前，必须由CPU或DMA控制器读取ADC转换结果。可以避免覆盖先前的值。

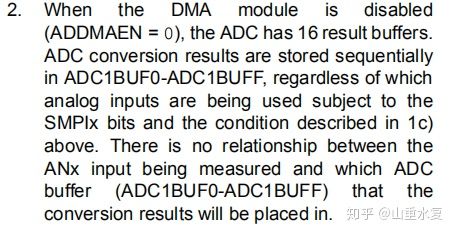

不使用DMA：

翻译过来就是：禁用DMA模块时（ADDMAEN = 0），ADC具有16个结果缓冲区.ADC转换结果按顺序存储在ADC1BUF0-ADC1BUFF中，无论使用哪个模拟输入取决于SMPIx位和1c中描述的条件以上。被测ANx输入与转换结果将放置在哪个ADC缓冲器（ADC1BUF0-ADC1BUFF）之间没有关系。

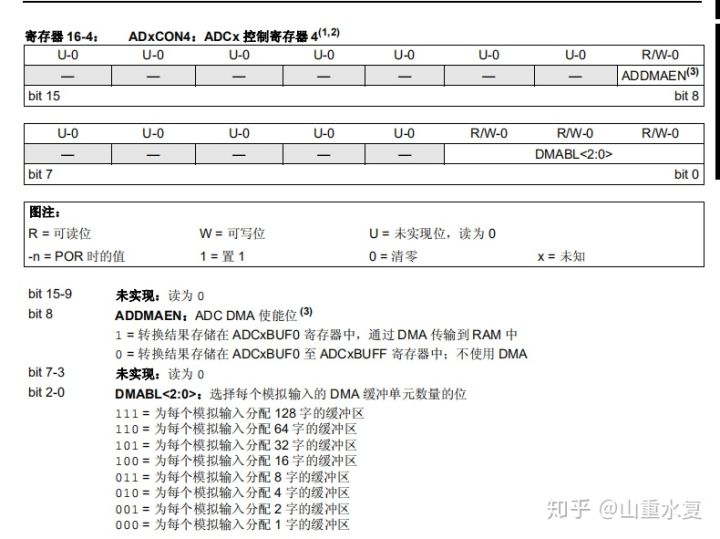

也就是ADxCON4寄存器中的ADDMAEN位为DMA使能位，如果使用了DMA，则数据都会存储在ADC1BUF0,需要在下次采样之前取出数据，避免数据覆盖掉之前的值。

那么结合我们实际的情况，对于电机电流采样，每次采样就那几个数据采集一个就行，因此不使用DMA会更方便一些，可以直接读取相应的存储寄存器即可。

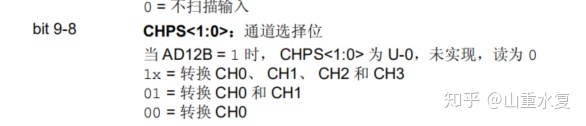

大多数应用，使用分时采样，或者叫顺序采样即可，但是在一些特殊场合，比如需要同步采样来消除模拟信号之间的相位差时，就必须有多个采样电路同时工作，dsPIC内部的10位AD转换器前端一共有4个可以同时工作的采样保持电路。可以通过ADCON2中的CHPS位来配置：

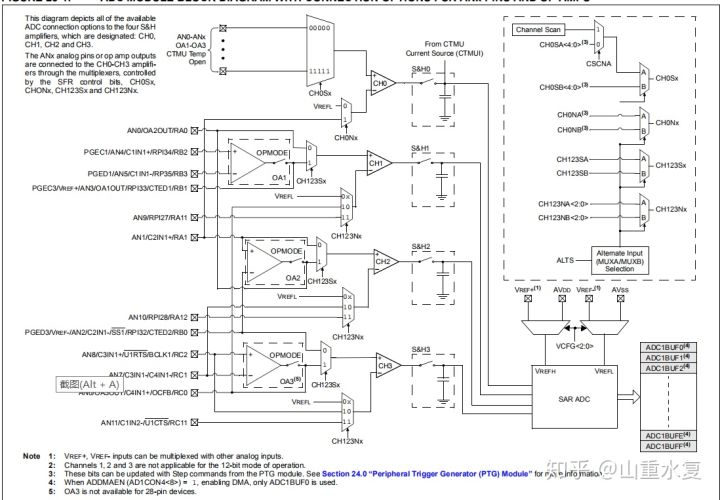

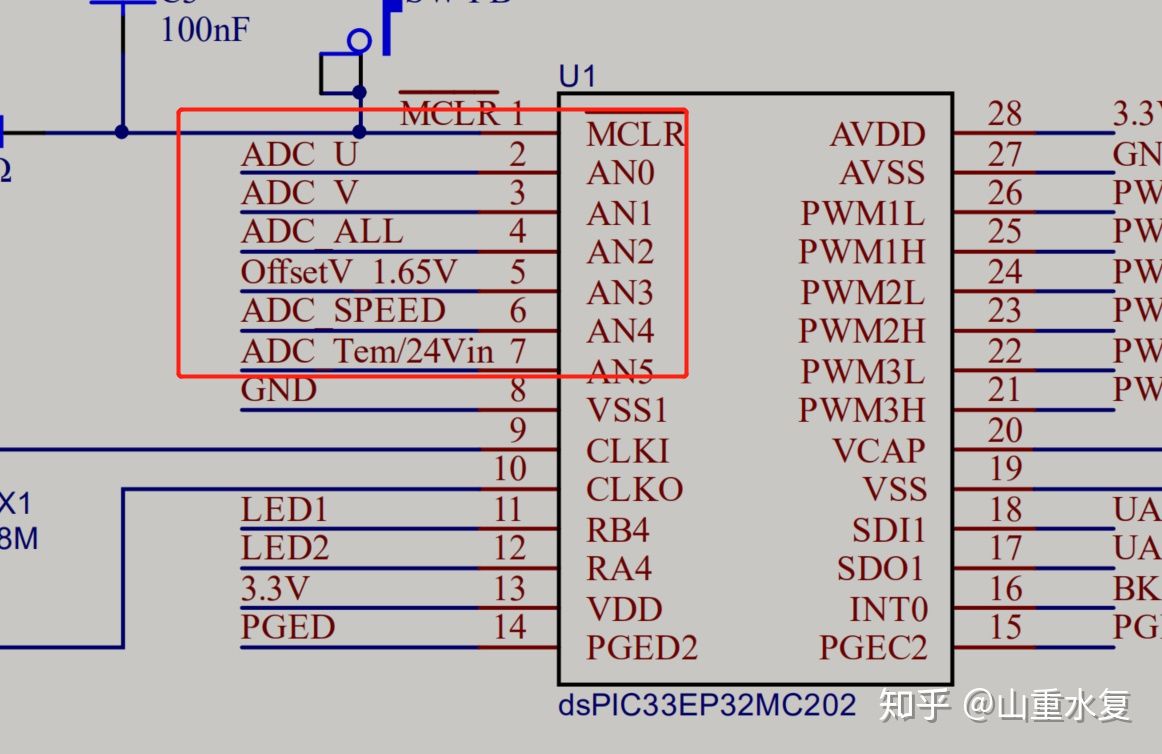

看一下我的原理图：

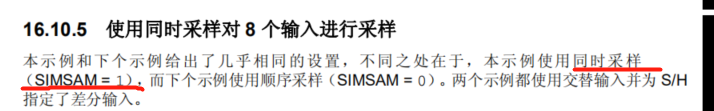

由于项目中有6个模拟信号，而且不使用DMA，因此可以参照手册中的 “使用同时采样对8个输入进行采样(不使用DMA)” 章节：

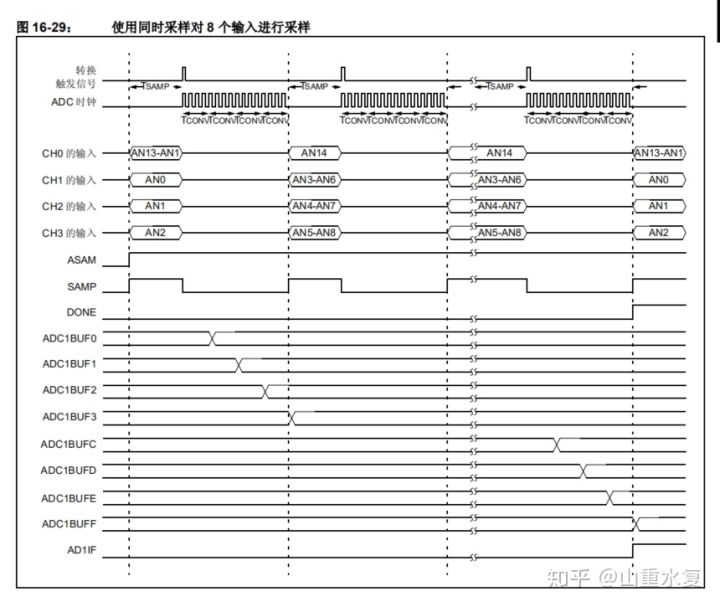

由上图可知，需要使能同时采样：

AD1CON1bits.SIMSAM = 1;  //同步采样

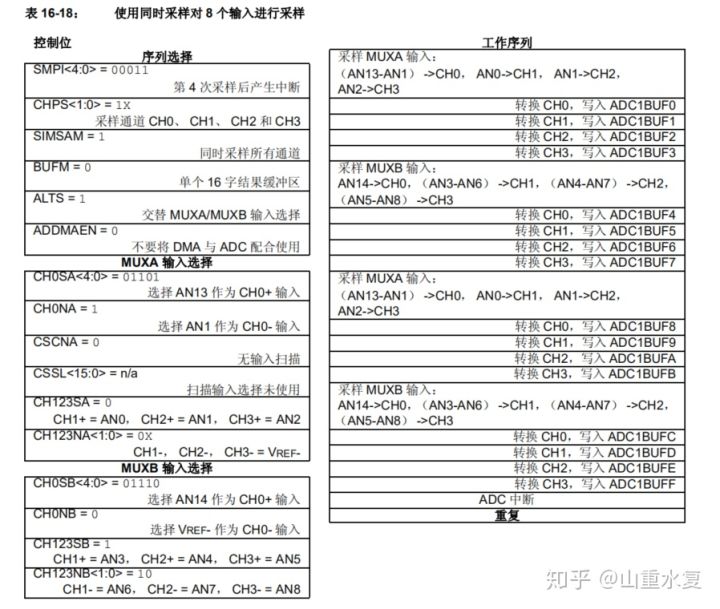

由上图可知，8通道同时采样实际是分为两部分，因为每个ADC只有4个通道，CH0-CH3，但是可以选择这四个通道连通的是哪四个输入引脚，第一个一个触发信号到来时，会使配置的MUXA的CH0-CH3同时采样，然后顺序转换，之后下一个触发信号到来时，会使配置的MUXB的CH0-CH3同时采样，然后顺序转换，依次存储在内存中。也就是说8通道同时采样是有两组，一组是MUXA，另一组是MUXB，虽说是8通道，但每个触发信号只能同时采样4个引脚，也就是交替采样这个概念。手册中的配置如图：

手册中的配置是4次采样后产生中断，也就是说，4个触发信号之后会产生一个ADC中断，也就是说，8个模拟输入，每个都采样了两遍，因为ADC的缓存空间有16个，因此可以存储两遍。而我在实际项目中，不需要每个通道采集两遍，因此通过配置SMPI位更改，而BUFM位也一样配置为0：

显然我是希望总是从起始地址开始填充缓冲区的。

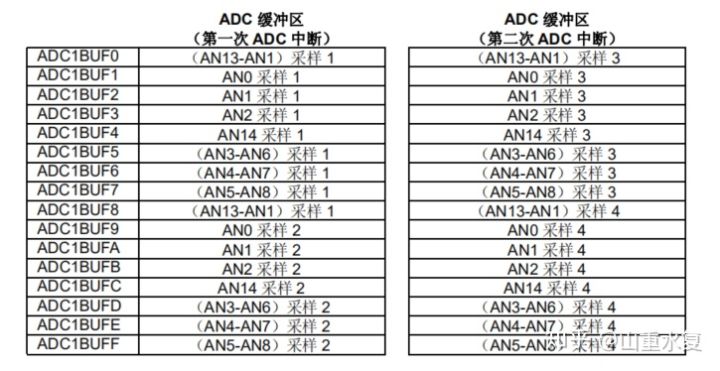

按照手册上的配置，存储空间的示意图如下：

之后，我们可以参照手册上的配置来配置自己的，这时，需要再细看输入通道寄存器，dsPIC33E芯片中是有两个输入通道寄存器的，一个是ADxCHS0，用来进行CH0通道的配置；另一个是ADxCHS123，用来进行CH1，2，3的配置，CH1，2，3是同时配置的，由此可见对于CH0通道的使用是更加灵活的。

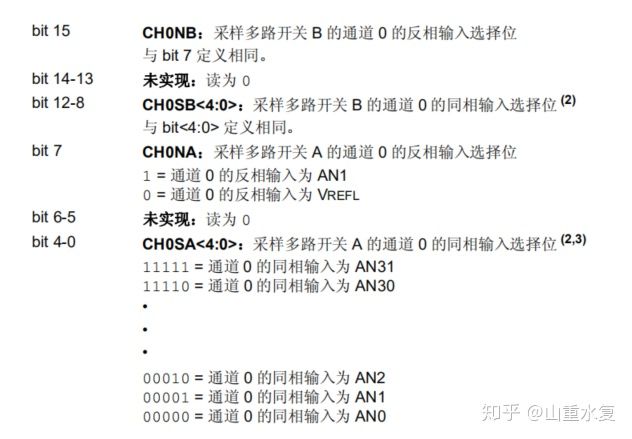

由上面的寄存器介绍可知：CH0通道可以配置为任意的AD引脚。

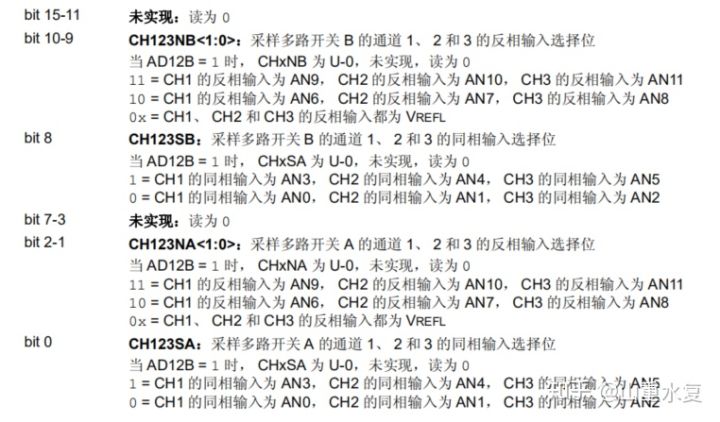

而CH1，2，3则稍微有些固定，不过也还算是灵活，也可以满足需要。

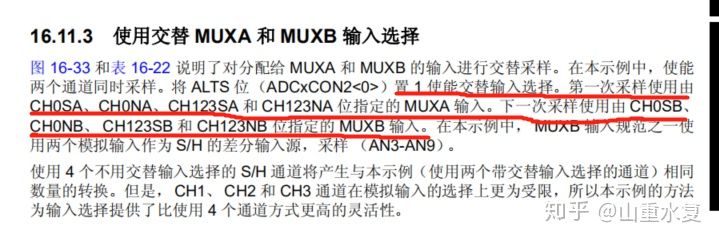

接下来就要理解交替采样的概念，手册上有一句话说的比较清楚：

就是说，第一个触发信号使用配置的MUXA通道进行采样，第二个触发信号使用配置的MUXB通道进行采样。之后再循环。

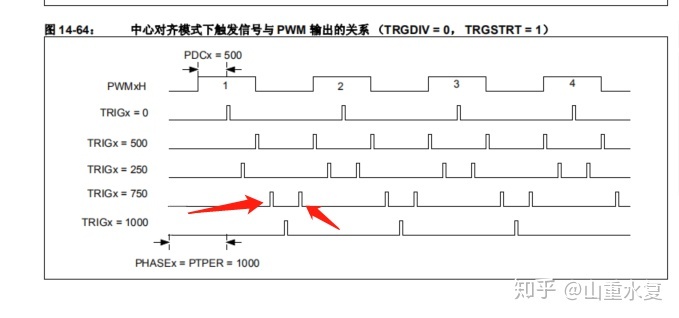

而我使用的是SVPWM，因此，只有触发时间点比PWM周期值小，便会在每个周期都会有两个触发信号：

到这里，便可以看我的实际电路图，来进行配置了。

我有6个通道，可以将MUXA的CH1，2，3通道配置为AN0，1，2，然后将MUXB的CH1，2，3通道配置为AD3，4，5，至于两个CH0，便可以随便指定。（注：这里我测试如果MUXA与MUXB的CH0通道都配置为同一个引脚的话，采集会有问题，因此避免两个CH0采集同一个通道）当然，在配置ADC之前，不要忘记将引脚配置为输入模式。

配置如下：

void sensor_SensorAdc_Init (void)
{
    AD1CON1bits.DONE = 0;    //确保没有任何正在进行的转换
    /@@*端口初始化*/
    ANSELA = 0;
    ANSELB = 0;
    ANSELAbits.ANSA0 = 1;    // U相电流采样
    ANSELAbits.ANSA1 = 1;    // V相电流采样
    ANSELBbits.ANSB0 = 1;    // 总电流采样
    ANSELBbits.ANSB1 = 1;   // 电位器
    ANSELBbits.ANSB2 = 1;   // 偏移电压1.65V采样
    ANSELBbits.ANSB3 = 1;   // 总线电压采样
    TRISAbits.TRISA0 = 1;   //配置为输入
    TRISAbits.TRISA1 = 1;
    TRISBbits.TRISB0 = 1;
    TRISBbits.TRISB1 = 1;
    TRISBbits.TRISB2 = 1;
    TRISBbits.TRISB3 = 1;
    /@@*控制寄存器配置*/
    AD1CON1 = 0x0000;        //清零
    AD1CON1bits.ADON = 0;    //ADC关闭
    AD1CON1bits.ADSIDL = 0;  //在空闲模式下模块继续工作
    AD1CON1bits.AD12B = 0;   //10位，4通道ADC工作
    AD1CON1bits.FORM = 0;    //输出整数(0000 00dd dddd dddd)
    AD1CON1bits.SSRC = 0x00; //当SSRCG=1时 SSRC=0即为由PWM发生器1主触发比较结束采样并启动转换
    AD1CON1bits.SSRCG = 1;
    AD1CON1bits.SAMP = 1;    //同时采样 CH0,CH1,CH2,CH3
    AD1CON1bits.ASAM = 1;    //上一次转换后立即开始采样，即SAMP位自动置1
    AD1CON1bits.SIMSAM = 1;  //同步采样
    AD1CON2 = 0x0000; //清零
    AD1CON2bits.CHPS = 0x03;  //多通道采样 CH0 - CH3
    AD1CON2bits.VCFG = 0x00;     //参考电压选择AVdd与AVss
    AD1CON2bits.CSCNA = 0;    //不扫描输入
    AD1CON2bits.SMPI = 0x01;  //每完成2次采样/转换操作后产生ADC中断a
    AD1CON2bits.ALTS = 1;     //MUXA与MUXB交替采样
    AD1CON2bits.BUFM = 0;     //总是从起始地址开始填充缓冲区
    AD1CON3 = 0x0000;  //清零
    /@@*短暂延时，让寄存器有充分时间写入*/
    Nop();
    /@@*不使用DMA*/
    AD1CON4 = 0x0000;
    /@@**************************MUXA输入选择****************************/
    /@@*输入CH0选择寄存器配置*/
    AD1CHS0bits.CH0SA = 4;       //CH0同向输入端选择 AN4 （偏移电压采集）
    AD1CHS0bits.CH0NA = 0;       //CH0反向输入端选择 Vrefl
    /@@*输入CH1，CH2，CH3选择寄存器配置*/
    AD1CHS123bits.CH123SA = 0;   //CH1,2,3同向输入端对应 AN0，1，2
    AD1CHS123bits.CH123NA = 0;   //CH1,2,3反向输入端都为 Vrefl
    /@@**************************MUXB输入选择***************************/
    /@@*输入CH0选择寄存器配置*/
    AD1CHS0bits.CH0SB = 5;        //CH0同向输入端选择 AN3 （电源电压采集）
    AD1CHS0bits.CH0NB = 0;        //CH0反向输入端选择 Vrefl
    /@@*输入CH1，CH2，CH3选择寄存器配置*/
    AD1CHS123bits.CH123SB = 1;    //CH1,2,3同向输入端对应 AN3，4，5
    AD1CHS123bits.CH123NB = 0;    //CH1,2,3反向输入端都为 Vrefl
//    AD1CSSL = 0x001f;    //输入扫描时跳过ANx
    IFS0bits.AD1IF = 0;        //清楚ADC中断标志
    IEC0bits.AD1IE = 1;        //使能中断
    IPC3bits.AD1IP = 0x01;   //ADC中断优先级设置为1
    AD1CON1bits.ADON = 1;    //使能ADC
}
void sensor_UpdateSensor (SENSOR_DATA *pSensor)
{
 /@@*****************************************************************************************************************************************
 *                                  ADC采集程序
 ****************************************************************************************************************************************/
    pSensor->i16_speedVol = ADC1BUF5;
    pSensor->i16_current_U = ADC1BUF1;
    pSensor->i16_current_V = ADC1BUF2;
    pSensor->i16_current_All = ADC1BUF3;
    pSensor->i16_offsetV = ADC1BUF0;
    pSensor->i16_vin = ADC1BUF4;
}
