一种MOS场效应管H桥电机驱动电路

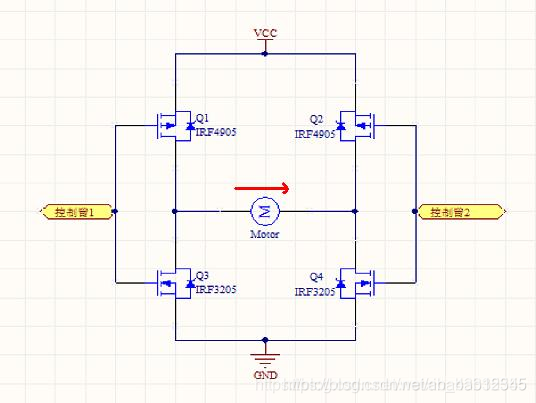

       用MOS场效应管制作H 桥电路来控制电机正反转，下图就是一种简单的H 桥电路，它由2 个P沟道型场效应管Q1、Q2 与2 个N 沟道效应管Q3、Q3 组成，所以它叫P-NMOS 管H 桥。


原理：

       桥臂上的4 个场效应管相当于四个开关，P 型管在栅极为低电平时导通，高电平时关闭；N 型管在栅极为高电平时导通，低电平时关闭。场效应管是电压控制型元件，栅极通过的电流几乎为“零”。

 工作流程分析：

1）控制臂1 置高电平（U=VCC）、控制臂2 置低电平（U=0）时，Q1、Q4 关闭，Q2、Q3 导通，电机左端低电平，右端高电平，所以电流沿箭头方向流动。设为电机正转。

2）控制臂1 置低电平、控制臂2 置高电平时，Q2、Q3 关闭，Q1、Q4 导通，电机左端高电平，右端低电平，所以电流沿箭头方向流动。设为电机反转。

3）当控制臂1、2 均为低电平时，Q1、Q2 导通，Q3、Q4 关闭，电机两端均为高电平，电机不转；
4）当控制臂1、2 均为高电平时，Q1、Q2 关闭，Q3、Q4 导通，电机两端均为低电平，电机也不转，
所以，此电路有一个优点就是无论控制臂状态如何（绝不允许悬空状态），H 桥都不会出现“共态导通”（短路），很适合我们使用。
