windows环境下配置modelsim_uvm验证平台

原文地址： windows环境下配置modelsim_uvm验证平台http://blog.sina.com.cn/s/blog_61e10f020101dqtq.html 作者： BLUESEA

UVM验证方法学，很好的验证工具，下面用ModelSim-uvm做一个Hello world。

1.安装modelsim se 10.1a

2.下载uvm_1.1d http://bbs.eetop.cn/images/attachicons/zip.gif uvm-1.1d.tar.gz (3.07 MB) 。然后解压缩后，拷贝到modelsim安装目录的../verilog_src/目录下，我的目录是C:softwaremodeltech_10.1averilog_src.这里注意，拷贝过来之后，打开uvm_1.1d文件夹，应该能直接看到bin/docs/examples/src/等文件夹和几个txt文件。

3.配置系统环境变量。打开modelsim，在vsim>命令行下输入

vsim n>set UVM_HOME c:/software/modeltech_10.1a/verilog_src/uvm-1.1d

vsim n>set MODEL_TECH c:/software/modeltech_10.1a/win32

(也可以设置为系统环境变量)

4.编译uvm_1.1d库文件。所谓编译库文件，我的理解是将uvm_1.1d编译成windows中modelsim可以加载的dll文件，因此这一个步骤是生成一个.dll文件的过程。这里需要GCC的编译命令，最新的是（modelsim-gcc-4.2.1-mingw32vc9）

http://bbs.eetop.cn/images/attachicons/rar.gif  modelsim-gcc-4.2.1-mingw32vc9.part01.rar (14 MB)

http://bbs.eetop.cn/images/attachicons/rar.gif  modelsim-gcc-4.2.1-mingw32vc9.part02.rar (5.65 MB)

解压缩后，复制到modelsim安装目录下，我的复制目录是（C:softwaremodeltech_10.1agcc-4.2.1-mingw32vc9），打开该文件后能够直接看到bin/doc/include/info/lib/libexec/man/share文件夹，上面这些基本工作做完后，就可以编译.dll文件了。

5.在vsim命令行下输入

vsim n>c:/software/modeltech_10.1a/gcc-4.2.1-mingw32vc9/bin/g++.exe -DQUESTA -W -shared -Bsymbolic -I $MODEL_TECH/../include  $UVM_HOME/src/dpi/uvm_dpi.cc -o  $UVM_HOME/lib/uvm_dpi.dll $MODEL_TECH/mtipli.dll -lregex

注意，要先在$UVM_HOME目录下创建lib文件夹。

6.下载hello_world.sv  http://bbs.eetop.cn/images/attachicons/rar.gif  hello_world.rar (231 Bytes)

创建modelsim工程，添加hello_world.sv文件。假设工程目录为 C:/modelsim_uvm/

7.编译Hello_world_example源文件

vsim n>vlog +incdir+$UVM_HOME/src -L mtiAvm -L mtiOvm -L mtiUvm -L mtiUPF C:/modelsim_uvm/hello_world.sv

8.仿真Hello_world_example(需要调用刚刚编译的uvm_dpi.dll)

vsim n>vsim -c -sv_lib $UVM_HOME/lib/uvm_dpi work.hello_world_example

选run 100ns

https://img-blog.csdn.net/20130712153611953?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvd3lmMTAw/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center

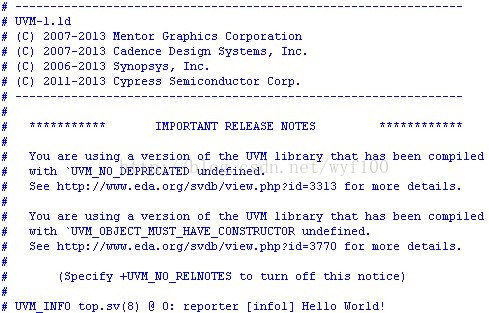

Hello World成功运行。
