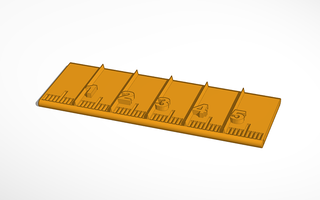

While it’s fun to create things at any size you wish, sometimes you need to measure an exact distance. In this lesson you will learn to create an accurate ruler that measures centimeters.
虽然创建任何尺寸的东西都很有趣，但有时您需要测量精确的距离。在本课中，您将学习如何创建测量厘米的精确尺子。

说明

1. Let’s start with adjusting the snap grid in the lower right corner of the editor.
   让我们从调整编辑器右下角的捕捉网格开始。

   ---

2. Change it from 1.0mm to 0.25mm. Great!
   将其从 1.0 毫米更改为 0.25 毫米。

3. Drag a Box shape to the workplane. Scale it smaller to a height of 2mm.
   将“框”形状拖动到工作平面上。将其缩小到 2 毫米的高度。

   ---

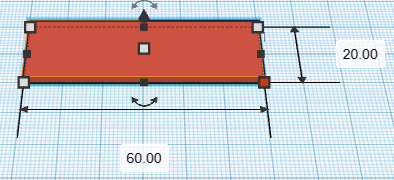

4. Scale it smaller to a size of 60 by 20mm or 60 x 20mm and move it to the area highlighted in orange.
   将其缩小到 60 x 20 毫米或 60 x 20 毫米的大小，并将其移动到以橙色突出显示的区域。


5. Drag a cylinder shape to the workplane.
   将圆柱形状拖动到工作平面上。

   ---

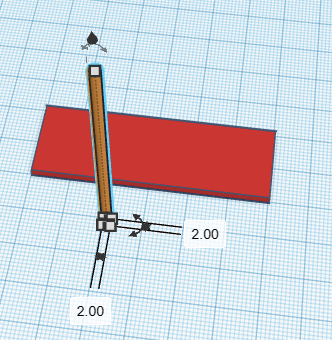

6. Scale it smaller to a diameter of 2mm.
   将其缩小到直径 2 毫米。

   ---

7. Scale it taller to a height of 60mm.
   将其放大到60毫米的高度。


8. Rotate the cylinder and move it down to the workplane.
   旋转圆柱并将其向下移动到工作平面。

   ---

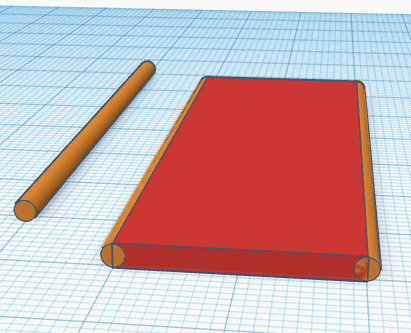

9. Copy and paste the cylinder and move each to the area marked in orange.
   复制并粘贴圆柱体，并将每个圆柱体移动到标记为橙色的区域。


10. Drag a Roof shape to the workplane.
    将屋顶形状拖动到工作平面上。

    ---

11. Scale it smaller to a height of 2mm.
    将其缩小到 2 毫米的高度。

    ---

12. Scale it smaller to a size of 1mm x 20mm.
    将其缩小到 1 毫米 x 20 毫米的大小。

    ---

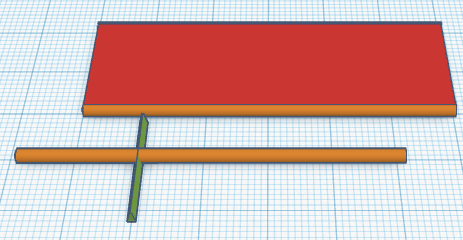

13. Move it to the area marked in orange.
    将其移动到标记为橙色的区域。


14. Copy and paste the Roof shape.
    复制并粘贴屋顶形状。

    ---

15. Scale it smaller to a size of 1mm x 6mm.
    将其缩小到 1 毫米 x 6 毫米的大小。

    ---

16. Rotate and move it to the area highlighted in orange.
    旋转并将其移动到以橙色突出显示的区域。


17. Copy and paste the shape.
    复制并粘贴形状。

    ---

18. Scale it smaller to size of 1mm x 3mm.
    将其缩小到 1 毫米 x 3 毫米的大小。

    ---

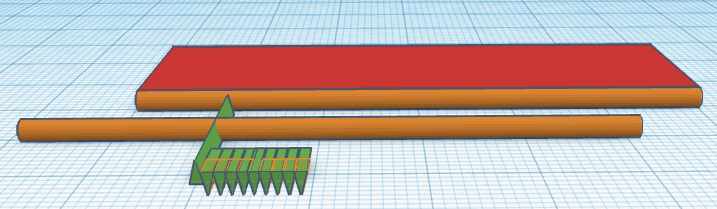

19. Copy and paste 7 times and move each new shape to the areas marked in orange.
    复制并粘贴 7 次，然后将每个新形状移动到标记为橙色的区域。

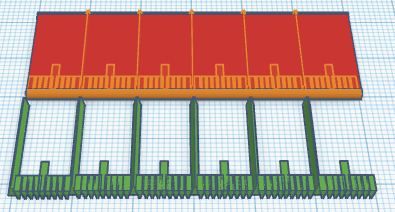

20. Copy and paste the the roof shapes as needed to fill in the remaining areas in orange.
    根据需要复制并粘贴屋顶形状，以橙色填充其余区域。

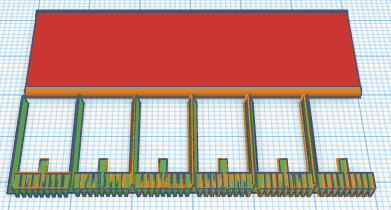

21. Select all the roof shapes and move them to the area marked in orange.
    选择所有屋顶形状并将它们移动到标记为橙色的区域。
