图像分割篇-FCN论文精读

第一部分：论文部分

共提炼出三个创新点：

·对经典网络改编-卷积替换全连接

·对前向特征图补偿-跳跃连接

·对特征图尺寸恢复-反卷积

1、CNN与FCN的比较

CNN 在传统的CNN网络中，在最后的卷积层之后会连接上若干个全连接层，将卷积层产生的特征图（feature map）映射成为一个固定长度的特征向量。一般的CNN结构适用于图像级别的分类和回归任务，因为它们最后都期望得到输入图像的分类的概率，如ALexNet网络最后输出一个1000维的向量表示输入图像属于每一类的概率.

FCN FCN是对图像进行像素级的分类（也就是每个像素点都进行分类），从而解决了语义级别的图像分割问题。与经典CNN在卷积层使用全连接层得到固定长度的特征向量进行分类不同，FCN可以接受任意尺寸的输入图像，采用反卷积层对最后一个卷基层的特征图（feature map）进行上采样，使它恢复到输入图像相同的尺寸，从而可以对每一个像素都产生一个预测，同时保留了原始输入图像中的空间信息，上采样的特征图进行像素的分类。

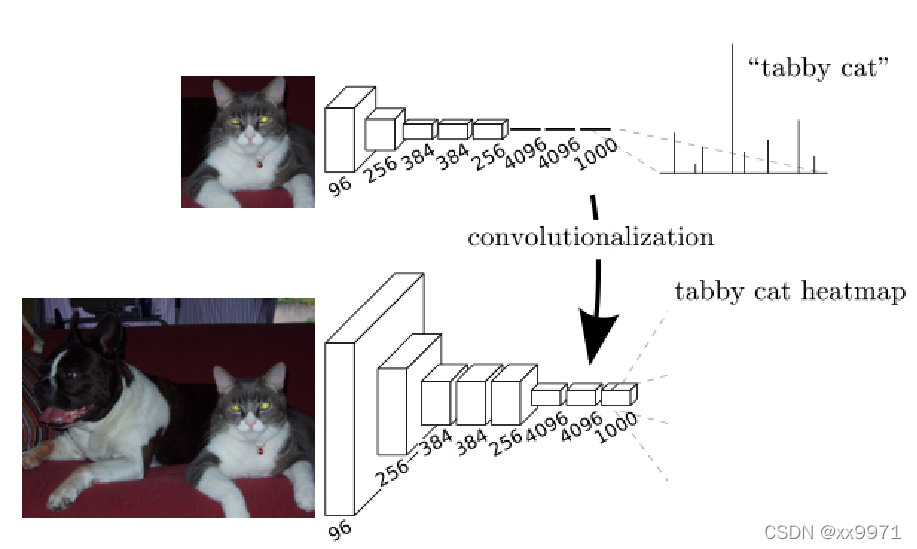

可以看出，FCN在CNN的基础上将全连接层转换为卷积层可以使分类网输出热图。添加层和空间损失产生了端到端密集学习的高效机器。

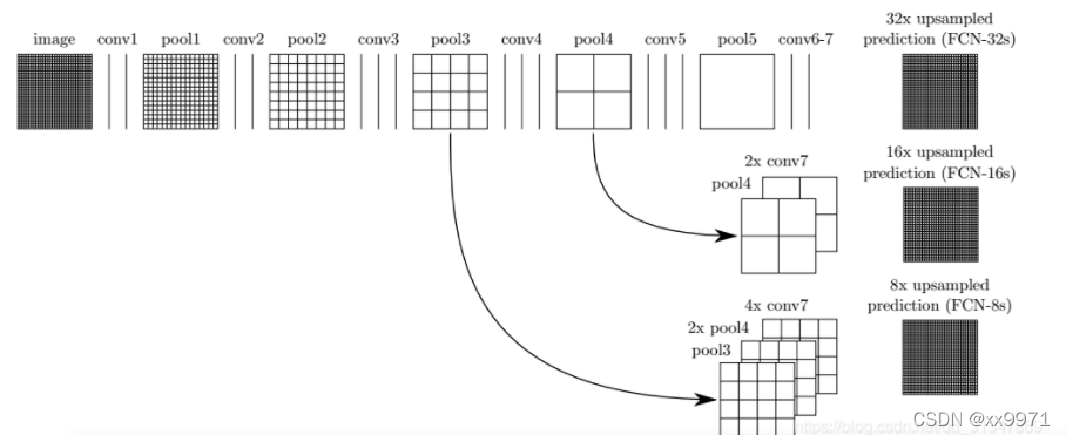

2、跳跃连接

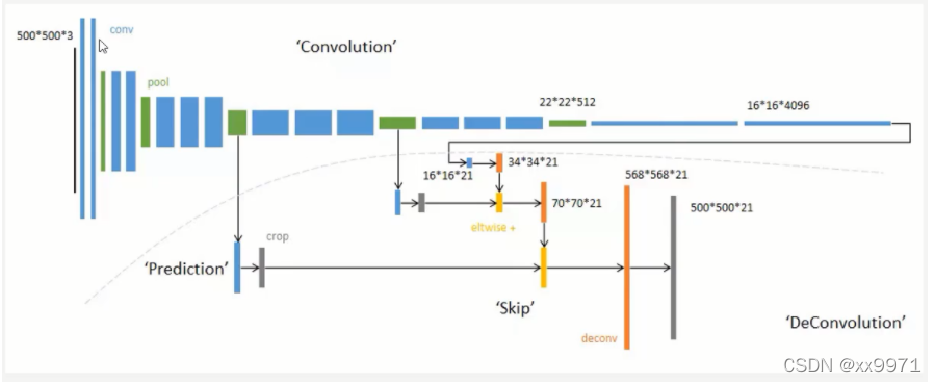

将在卷积的前几层提取到的特征图分别和后面的上采样层相连，然后再相加继续网上往上上采样，上采样多次之后就可以得到和原图大小一致的特征图了，这样可以在还原图像的时候能够得到更多原图所拥有的信息。对第5层的输出执行32倍的反卷积得到原图，得到的结果不是很精确，论文中同时执行了第4层和第3层输出的反卷积操作（分别需要16倍和8倍的上采样），再把这3个反卷积的结果图像融合，提升了结果的精确度。

使用跃层结构融合多层输出，使得网络能够预测更多的位置信息。因为在浅层网络位置信息等保留的比较好，将他们加入到深层输出中，就可以预测到更精细的信息。

 3、上采样-反卷积

卷积操作的逆运算，反卷积并不能复原因卷积操作造成的值的损失，它仅仅将卷积过程中的步骤反向变换一次，因此它还可以被成为转置卷积。

 反卷积和普通卷积的区别：

普通的卷积操作，会使得分辨率降低，如下图3*3的卷积核去卷积4*4得到2*2的输出

反卷积，首先对特征图各神经元之间进行0填充，即上池化；然后再进行卷积运算
