突破性能瓶颈：DeepSeek 2台 H20推理组网方案揭秘

已于 2025-03-13 10:13:56 修改
阅读量2k 收藏 39
点赞数 41
文章标签： 人工智能 AI编程
于 2025-03-12 19:21:37 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/agu/article/details/146212778
版权

 概述

随着人工智能技术的迅速发展，许多企业在推理任务上面临越来越大的计算需求。在单台一体机无法满足高并发、大规模推理要求的情况下，DeepSeek 推理解决方案通过多台推理一体机组网协同工作，为企业提供灵活、高效、可扩展的解决方案。通过将多台DeepSeek H20一体机组合成推理集群，企业可以充分利用计算资源，实现高效的推理任务处理，提升业务决策的精准性和响应速度。 下面以2台H20为例来说一说具体组网方案。

H20  简介

NVIDIA H20 是一款高性能的GPU，专为大规模人工智能推理任务和高吞吐量计算而设计。它基于NVIDIA的最新架构，提供强大的计算能力和优化的推理性能，适用于从深度学习推理到大规模数据处理等多种应用场景。H20搭载NVIDIA的高效计算核心和高速互联技术，能在提供卓越性能的同时，确保能效和可靠性，尤其在处理复杂的AI工作负载时展现出其卓越的优势。

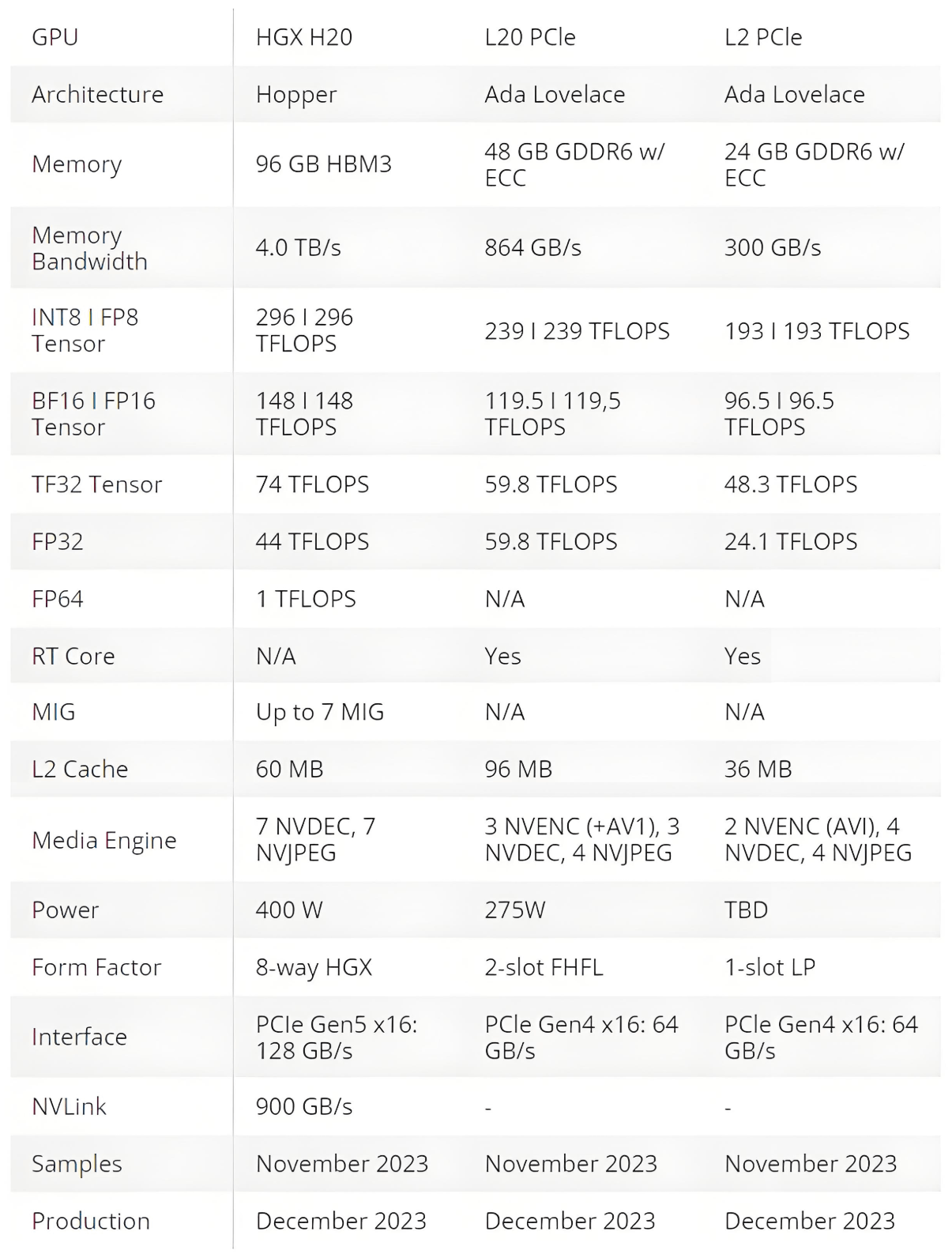

作为一款专注于训练和推理的芯片，H20在大语言模型推理任务上比H100快20%。然而，H20的性能在多个方面受到限制，包括仅提供FP64精度1 TFLOPS（相比H100的34 TFLOPS）和FP16/BF16精度148 TFLOPS（相比H100的1,979 TFLOPS），这导致在带宽和计算速度等关键指标上存在限制，整体算力理论上比H100降低约80%。

我们配置了2台8卡H20 GPU服务器，用于DeepSeek的推理服务，并通过InfiniBand（IB）组网来确保网络性能达到最佳水平。这种组合在提供强大计算能力的同时，还能实现高速、低延迟的数据传输，保障了推理服务的高效性和稳定性。

下面是2台H20服务器的具体配置：

类别详细信息
CPUXEON 8468V *2
内存DDRS 4800 64G * 32
GPUNV HGX H20 8-GPU 96GB
系统盘960G 2.5 SATA SSD * 2
数据盘3.84T 2.5 SATA SSD * 4
磁盘阵列4GB SAS 8 口 Raid 卡
IB 卡（计算）NDR CX7 400G 单口 HCA 卡 * 4
IB 卡（存储）NDR CX7 200G 单口 HCA 卡 * 1
管理网卡10G * 2

其中计算网的IB卡为 400G的 CX7 单口卡。  根据这个卡的型号好端口的速率， 我们知道需要组建 400G的IB网络。

计算网组网：

     根据H20机器配备的CX7 400G单口网卡，我们知道需要组建的计算网络为400G的IB网， 因此我们需要型号为 MQM9700-NS2R 的NDR交换机，以及800G的光模块  400G的光模块和400G的mpo光纤。

下面为需要的组网清单：

设备名称产品编码描述数量
NDR交换机MQM9700-NS2RNVIDIA Mellanox Quantum 2 based NDR InfiniBand Switch, 64 NDR ports, 32 OSFP ports, 2 Power Supplies (AC), Standard depth, managed, C2P airflow, Rail Kit1
光模块800GMMA4Z00-NSNVIDIA twin port transceiver, 800Gbps,2xNDR, OSFP, 2xMPO12 APC, 850nm MM F, up to 50m, finned4
光模块400GMMA4Z00-NS400NVIDIA single port transceiver, 400Gbps,NDR, OSFP, MPO12 APC, 850nm MMF, up to 50m, flat top8
MPO 光纤MFP7E10-N007NVIDIA passive fiber cable, MMF, MPO12 APC to MPO12 APC, 7m8

其中 NDR交换机 推荐使用  带R 的反向的交换机，这样的好处是 热风不会直接吹在光模块上从而减少光模块的故障率。 型号也需要是9700的不能是9790，9700的交换机是带管理功能的，可以直接在里面开启子网服务。 如果使用9790还需要额外配置UFM才能工作， 费用就会高很多。  MFP7E10-N007 为7米的MPO线 ，只有2台H20的情况下 ，我们是建议 H20和交换机放在同一个机柜或者相邻的机柜， 这样7米的mpo线也足够长度使用的了。   800G光模块是插在9700交换机上的， 400G光模块是用在H20的IB网卡上的。

下面为计算网的拓扑网络图：

管理网组网：

管理网络包括带内和带外，由于H20配置的是10G*2 的网卡， 和一个千兆的BMC管理口。 因此我们需要配置一台万兆的RJ45的交换机。 至于端口数24口和48口都可以， 因为只有2台H20， 如果为了扩的话可以配满48口。  我这里选的是华为的48电口的CE6857F-48T6CQ 交换机。

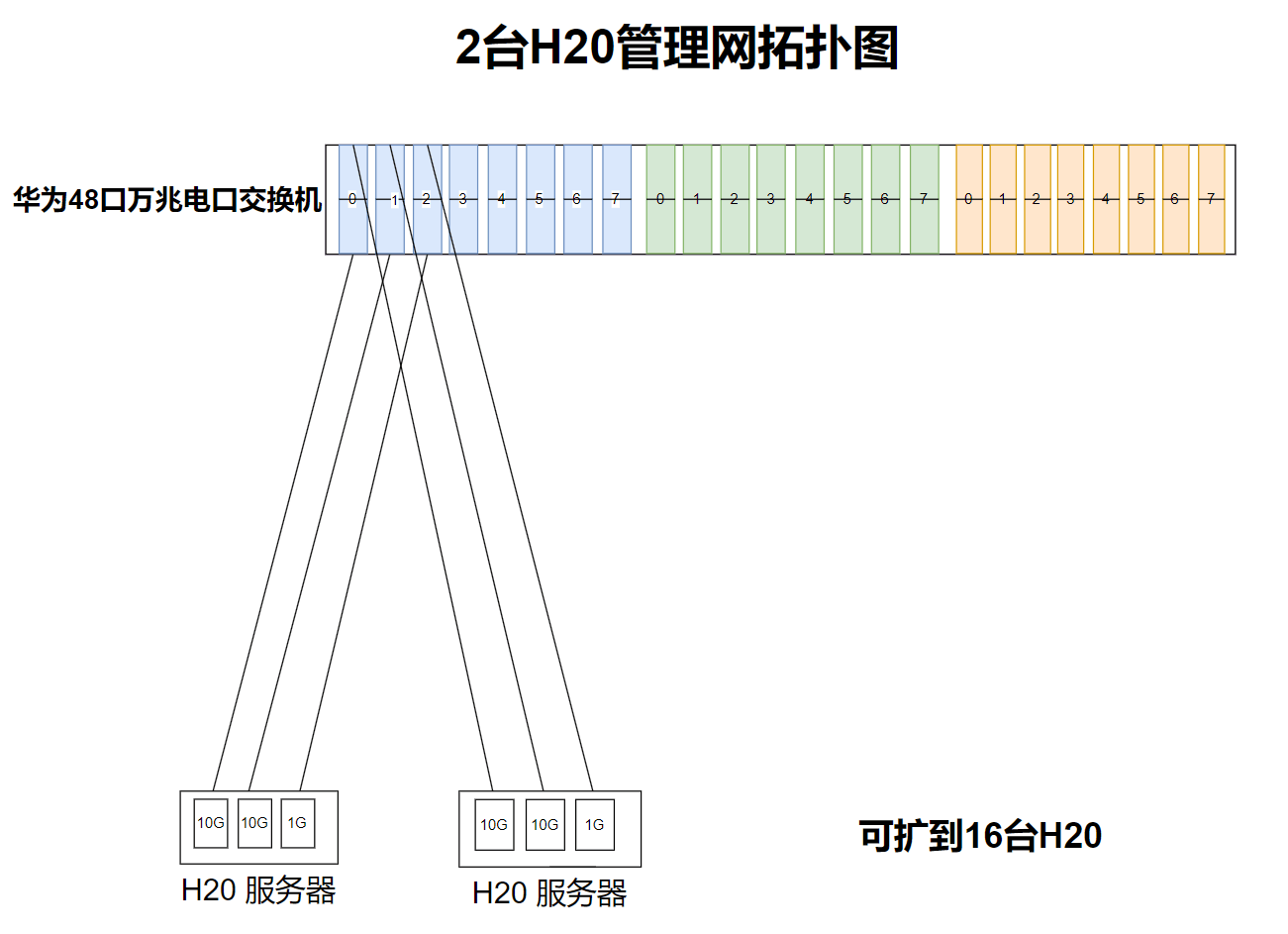

下面是管理网络拓扑图

管理网交换机需要上联到数据中心的核心交换机上或者VPM防火墙上。

存储网络：

由于只有2台H20的服务器， 存储网络是没有必要配备的， 加本地存储基本也就够用的了， 如果确实需要可以参考计算网络组400G的存储网络， 也可以使用HDR的8700系列的交换机组建200G的存储网络。 这里就不详细展开了

配置网络：

 IB网络的配置相对比较简单， 只需要连接到9700的交换机上， 通过命令行打开子网就可以了 。

步骤1. 通过串口 115200 连接到9700   默认用户名和密码一般都为admin

步骤2.  修改机器名称

enable

con t

hostname xxx

步骤3. 启动子网

ib sm

步骤4. 保存配置

con w

如果您对此方案感兴趣， 请联系我们。

也可以使用我们的API服务：
https://api.baystoneai.com
