这篇博客介绍了如何在ANSYS中加载来自EXCEL文件的荷载数据。首先，将荷载数据复制到TXT文件，然后将TXT文件放置在ANSYS运行目录下。接着，通过ANSYS命令窗口创建表格并读取TXT数据。在瞬态求解时，使用%FORCELOAD%作为动力荷载的引用。注意，荷载表格中的时间点需与求解时间点对应。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

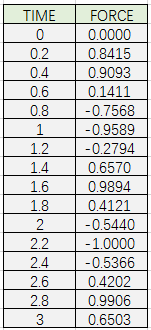

1. 假设通过数值模拟或根据相关函数计算得到了荷载数据的EXCEL文件，如下图所示。

2. 将荷载文件复制粘贴到TXT文件，如下图所示，TXT文件命名为FORCELOAD.TXT，并将该文件放在ANSYS运行目录下（.DB文件所在文件夹中）。

3. 在命令窗口输入以下命令，创建表格并读取TXT数据。

/PREP7
*DIM, FORCELOAD, TABLE, 16,1,1
! 定义名为FORCELOAD得表格，16行1列1面
*TREAD, FORCELOAD, FORCELOAD, TXT, , 1
 ! 向表格FORCELOAD读入FORCELOAD.TXT文件，跳过第1行 (TIME FORCE)
