Simulink中if、if action subsystem以及switch case的使用

1.if与if action subsystem模块

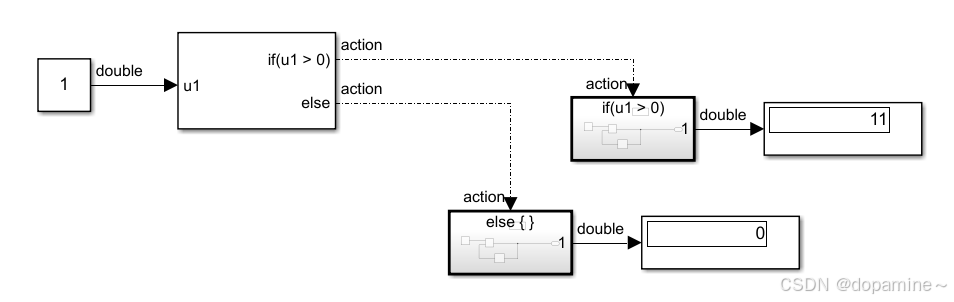

在simulink当中if与if action subsystem模块通常是配套使用，下面将通过累加器对其功能进行展示，配置如下

1.1if模块

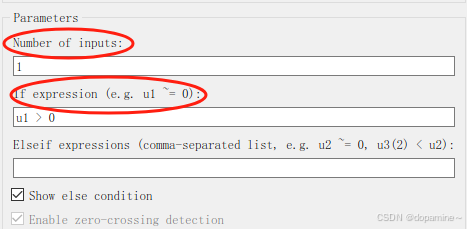

在if模块我们可以配置输入端口数和判断条件

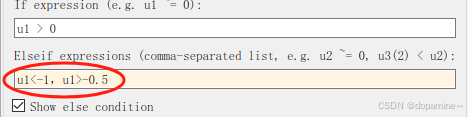

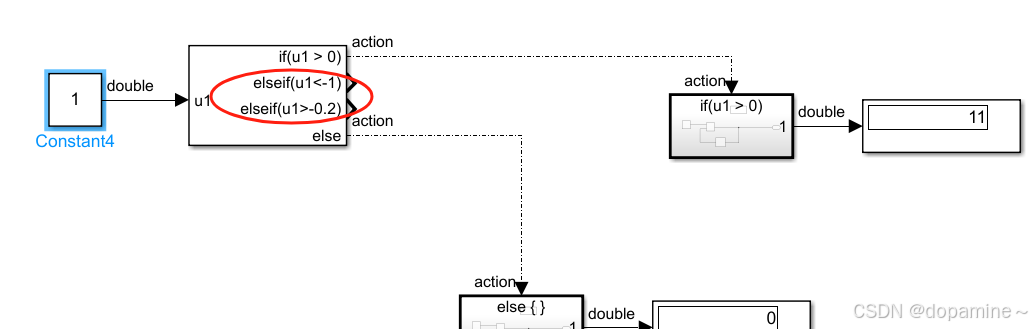

同时我们也可以在else if里面增加新的判断条件

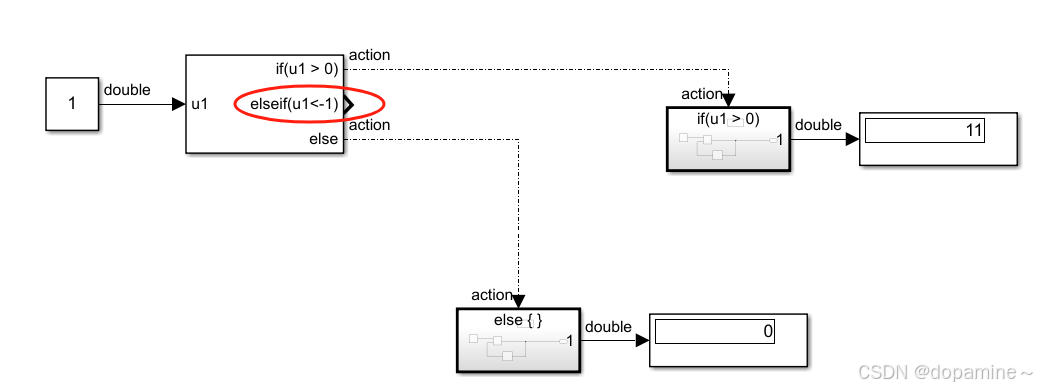

当然如果想要在增加判断条件，可以通过逗号隔开

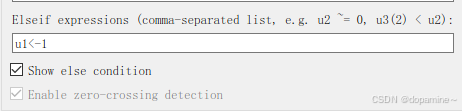

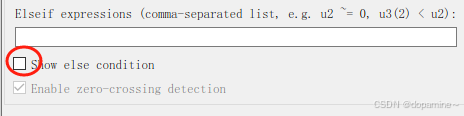

如果不想有else部分的话也可以单击取消

1.2if action subsystem模块

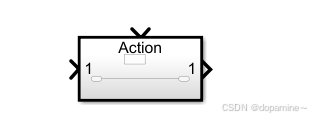

这是模块的初始界面

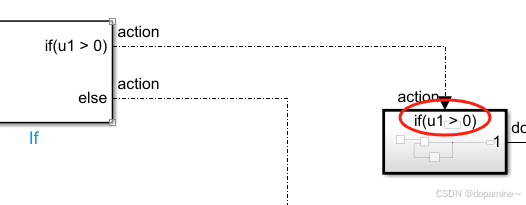

在和if模块连完之后上方就会出现判断条件，在下面介绍switch case模块的时候会细讲这个模块

2.switch case模块

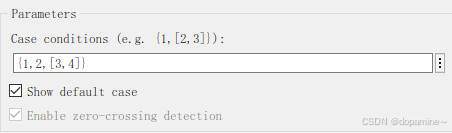

在case conditions中我们可以配置从各个端口输出时对应的输入端口的数值，用逗号来隔开不同端口对应的数值，如果一个输出端口对应两个输入端口，则用[ , ]形式，如3和4都可以，则可以表示为[3,4]。

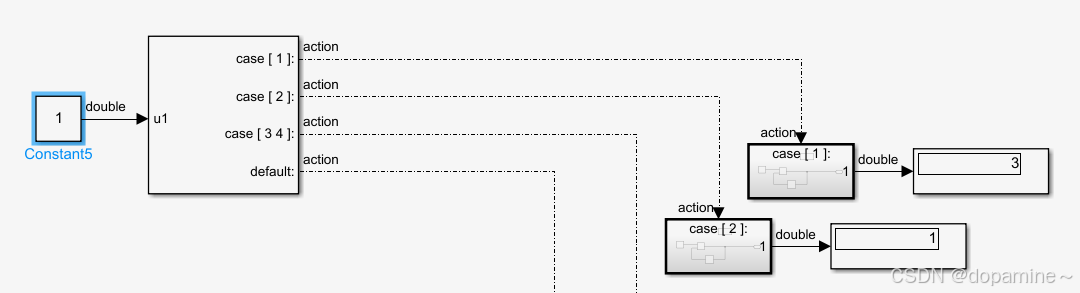

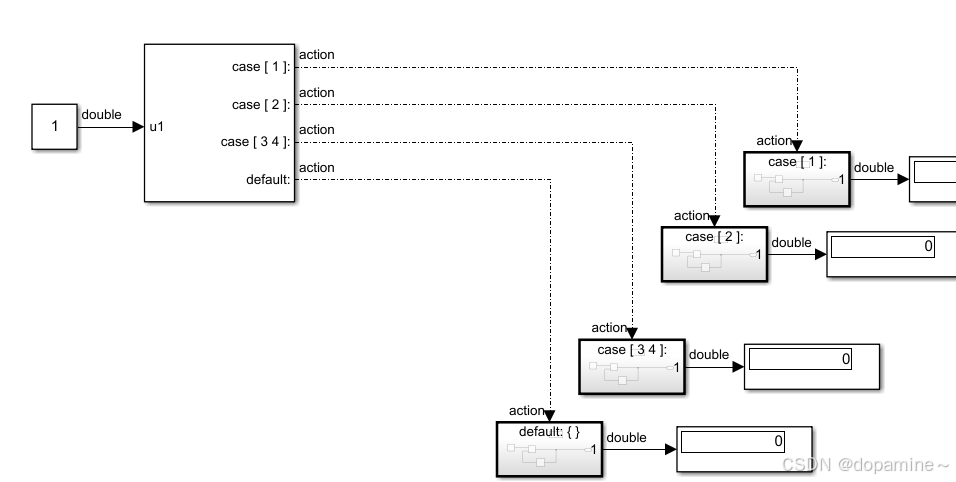

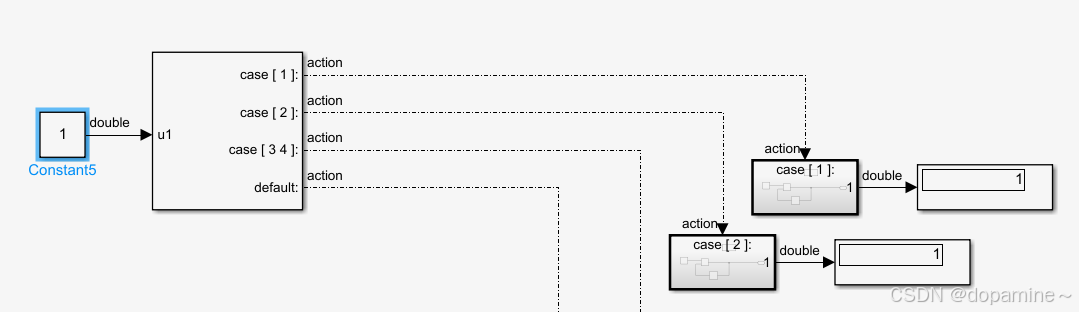

下面我要配置三个端口，输入为1时输出第一个，输入为2时输出第二个，输入为3或4时输出第三个整体模型如下

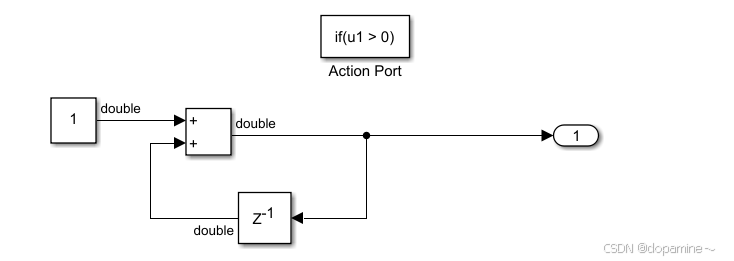

这里的if action subsystem模块内部配置的模型仍然是累加器

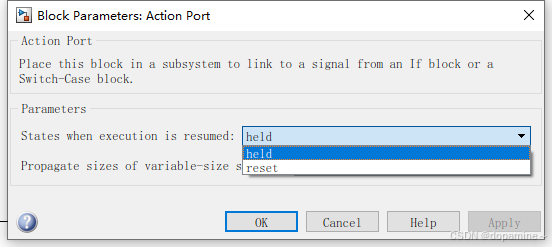

3.if action subsystem模块的action port的配置

当设置为held时，再次触发时数据会被保存，reset时会被清除
下面来进行举例

3.1held模式

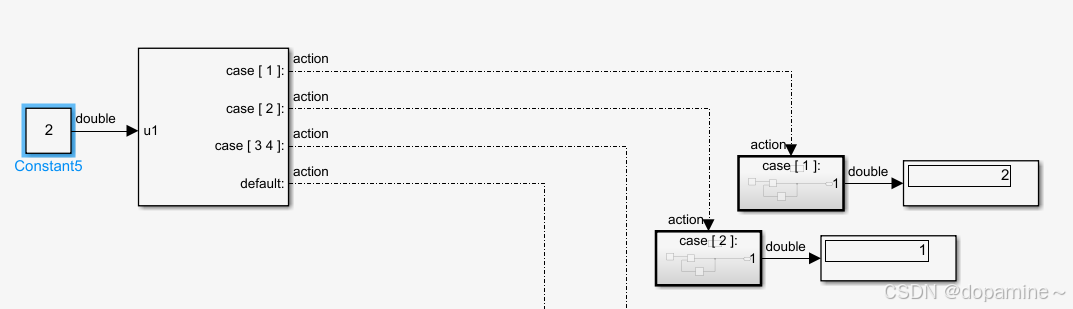

先运行两个步长，从第一个端口输入，此时第一个端口输出2

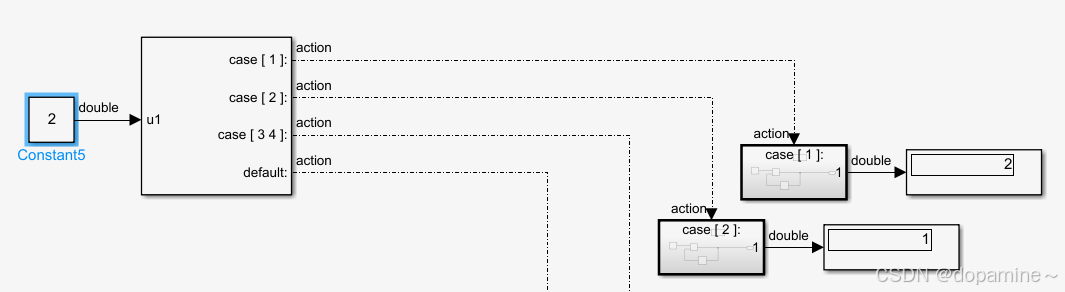

之后运行一个步长，从第二个端口输出，我们会发现第一个端口的数据不变
当再次从第一个端口输入时，数值会继续累加

3.2reset模式

步骤如上
但当再次从端口一输入时，数据会被清除，重新开始累加

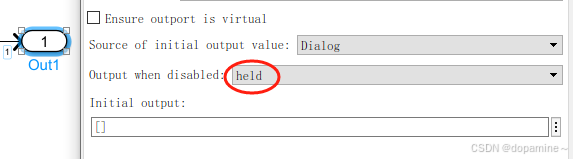

注意以上输出都是在if action subsystem中的out的配置是held的前提下进行的
