3G SDI level B 格式解析及转换至 level A

3G SDI 的 level B 格式包括两种，DL(Dual Link) 和 DS(Dual Stream)。

其中 DS 是通过两根线缆分别传输两个 HD SDI 视频流，总带宽与 3G SDI 相同；而 DL 是通过一根线缆，将两路 HD SDI 同时传输，从而实现 3G SDI 的带宽。

所以当实现 3G SDI 解码时，需要兼容的 level B 格式就是 level B-DL。

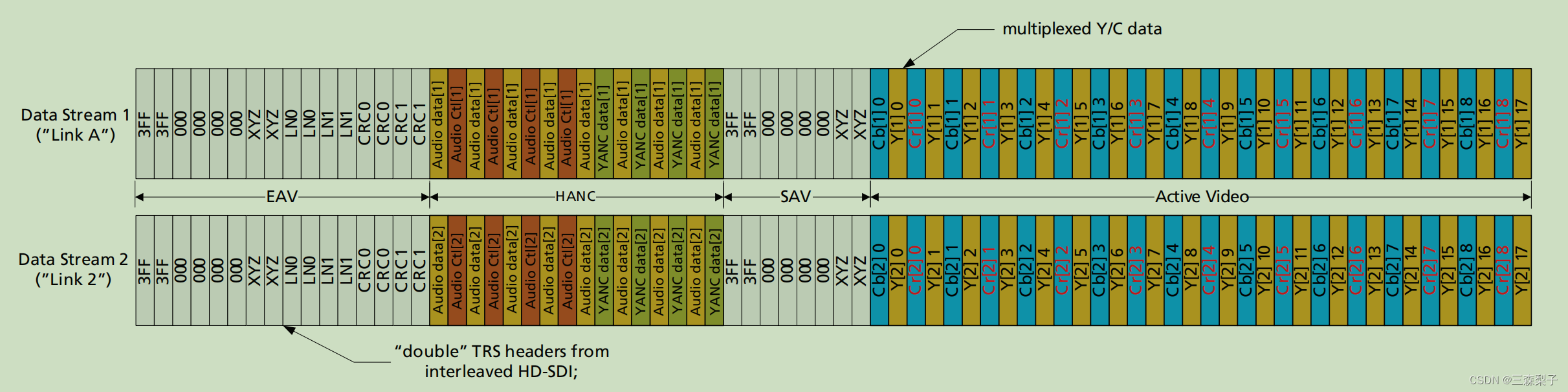

以下是 GS 2971 Data Sheet 中 level B（下文中 level B 都特指 level B-DL）的 20 bits 并行数据格式：

level B 数据流格式

其中高 10 bits 传输 Link A，低 10 bits 传输 Link B，每个 Link 是一个单通道的 HD SDI 数据流，单通道传输时Y/C通道复用，时钟速率为原本的两倍，即 148.5MHz。

要解码 level B 首先要将其转换为两路正常的 HD SDI。因为Y和C交替传输，所以需要一个分频的时钟作为采样信号，将Y和C分别提取寄存并同步，从图中可以看出先传输C再传输Y，所以需要C需要寄存一拍来实现与Y的同步。在 Lattice SDI IP 核中 ychannel 信号可以作为该采样信号。

用分频时钟采样后，得到了 74.25MHz 的两路 HD SDI 数据流，根据协议 SMPTE 425M 和 SMPTE 372M，两个 Link 分别为两幅子图像(Sub Image)，一个传输奇数行，一个传输偶数行。由于一帧图像总行数为1125行，肯定是不能简单地区分为奇偶的，所以3G level B 将两帧图像打包为一帧，第一帧 Link A 传输偶数行，第二帧 Link B传输偶数行。为了方便，以下将打包的两帧区分为奇数帧和偶数帧。

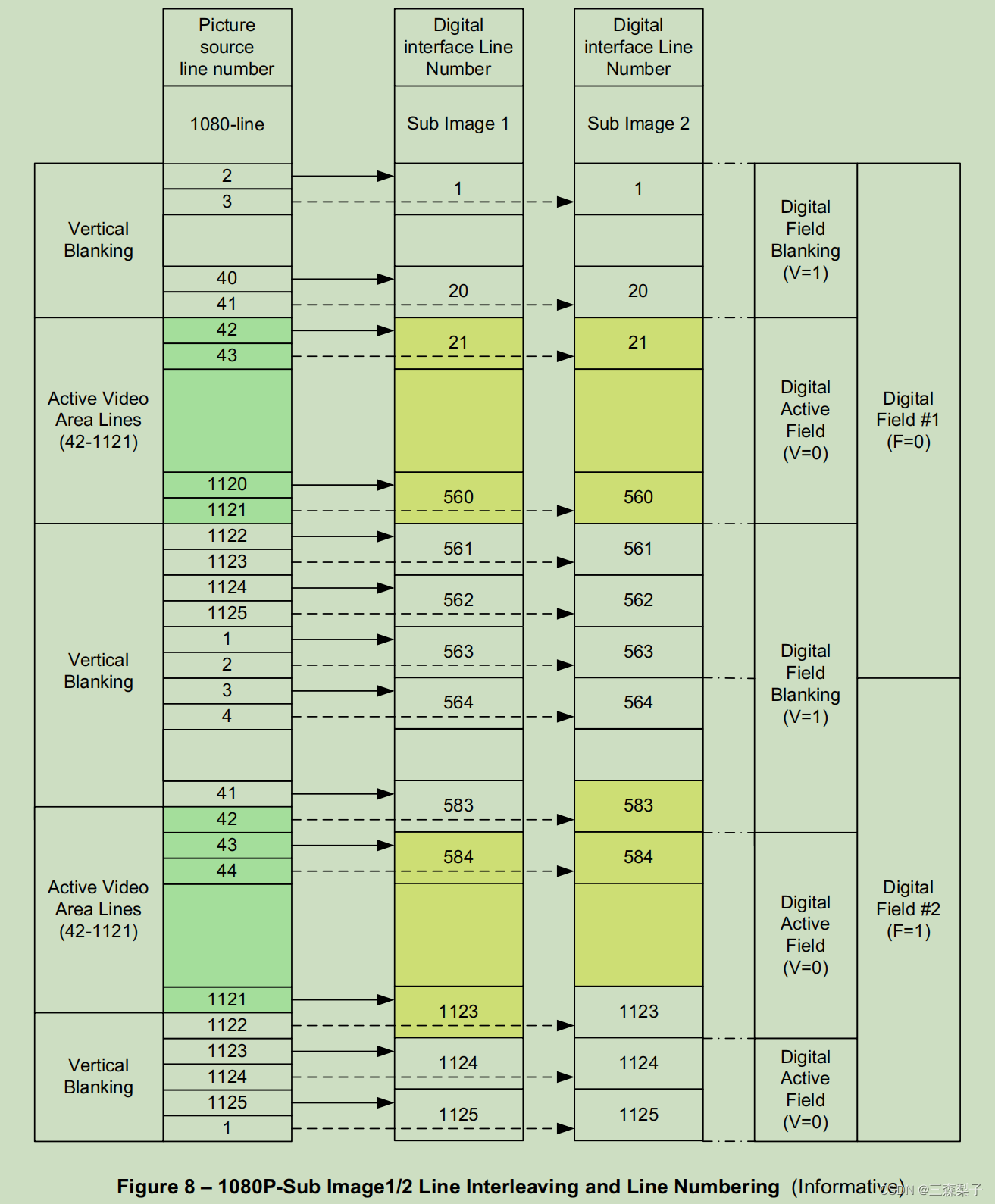

下图是 SMPTE 425M 中 level B 行数映射的示意图：

level B 行号映射

此图中需要注意的主要有以下几点：

1. 打包后 level B 的两个 Link 共享一个行号。

2. 打包后 level B 的奇数帧和偶数帧 Field 值不同，所以 level B 是确实存在奇偶帧之分的。

3. 奇数帧的 583 行和 1123 行。583 行在有效数据区之外，所以 583 行中两个 Link 的 TRS 都是消隐区对应的值。而 1123 在有效数据区之内，所以 1123 行的两个 Link 的 TRS 都是有效数据区对应的值。

综上，兼容 level B 主要就是解决以上问题。第一点，由于 level B 的两个 Link 使用相同行号，所以每传输 1125 行数据实际是传输了 2250 行，将 level B 每一帧的每行数据映射到 [0：2249] 更加方便操作；第二点，在第一点的基础上就不用进行奇偶帧分别操作了，将所有行的 Field 值更改为 0 即可；第三点，也是最坑的一点，需要单独操作 583 行和 1123 行的 Link B，583 行的 Link B 是数据行，但是 TRS 的 V 为 1，同样的，1123 行的 Link B 是消隐行，但是 TRS 的 V 为 0，需要分别修改。

完成以上的修改，就实现了 level B 到 level A 的转换。
