#解决问题:如何新建立特征并不与之前的特征相互干扰并发生重建错误?
#问题背景:我最近在建模的时候,新建了个特征,但是和之前创建的特征发生创建错误了,我之后意识到对于最左侧特征顺序表中“退回条”的运用的重要性。
#实际解决方案:将左侧特征顺序表的“退回条”,向上移动至会干涉新建特征的特征之上。
步骤:
拿我最近在建的壳举个简单的例子给大家看看。

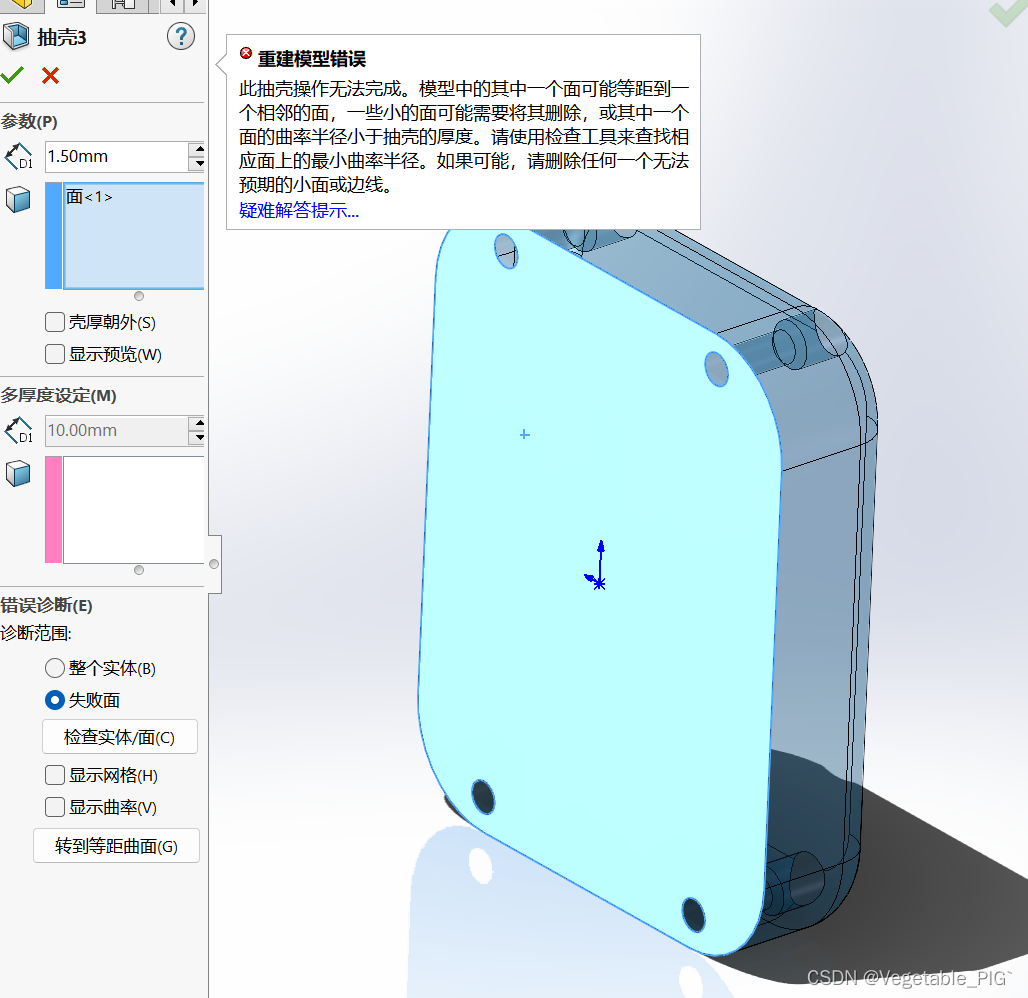

1.现在我要对它进行抽壳,但是这里显示出错,这是因为我在这里打了孔和开圆角的关系,原来的特征干涉到新的特征了。
2.这时我们退出抽壳操作,然后看左边的特征顺序表,其实那个线就是退回条,你现在做到哪里了,那个线就在对应特征表上。然后我们拉动它到圆角和打孔之上,而这两个特征也就变成了退回的特征。

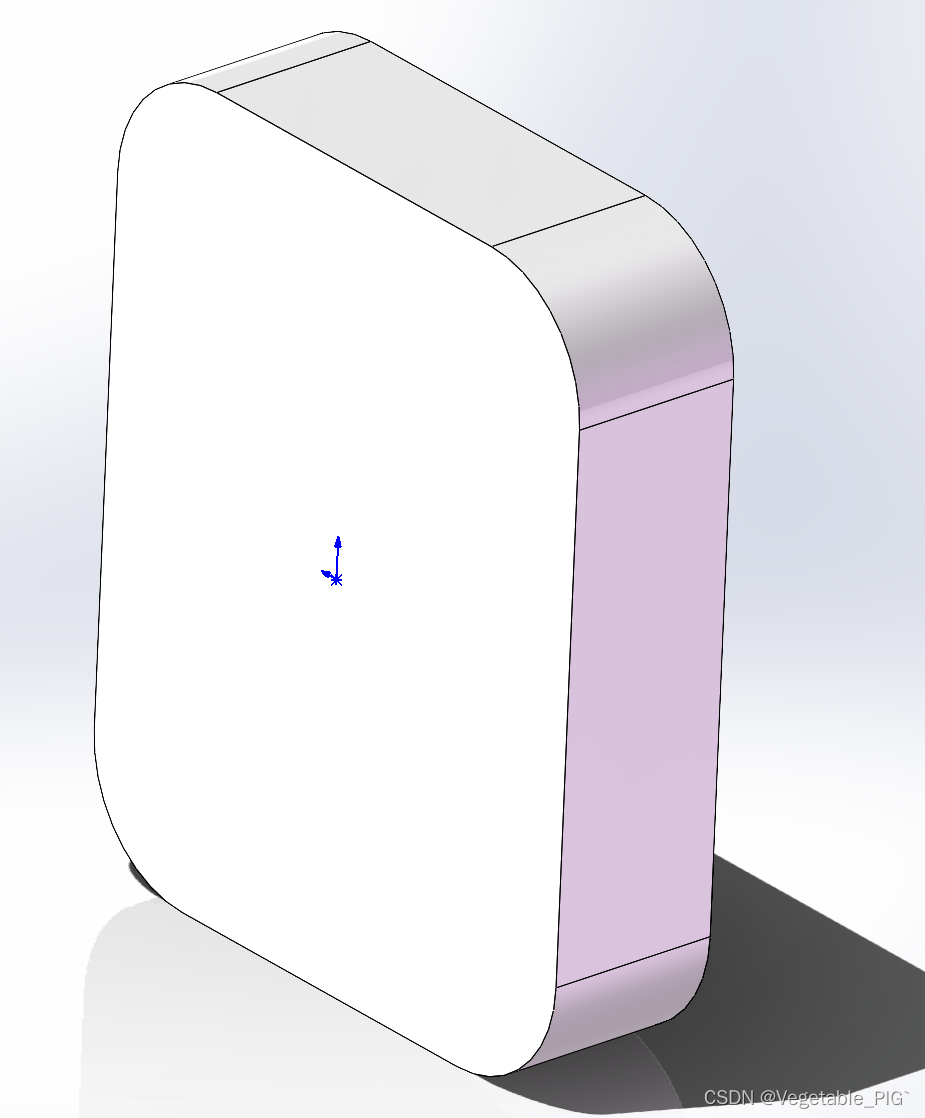

这个时候特征就变成了这样。

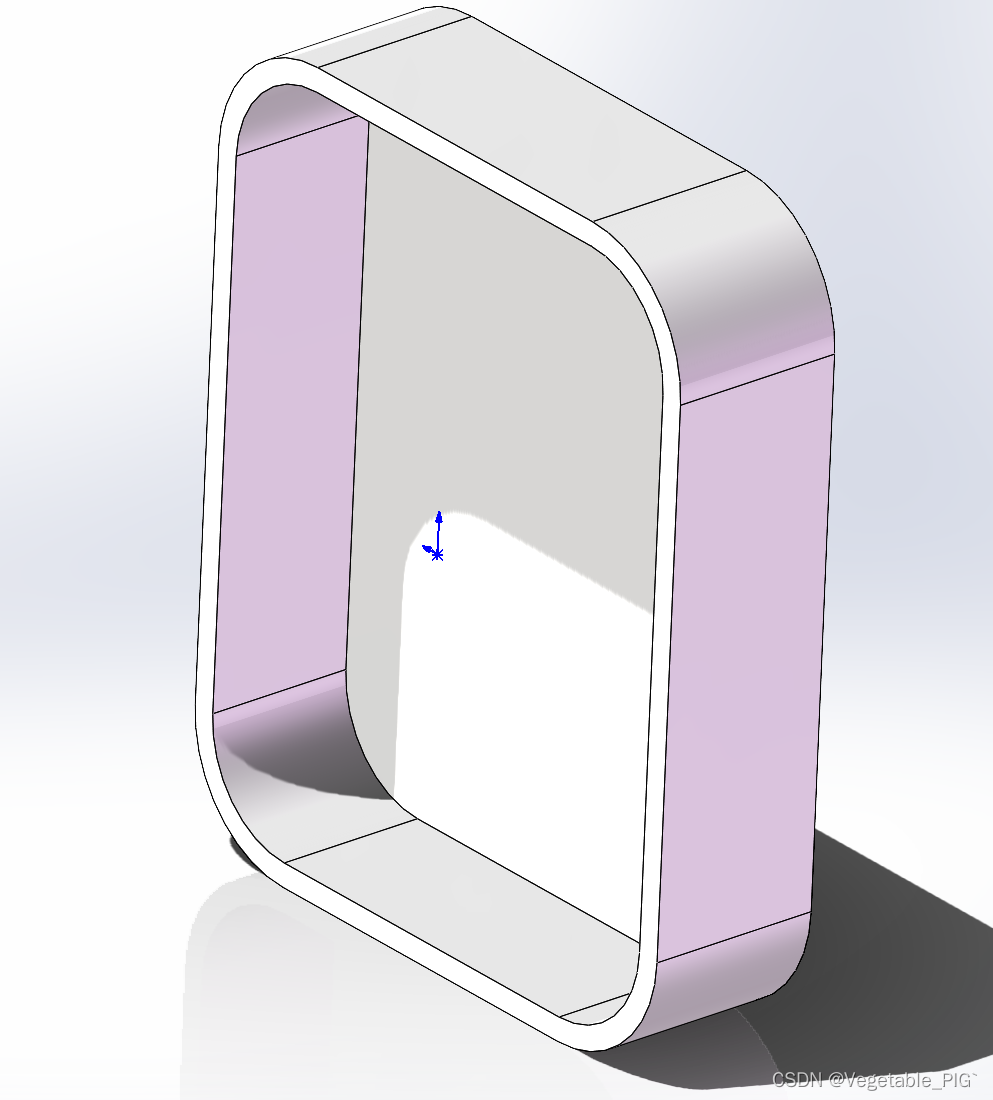

3.这个时候就不会被刚才的特征影响,可以正常进行抽壳操作了。

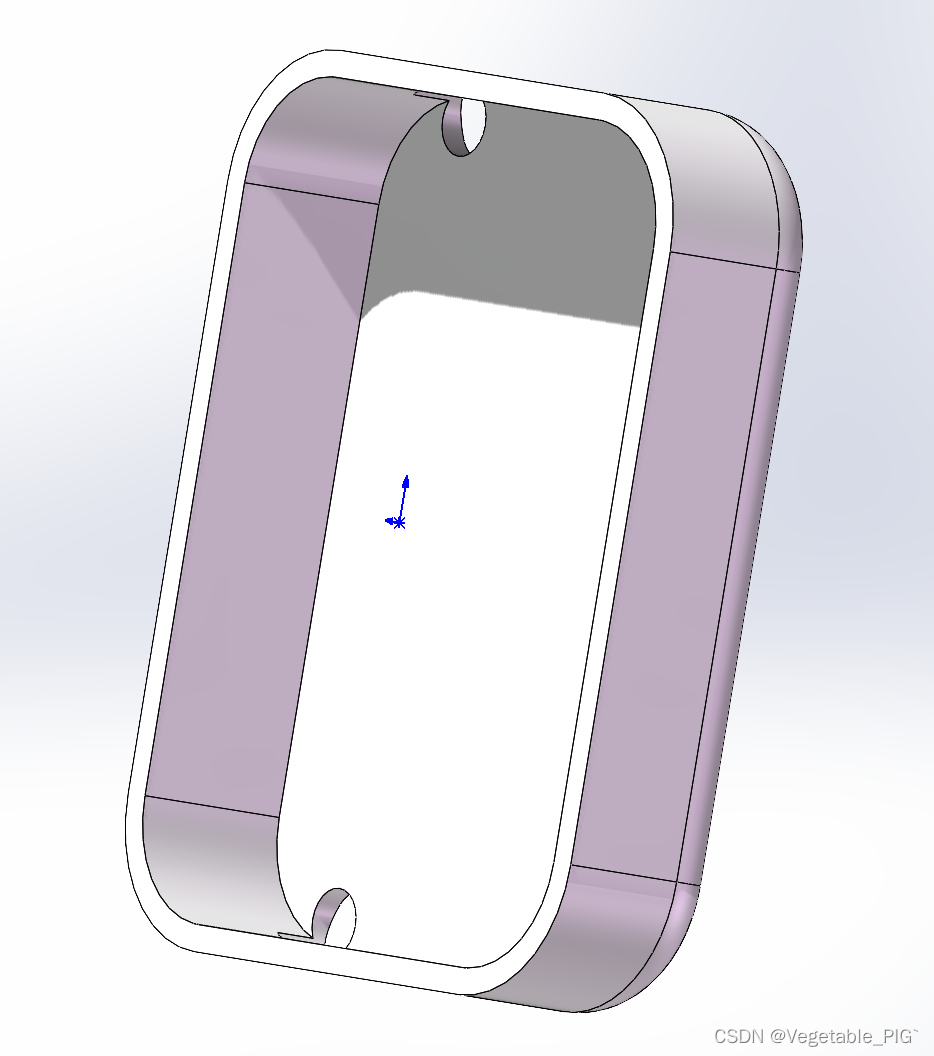

把时间线拉下来,也不会有影响了。
这篇文章其实主要就是讲在发生特征冲突错误时,这个退回条控制的重要性,这里举的是简单例子,复杂情况还需具体分析特征冲突来完成这些操作。
有很多写的不是很好的地方,多多理解,希望能帮到你。
