在SOLIDWORKS中如何打开一个stl/obj/off/ply/ply2,3mf,step等不同3d格式文件并进行更改?

#解决问题:正确地打开一个不同3d格式的建模文件以及进行零件更改。

#问题背景:一开始,别人发我一个stl格式文件,可是我打开后编辑不了,相信很多人都会遇到这种情况,别人本来有草图步骤的零件或装配体发过来,就只有个模型你编辑不了,我后面去查阅了相关视频有教你怎么去进行编辑这些零件模型,但是他们一开始都是打开来名字叫做“输出”的零件模型,而我的文件是叫做“图形”的零件模型。

#实际解决方案:造成这种问题的原因是因为没有正确地打开一个这个文件。

步骤

1.点开设置,并点击导入选项。

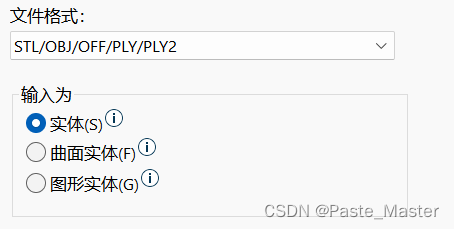

2.文件格式选择为对应3d格式的文件,如我们这边选择的是stl文件,就在下面再选择,输入为选项选择为实体,并点击下方确定保存配置。(下次不同类型的文件要记得更改,防止遗忘)

//f3d是fusion360软件的建模文件格式。

3.随后关掉solidworks,选择不保存原先修改。再重新打开该文件,它会显示进行处理模型零件(时间长短取决于你模型曲面多不多),然后显示的零件属性表中就有了其他操作视频中所说的“输入”名称。

如何正确导入3d格式文件的步骤就讲到这里。

而这里为了大家方便查阅,我也为大家列出了如何在正确导入零件后进行编辑更改的步骤:

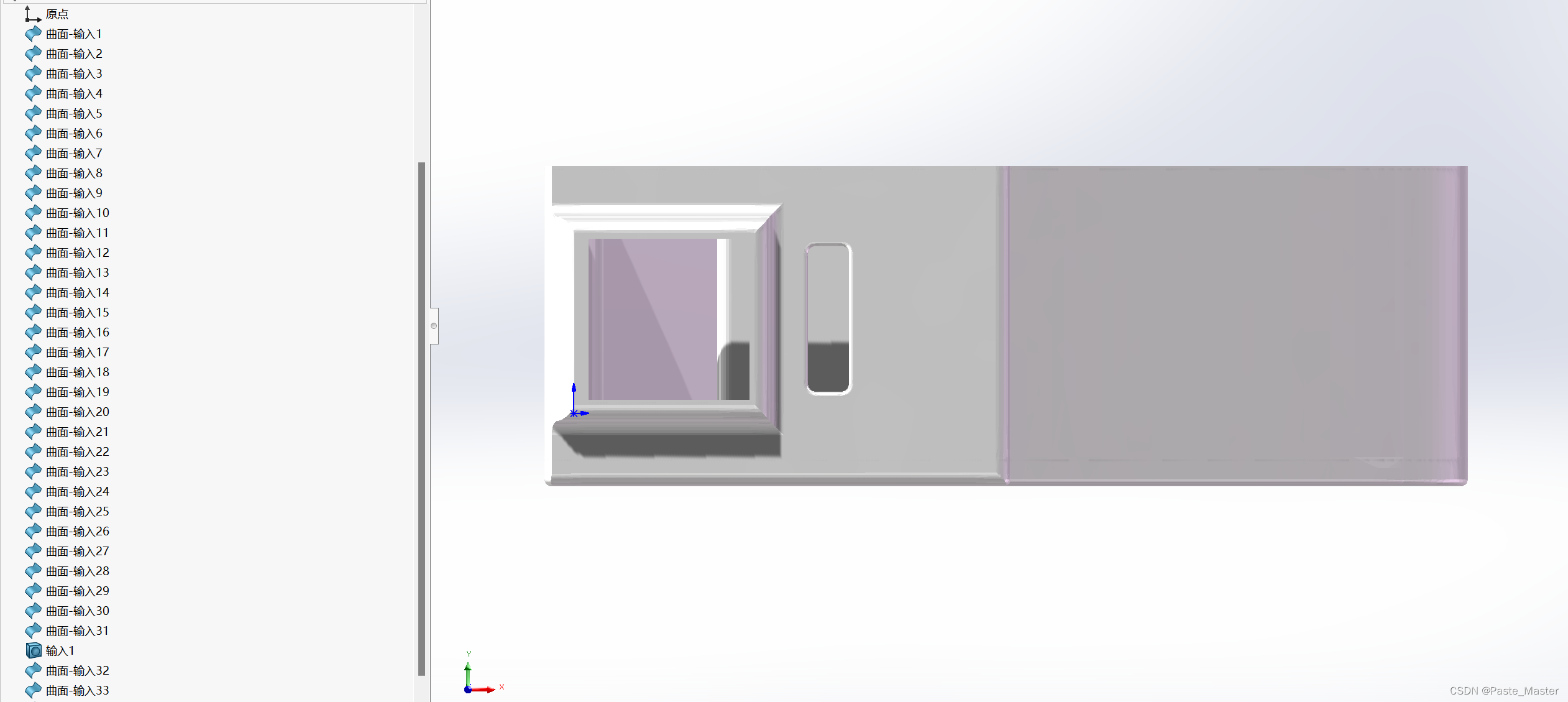

1.然后我是选择step格式的文件的转入。(其实不是很建议大家使用stl文件打开,因为stl文件是 3 维表面几何形状的三角形表示,所以它没有严格意义上的曲面这一说。但是转化到solidwork,文件格式发生变化,这里有曲面的特征属性,就会多出莫名很多的曲面,操作比较麻烦,详细修改参照网上其他视频进行操作。我这里只拿较为简单的step文件格式进行举例 )

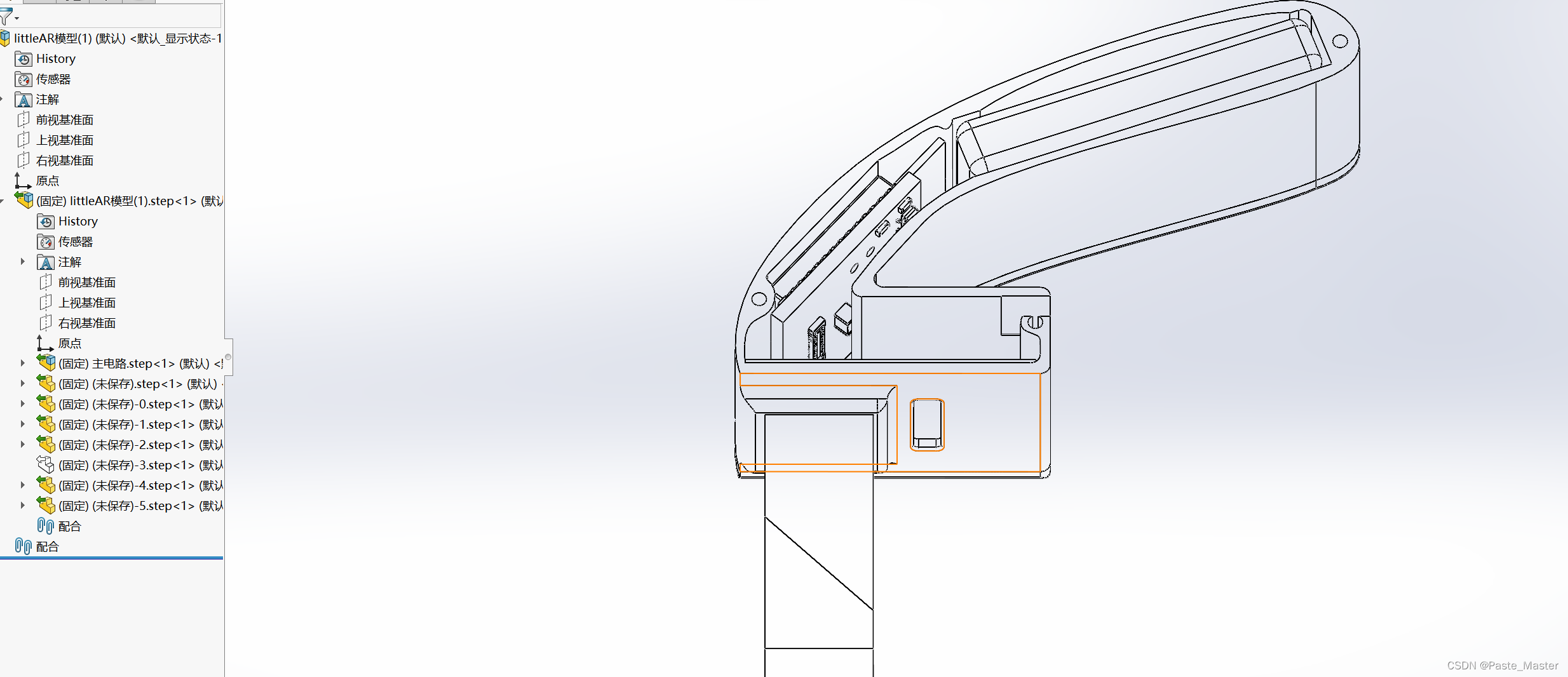

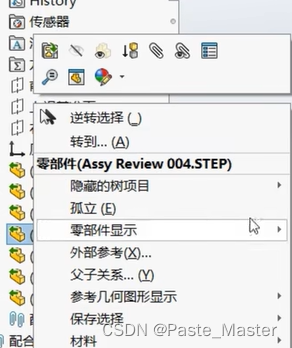

我选择的是一个装配体,可以看到这个时候选择其中的零件打开还是不能编辑它。

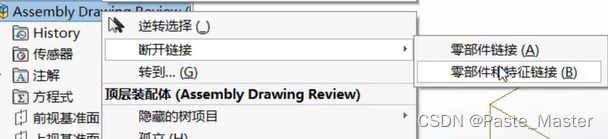

2.这里是装配体,我们右键装配体,选择断开零部件及特征连接。

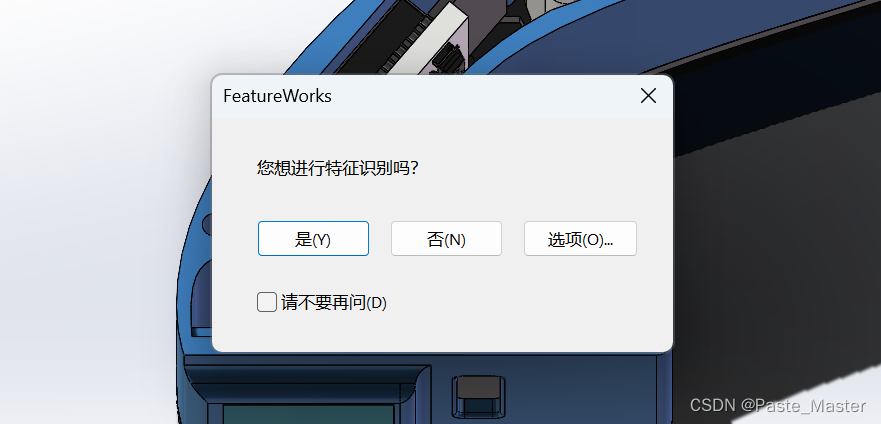

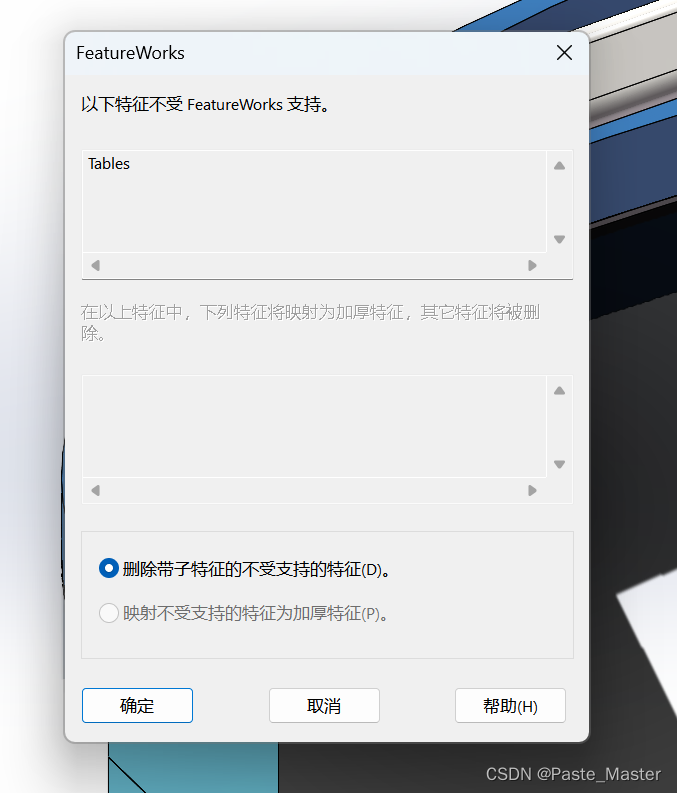

然后会出现如下选项,都选是。

这里为什么会有特征识别这一说,就是因为本身只有输入,而solidworks的特征识别功能可以把它识别成solidworks的一个特征。

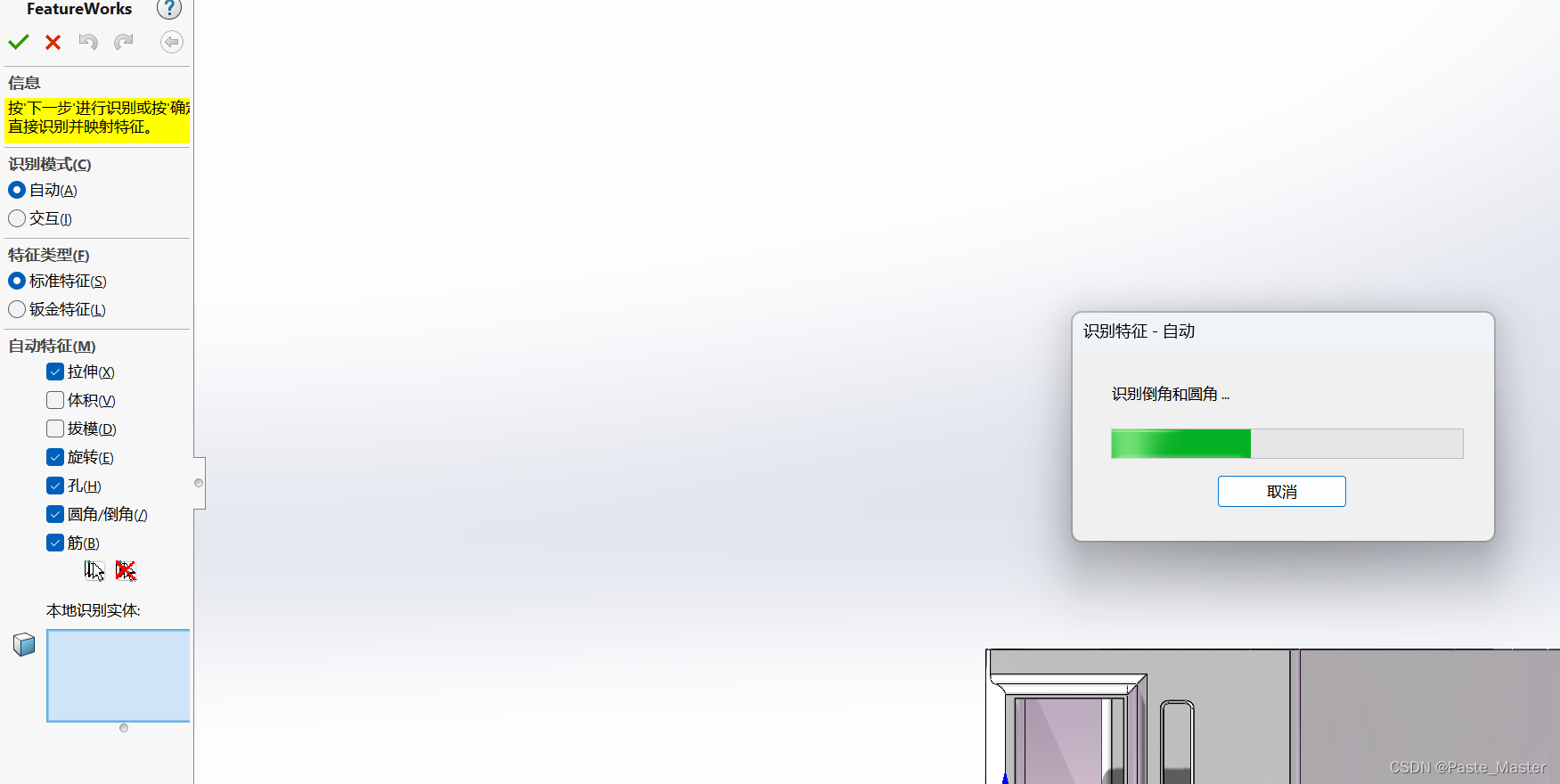

3.选择需要的自动特征和选项,进行特征识别,最后得出可编辑的零件。

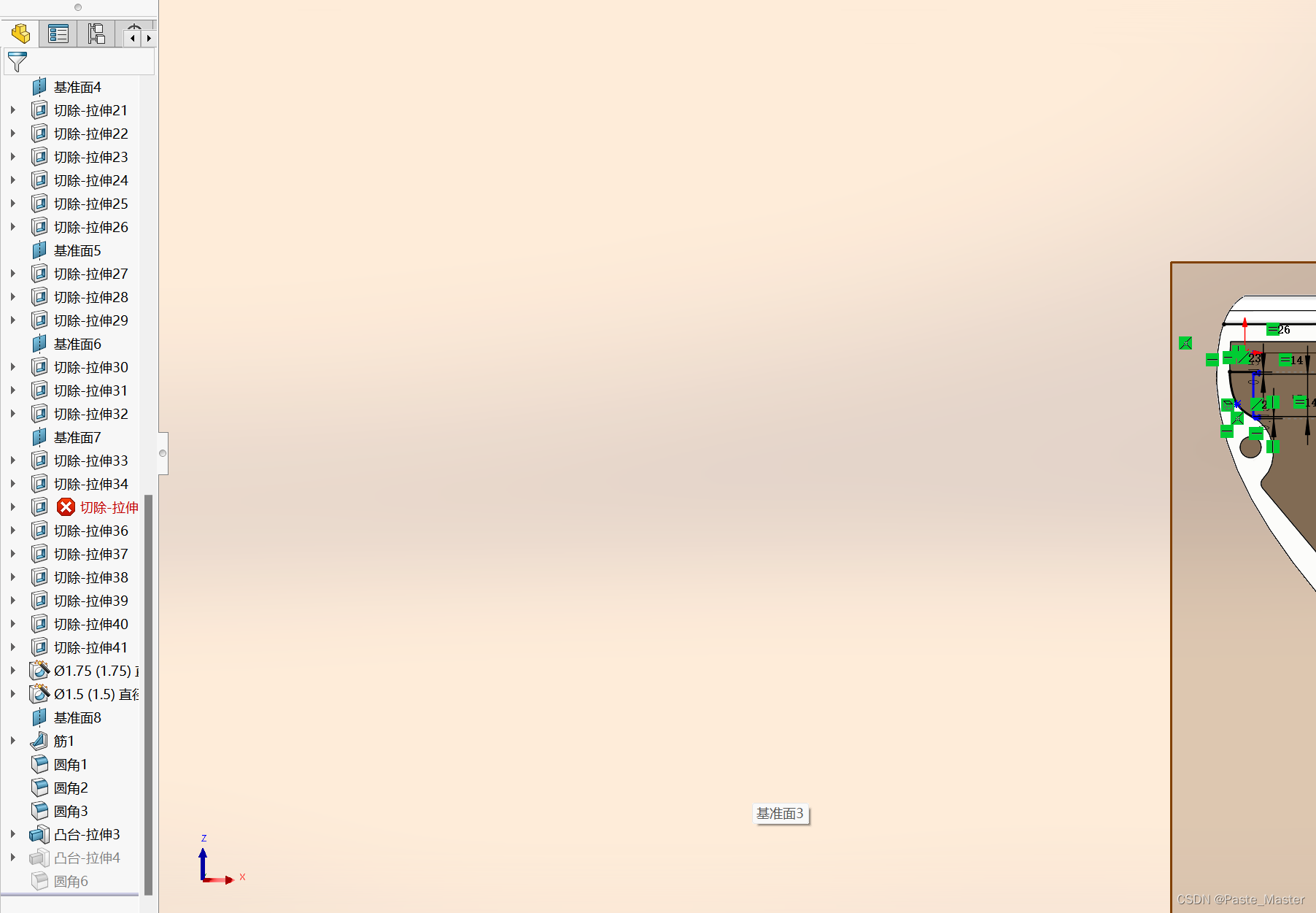

4.SOLIDWORKS然后就可以进行零件的编辑了。

以上就是问题的解答了,希望能帮到你。

我只是个建模菜鸟,其中可能有很多考虑不周全的地方,欢迎大家在评论区探讨和指正。
