本文探讨了在XDMA流传输过程中遇到的读取数据失败问题，原因是ring buffer容量不足。为了解决这个问题，建议增大驱动程序申请的ring buffer大小，将RING_BLOCKS数量从258提升到32770，使得ring_buffer空间从1MB扩展到128MB，以适应更大的突发DMA事务。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

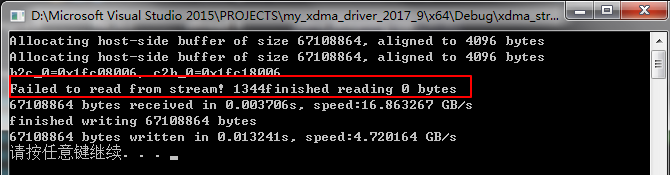

从stream中读数据失败，说明ring buffer是无效的，或者说ring buffer大小不够容纳这一次的突发DMA事务，考虑加大驱动程序申请的ring buffer容量







由以上，将RING_BLOCKs的数量由258调至32770，对应的ring_buffer空间由1mb调至128mb

换算关系：ringbuferr_size = Block * page_size + 2
