RTP协议用于传输实时数据，可用于传输语音与视频。在网络协议分层层架构中，RTP工作在传输层（通常为UDP）之上。在VoIP系统中，音视频传输是通过RTP/RTCP协议协同实现的。

RTP协议

RTP协议通常由UDP来承载，由UDP提供复用（分配不同的端口号传送多个RTP流）及校验和服务。一般情形下，RTP流使用偶数（2n）端口号，相应的RTCP流使用相邻的奇数（2n+1）端口号。

为了减少时延，语音报文分组通常都很短(20~30ms)。

一般情况下，一个UDP包只包含一个报文分组（RTP的净荷即为传送的语音数据）。RTP头如下所示

0~1	2	3	4~7	8	9~15	16~31
V	P	X	CC	M	PT	序号
时间戳
同步源(SSRC)标识
分信源(CSRC)标识(0~15个)

V：RTP版本号，为“10”。
P：填充指示位，P为“1”时表示分组有填充（结尾填充数据）。
X：扩展指示位，X为“1”时，则表示固定头部后还有一个扩展头部。
CC：CSRC计数，指示固定头部后的CSRC的个数
M：由应用文档解释（如视频帧中，可用于标识一帧的结束（一帧的最后一个包））。
PT：RTP分组的净荷类型，如：
- “0”： G.711μ
- “8”： G.711A
- “4”： G.723.1
- “18”： G.729
- “96~127”：用于动态协商的算法，如iLBC、AMR、SPEEX等。
序号：RTP分组的序号（供接收方检测分组丢失和恢复分组次序）。其初值为随机数，每发送一个增加1。
时间戳：表示RTP分组第一个字节的取样时刻。其初值为随机数，每个采样周期加1。
- 如每次传送20ms的采样频率为8000Hz的数据，则每个传输分组时间戳增加160。
SSRC：同步源标识(Synchronous Source)，表示信号的同步信源（如产生媒体流的麦克风、摄像机、RTP混合器等）。其值应随机选择，以保证同一个RTP会话中任意两个同步源的SSRC标识不同。
CSRC：分信源(贡献源)标识(Contributing Source)，识别该数据包中的有效载荷的贡献源。
- RTP分组的头部最多可以包含15个CSRC标识，其数目由CC字段指明。

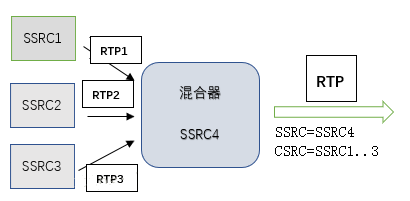

- 通过混合器时；来源的RTP包的SSRC作为CSRC，混合器的SSRC做为新的SSRC。

当然，RTP也支持承载在TCP上，但需注意重传管理，每次重传都会增加会话的时延。

RTCP协议

RTCP是RTP（没有提供任何机制来保证数据包的到达顺序与传输质量）的控制协议，主要提供：服务质量的监视与反馈、媒体间的同步，以及多播组中成员的标识。在RTP会话期间，各参与者周期性地传送RTCP包。RTCP包中含有已发送的数据包的数量、丢失的数据包的数量等统计资料，因此，各参与者可以利用这些信息动态地改变传输速率，甚至改变有效载荷类型。RTP和RTCP配合使用，以有效的反馈和最小的开销使传输效率最佳化。

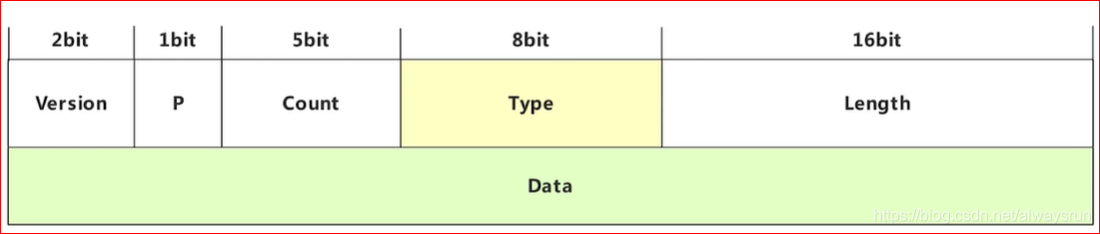

P：填充标识，是否有填充；
RC：数据包个数；
PT：数据包类型；
length：报长度（包括头）；

RTCP通常也是用UDP来传送的，仅仅封装一些控制信息，因而分组很短，所以可以将多个RTCP分组封装在一个UDP包中。RTCP有如下五种分组类型：

类型(PT)	缩写表示	用途
200	SR（Sender Report）	发送端报告
201	RR（Receiver Report）	接收端报告
202	SDES（Source Description Items）	源点描述
203	BYE	结束传输
204	APP	特定应用
192	FIR（Full INTRA-frame Request）	请求一个I帧（弃用）
193	NACK（Negative Acknowledgement）	（弃用）
205	RTPFB（Generic RTP Feedback）	传输层控制（如NACK）
206	PSFB（Payload-specific Feedback）	负载层的控制（编解码）

RTCP传输过程中进行流量总体控制，因此参会人员越多，RTCP发生间隔越长。其中SR与RR比其他报告发送的频繁，这些报告用于反馈网络质量，主要包括：

发送与接收包的数量；
丢失包的数量；
包Jitter（延时波动）；

RTPFB Type：

NACK（1）：Generic NACK
TMMBR（3）：Max Media Stream Bitrate Request
TMMBN（4）：Max Media Stream Bitrate Notification

PsFB Type：

PLI（1）：Picture Loss Indication（重传关键帧）；
SLI（2）：Slice Loss Indication；
RPSI（3）：Reference Picture Selection Indication（B帧丢失）；
FIR（4）：Full Intra Request Command；
TSTR（5）：Temporal-Spatial Trade-off Request
TSTN（6）：Temporal-Spatial Trade-off Notification

安全实时传输协议SRTP

SRTP（Secure Real-time Transport Protocol）是对RTP协议的扩展，旨在提供数据加密、消息认证、完整性保证和重放保护等。SRTP使用AES对RTP/RTCP数据包的载荷进行加密保护，使用HMAC-SHA1提供完整性保护和消息认证。

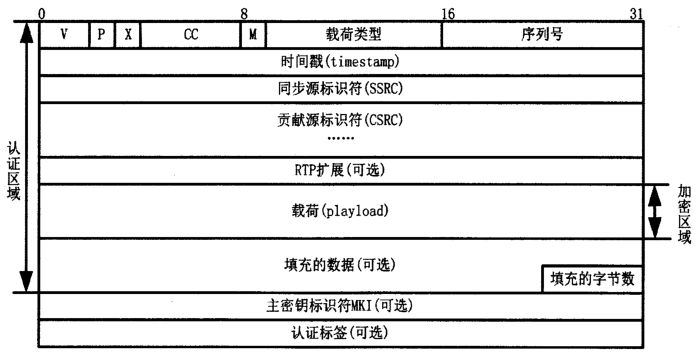

SRTP报文格式与RTP基本相同，只是加入了两个主密钥标识符（MKI）和认证标签（Authentication Tag）：

SRTP会话时，发送方与接收方需要为每个SRTP会话维护一份加密状态信息，即加密环境（加密环境ID号由SSRC、目的网络地址与端口号确定）。加密环境包含两类参数：

算法相关参数：与认证与加密算法相关的，如会话密钥、初始化向量等；
算法无关参数：SRTP规定的一些通用参数。
重要参数说明：
- 循环计数器（Rollover Counter，ROC）：32位，16比特的RTP序号（SEQ）重置次数（超过65535）；所以RTP数据索引为i=2^16*ROC+SEQ；
- 16比特的序列号；
- 抗重放列表：接收且通过认证的SRTP数据包的索引号，不能低于256条；
- <From, To>值：两个48比特的SRTP报文索引，标识了主密钥的合法范围；
- 密钥推导率：从主密钥推导会话密钥，为2的幂（1~2^24），默认为0表示不用该参数；
- 加密算法标识符：使用哪种算法，如AES-f8；
- 消息认证算法标识符：使用哪种算法，如HMAC-SHA1；

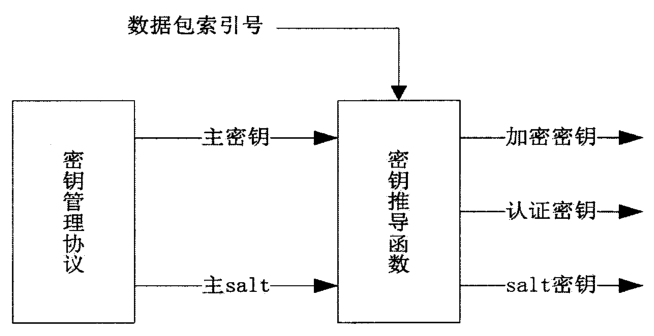

- 主密钥：用于推导会话密钥，要确保机密；
- 主Salt：用于从主密钥推导各种会话密钥的随机数；
