本特利3500/42M 140734-02 前置器地震监测仪

特征

• 四通道监视器
• 提供各种振动和位置测量
• 输入阻抗 10kΩ 标准 I/O
• 7.7W 功耗
• 通道成对编程

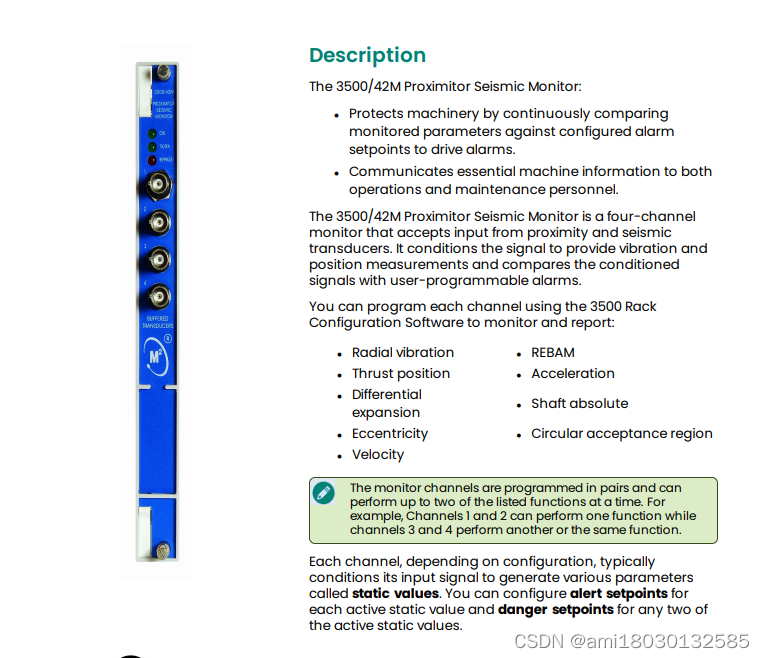

  Bently 3500/42M 接近监测器是一款四通道监测器，它接受来自接近传感器和地震传感器的输入，调节信号以提供各种振动和位置测量，并将调节后的信号与用户可编程的警报进行比较。

  3500 机架配置软件执行以下功能：

• 径向振动
• 推力位置
• 差分膨胀
• 偏心率
• 雷巴姆
• 加速度
• 速度
• 绝对轴
• 圆形接受区域

  本特利3500/42监测器为4通道监测器，可接收来自电涡流式位移传感器和速度、加速度传感器( Proximitor and Seismic Transducers)的信号输入，并根据此输入去驱动报警。3500/42经过3500框架组态软件编程可完成如下测量功能：径向振动、轴向位置、偏心、差胀、加速度、速度。该模块可接收多种传感器的输入，
  其中包括以下本特利的传感器：
  bently3500/42监测器的主要功能为：
  1)连续地对当前机械的振动与组态的报警设置点进行比较，以驱动报警对机械进行保护，
  2)对运行人员和维修人员提供基本的机械振动信息。报警设置点是通过3500框架组态软件来组态的。

  对每个有效的比例值可进行报警设置点的组态，而对于危险设置点只能对所有有效比例值的两个进行组态。当从制造厂发出时，3500／42未被组态。需要时，3500／42可安装在3500框架中并组态完成所要求的监测功能。这可使你贮存一单个的监测器用作多种不同应用的条件。

  可用数据涡流式位移传感器／速度、加速度传感器监测器根据所组态的通道类型返回特定的比例值。该监测器还同时返回监测器和通道的状态值，这点对各类通道是相同的。

  状态值以下为位移／速度、加速度监测器所产生的状态。
  监测器状态0K
  它指示监测器是否运行正常。在如下的任何一个情况下将返回一个非OK状态：
  a) 模块中的硬件故障。
  b) 结点电压故障。
  c) 传感器故障。
  d) 组态故障。
  e) 插槽ID故障。
  f) 键相器故障(如果键相位信号组态给每一对通道)。
  g) 通道非OK。

  如果监测器OK状态变成非OK，则框架接口I／O模块的系统OK继电器将被驱动至非OK。
  灵敏度
  径向振动: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。
  轴位移: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。
  偏心: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。
  差胀: 0.394 mV/μm (10 mV/mil) 或  0.787 mV/μm (20 mV/mil)。
  REBAM®: 40 mV/μm (1000 mV/mil) 或  80 mV/μm (2000 mV/mil)。
  双加速度: 10 mV/(m/s2) (100 mV/g)。
  双速度: 20 mV/(mm/s) pk (500 mV/(in/s) pk) 或 5.8 mV/(mm/s) pk (145 mV/(in/s) pk) 或 4 mV/(mm/s) pk (100 mV/(in/s) pk)。
  轴振动，径向振动: 3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。
  轴振动， 通频值:  3.94 mV/μm (100 mV/mil) 或  7.87 mV/μm (200 mV/mil)。
  轴振动， 速度:    20 mV/(mm/s) pk (500 mV/(in/s) pk) 或 5.8 mV/(mm/s) pk (145 mV/(in/s) pk) 或 4 mV/(mm/s) pk (100 mV/(in/s) pk)。

  位移/速度加速度监测器3500/42-AXX-BXX
  选项描述

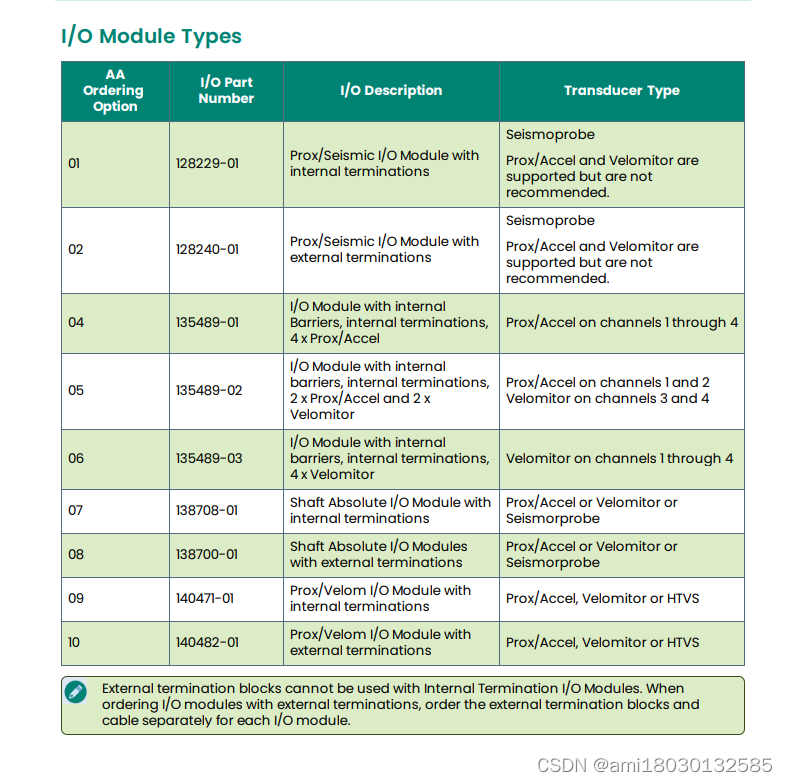

  A: I/O 模块类型
  0 1 带内部端子的位移/速度加速度I/O 模块
    0 4 带内部栅(4×位移/加速度通道)和内部端子的I/O 模块
    0 5 带内部栅(2×位移/加速度+2×速度计通道)和内部端子的I/O 模块
    0 7 带内部端子的轴振动I/O 模块
    0 9 带内部端子的位移/速度计I/O 模块
  B:  批准机构选项
  0 0    无
  0 1    CSA/NRTL/C

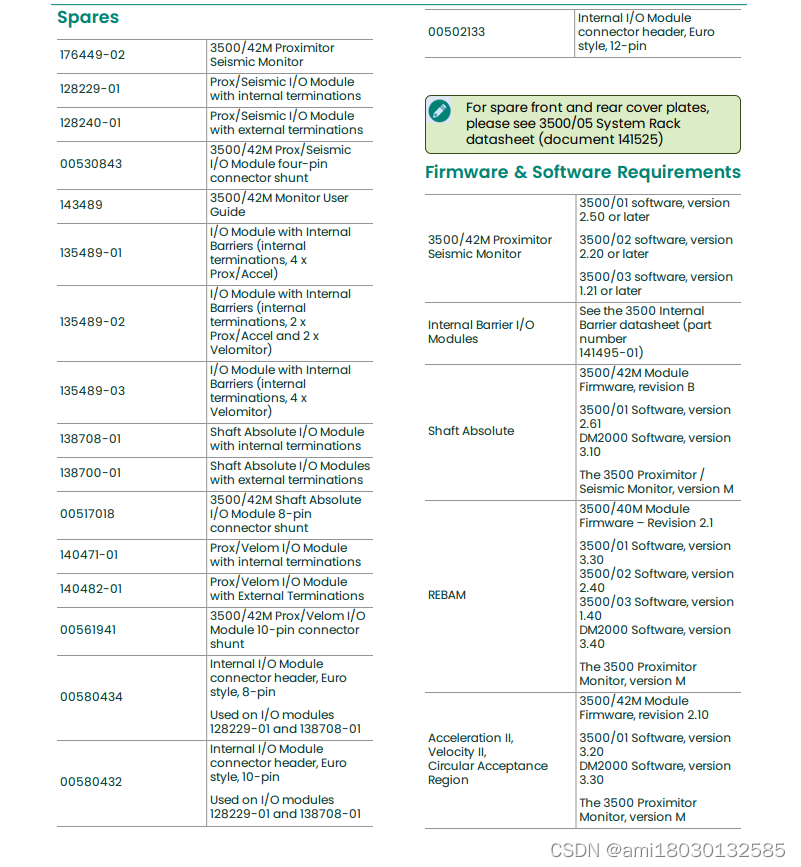

  140734-02  3500/42M 位移/速度加速度监测器。
  128229-01  位移/速度加速度I/O 模块，带内部端子。
  3500/42-01-00(176449-02、128229-01)
  3500/42-01-00
  3500/42-01-CN
  3500/42-02-00
  3500/42-04-00
  3500/42-04-CN


•
