WiFi6和WiFi7 里面的OFDM和OFDMA，应该如何理解？ OFDM=排列整齐的大炮， OFDMA=把炮弹分给不同的敌人（multiUser）（更新）

 WiFi6引入了手机modem通信的OFDMA，强化了AP的控制权。

OFDM=排列整齐的大炮



OFDM是一个天才的设计！广泛应用于有线电视，WiFi，4G/5G手机通信。刚刚WiFi从业的时候，很难理解OFDM，short GI等等术语。突然有一天，我想到OFDM=排列整齐的大炮，一下子豁然开朗。

以802.11g为例：



总共带宽20mhz，每个子载波带宽：312.5kHz；共64个子载波，12个不用，4个做定位，48个传数据。

翻译：20mhz，48门大炮排列好。

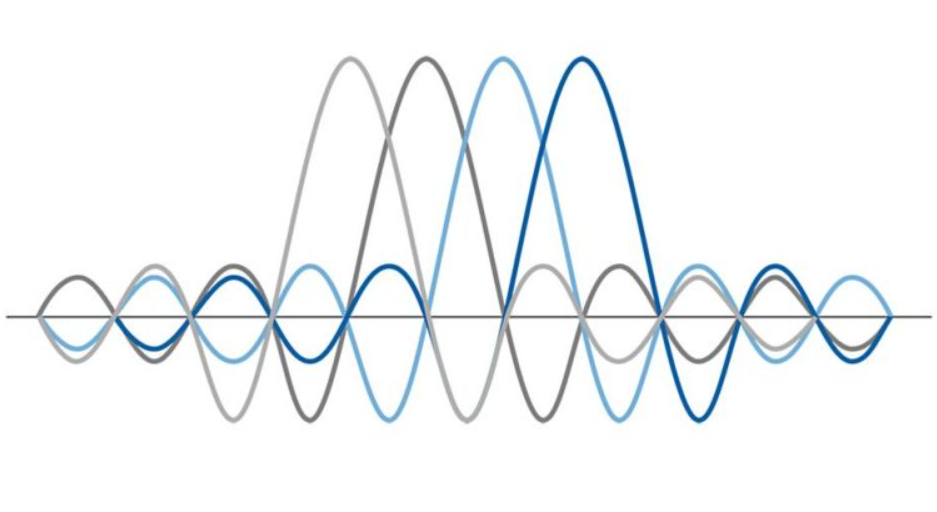

每一门“大炮”都代表着一个子载波，它们同时开火。



Symbol time 3.2 us，Guard Interval time: 0.8us(800ns)

翻译：炮弹飞行时间3.2us，炮弹间隔0.8us，一个周期是4us

同时开火后，等待炮弹飞行到敌方阵营，休息一下，再打下一批炮弹。2个时间加在一起是一个周期。

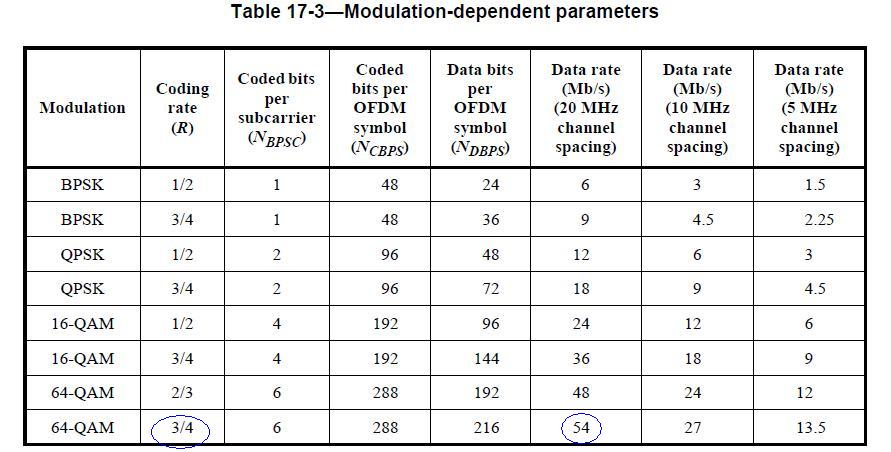

64-QAM  6*3/4

翻译：炮弹载荷

随着QAM的提高，载荷能力逐步提高。



最后计算公式为：所有炮弹载荷/周期 =  (48*6*3/4)bits /4us = 54mbps

用大炮和炮弹的思路来理解OFDM，一下子轻松很多。11n和11ac我就不举例了。

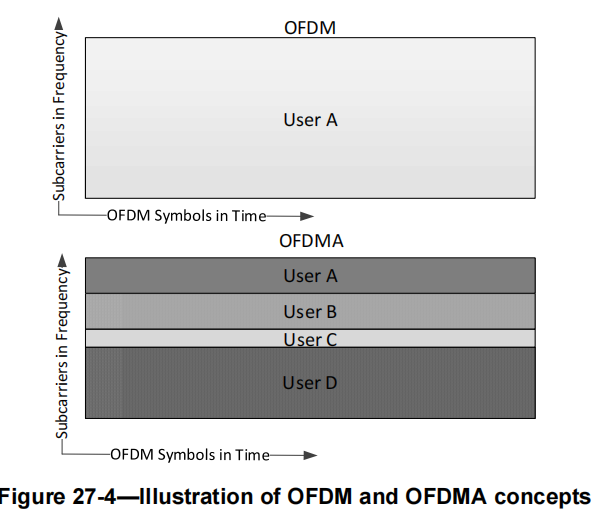

802.11ax的OFDMA=把炮弹分给不同的敌人（multiUser）

OFDM所有的炮弹一次性发射给一个敌人，而OFDMA是把炮弹一次性分给多个敌人（MultiUser），前提是OFDMA需要跟多个敌人商量好。（多个敌人真是太好商量了吧？！）

补充说明：

1. 排列整齐的大炮 即频域。
2. 炮弹的飞行时间 即时域。

以上，浅见。欢迎点赞，关注！
